W12T 40A পাওয়ার রিলে | ইভি চার্জিং, ফটোভোলটাইক সিস্টেম এবং নতুন এনার্জি অ্যাপ্লিকেশনের জন্য পিসিবি রিলে

নবায়নযোগ্য শক্তি ব্যবস্থা, বৈদ্যুতিক যানবাহন এবং শক্তি সঞ্চয় প্রযুক্তিগুলি অগ্রসর হওয়ার সাথে সাথে, পাওয়ার কন্ট্রোল সিস্টেমগুলি উচ্চতর সুইচিং ক্ষমতা, উচ্চতর নিরোধক কর্মক্ষমতা এবং দীর্ঘমেয়াদী অপারেশনাল নির্ভরযোগ্যতার সাথে রিলেগুলির দাবি করে। এই প্রয়োজনীয়তা পূরণের জন্য তৈরি করা হয়েছে, ফানহার W12T 40A পাওয়ার রিলে বিশেষত বৈদ্যুতিক যানবাহন, চার্জিং পাইলস এবং ফটোভোলটাইক (PV) পুনর্নবীকরণযোগ্য শক্তি সিস্টেমের জন্য ডিজাইন করা হয়েছে।

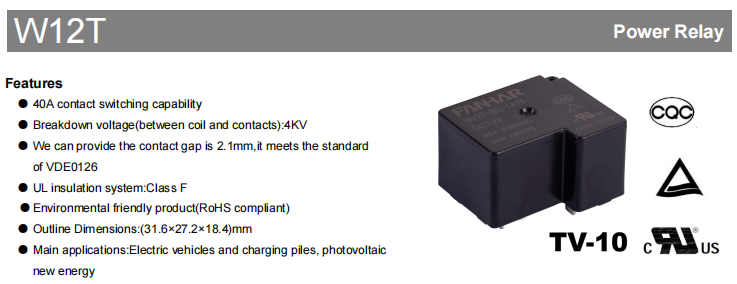

W12T বৈশিষ্ট্য a 40A যোগাযোগ সুইচিং ক্ষমতা , একটি সর্বাধিক অস্তরক সহ্য ভোল্টেজ কয়েল এবং পরিচিতির মধ্যে 4000VAC , এবং একটি ঐচ্ছিক ≥2.1 মিমি যোগাযোগের ফাঁক . উচ্চ-লোড স্যুইচিং কর্মক্ষমতা নিশ্চিত করার সময়, এটি নতুন শক্তি সরঞ্জামগুলিতে বৈদ্যুতিক নিরোধক এবং নিরাপত্তার প্রয়োজনীয়তাও পূরণ করে।

একটি কমপ্যাক্ট PCB-মাউন্ট নকশা পরিমাপ শুধুমাত্র সঙ্গে 31.6 × 27.2 × 18.4 মিমি , W12T থেকে কুণ্ডলী ভোল্টেজ বিকল্প একটি বিস্তৃত পরিসর পাওয়া যায় 5V থেকে 110VDC . সিরিজটি স্ট্যান্ডার্ড টাইপ (900mW কয়েল পাওয়ার) এবং BG টাইপ (1400mW কয়েল পাওয়ার) উভয়ই অফার করে। রিলে প্রাপ্ত হয়েছে UL/cUL, TÜV এবং CQC সার্টিফিকেশন, বিশ্বব্যাপী বিভিন্ন বাজারে এর ব্যবহার সমর্থন করে।

40A উচ্চ-বিদ্যুতের সরঞ্জামের জন্য উচ্চ-কারেন্ট সুইচিং ক্ষমতা

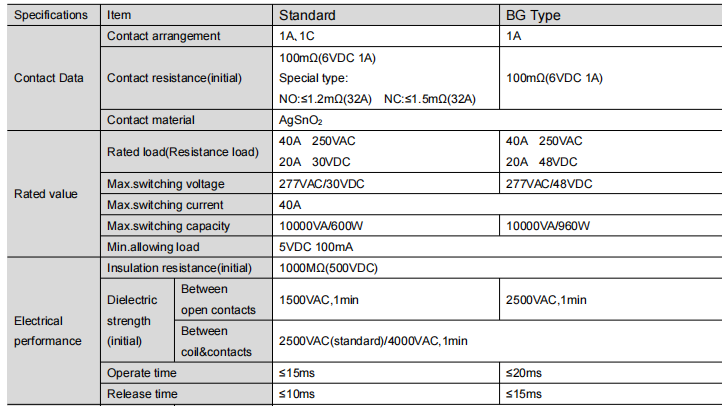

নতুন শক্তি সরঞ্জাম যেমন EV চার্জিং পাইলস এবং PV ইনভার্টারগুলির জন্য যথেষ্ট কারেন্ট বহন ক্ষমতা সহ রিলে প্রয়োজন। W12T-এ 40A 250VAC-এর রেট করা কন্ট্রোল লোড রয়েছে যার সর্বাধিক সুইচিং ক্ষমতা 10000VA।

DC লোডের জন্য, স্ট্যান্ডার্ড টাইপ 20A 30VDC সমর্থন করে, যখন BG টাইপ 20A 48VDC সমর্থন করে। উপরন্তু, বিশেষ কম যোগাযোগ প্রতিরোধের প্রকারগুলি NO≤1.2mΩ (32A) এবং NC≤1.5mΩ (32A) এর সাথে পাওয়া যায়। ন্যূনতম অনুমোদিত লোড হল 5VDC 100mA, ছোট সিগন্যাল স্যুইচিং থেকে উচ্চ-পাওয়ার লোড নিয়ন্ত্রণে বিস্তৃত অ্যাপ্লিকেশন সক্ষম করে৷

উন্নত সিস্টেম নিরাপত্তা জন্য উচ্চ নিরোধক নকশা

বৈদ্যুতিক নিরোধক উচ্চ-ভোল্টেজ অবস্থার অধীনে অপারেটিং নবায়নযোগ্য শক্তি সরঞ্জামের জন্য একটি গুরুত্বপূর্ণ প্রয়োজন। W12T চমৎকার বৈদ্যুতিক নিরোধক ক্ষমতা প্রদান করে:

কুণ্ডলী এবং পরিচিতির মধ্যে সর্বাধিক অস্তরক সহ্য ভোল্টেজ: 4000VAC

খোলা পরিচিতিগুলির মধ্যে অস্তরক প্রতিরোধক ভোল্টেজ (বিজি টাইপ): 2500VAC

প্রাথমিক অন্তরণ প্রতিরোধের: 1000MΩ (500VDC এ)

UL ক্লাস F ইন্সুলেশন সিস্টেম: উচ্চ-ভোল্টেজ ব্রেকডাউন এবং ফুটো ঝুঁকি কার্যকরভাবে প্রতিরোধ করে, উন্নত অপারেশনাল নিরাপত্তা এবং নির্ভরযোগ্যতাতে উচ্চতর নিরোধক কর্মক্ষমতা অবদান রাখে।

বর্ধিত পরিষেবা জীবনের জন্য উচ্চ-মানের AgSnO₂ যোগাযোগের উপাদান

W12T সিরিজ যোগাযোগ উপাদান হিসেবে AgSnO₂ (সিলভার-টিন অক্সাইড) ব্যবহার করে। AgSnO₂ চমৎকার চাপ ক্ষয় প্রতিরোধ, কম এবং স্থিতিশীল যোগাযোগ প্রতিরোধ, ভাল তাপ পরিবাহিতা, এবং অসামান্য অ্যান্টি-ওয়েল্ডিং কর্মক্ষমতা প্রদর্শন করে। এটি কার্যকরভাবে আর্কিং হ্রাস করে এবং রিলে পরিষেবা জীবনকে প্রসারিত করে, এমনকি ঘন ঘন স্যুইচিং হাই-লোড অ্যাপ্লিকেশনগুলিতেও স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা বজায় রাখে।

চাহিদা শিল্প পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা

এর বৈদ্যুতিক কর্মক্ষমতা ছাড়াও, W12T ডিমান্ডিং অপারেটিং অবস্থার অধীনে দীর্ঘমেয়াদী নির্ভরযোগ্যতা প্রদানের জন্য ডিজাইন করা হয়েছে। রিলে বিস্তৃত পরিবেষ্টিত তাপমাত্রা পরিসীমা -40°C থেকে 85°C পর্যন্ত কাজ করে, এটিকে বিভিন্ন জলবায়ুতে স্থাপন করা নবায়নযোগ্য শক্তি ব্যবস্থা এবং শিল্প সরঞ্জামের জন্য উপযুক্ত করে তোলে।

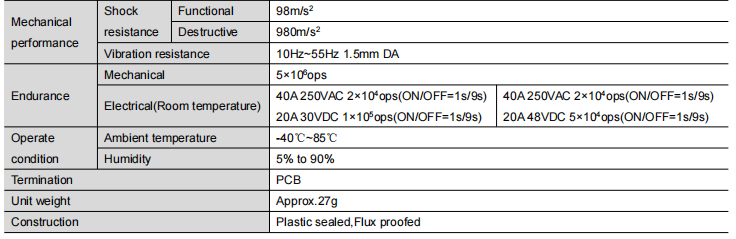

রিলে 40A 250VAC রেজিস্টিভ লোডের অধীনে 5,000,000 পর্যন্ত অপারেশনের যান্ত্রিক জীবন এবং 20,000 অপারেশনের বৈদ্যুতিক জীবন, 20A 30VDC (স্ট্যান্ডার্ড টাইপ) এর অধীনে 100,000 ক্রিয়াকলাপ এবং 50,000V DC এর অধীনে 50,000Bpe DC (50,000V DC) এর একটি বৈদ্যুতিক জীবন প্রদান করে।

পরিচালনার সময় হল ≤15ms (স্ট্যান্ডার্ড) / ≤20ms (BG), এবং প্রকাশের সময় হল ≤10ms (স্ট্যান্ডার্ড) / ≤15ms (BG)। রিলেটি শিল্প অ্যাপ্লিকেশনগুলিতে সাধারণত সম্মুখীন হওয়া কম্পন এবং যান্ত্রিক শক সহ্য করার জন্য ডিজাইন করা হয়েছে।

নমনীয় সিস্টেম ডিজাইনের জন্য একাধিক কয়েল ভোল্টেজ বিকল্প

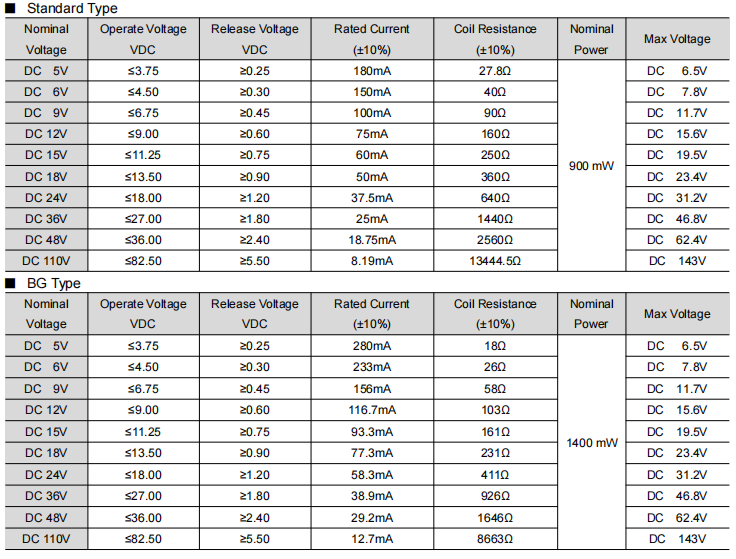

বিভিন্ন নিয়ন্ত্রণ ব্যবস্থার জন্য বিভিন্ন কয়েল ভোল্টেজ কনফিগারেশন প্রয়োজন। সিস্টেম ইন্টিগ্রেশন সহজ করার জন্য, W12T একাধিক DC কয়েল ভোল্টেজ বিকল্পের সাথে উপলব্ধ, যার মধ্যে রয়েছে 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC।

স্ট্যান্ডার্ড টাইপ কয়েল রেট করা পাওয়ার হল 900mW, আর BG টাইপ হল 1400mW। প্রমিত কয়েল ডিজাইন শুধুমাত্র বিভিন্ন কন্ট্রোল সার্কিটের সাথে সামঞ্জস্যের উন্নতি করে না বরং একাধিক ভোল্টেজ প্ল্যাটফর্ম ব্যবহার করে নির্মাতাদের জন্য পণ্যের বিকাশকে সহজ করে।

সহজ সরঞ্জাম একীকরণের জন্য কমপ্যাক্ট PCB-মাউন্ট ডিজাইন

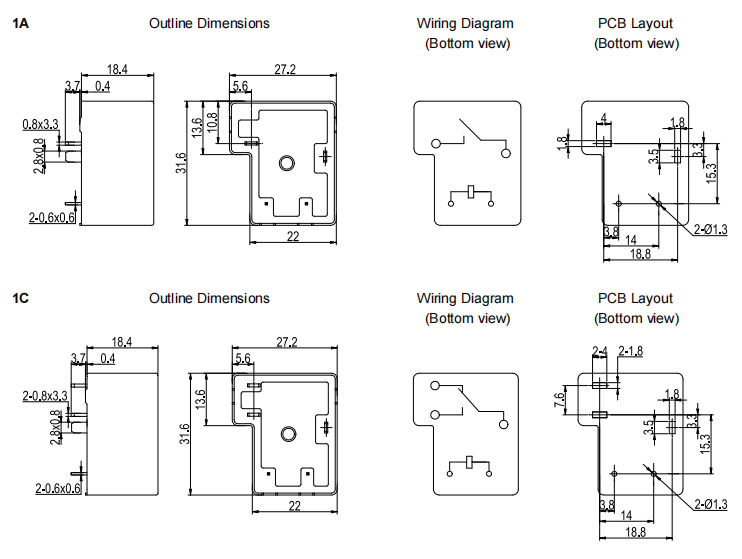

W12T বৈশিষ্ট্য a compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

পরিষ্কার পরিবেশে (H₂S, SO₂, NO₂ এবং ধুলো থেকে মুক্ত), ফ্লাক্স প্রুফ টাইপ সুপারিশ করা হয়। এই দূষণকারী অপরিষ্কার পরিবেশে, প্লাস্টিক সিল টাইপ সুপারিশ করা হয়। এই নকশা বিবেচনা কার্যকরভাবে বিভিন্ন শিল্প পরিবেশে রিলে এর সেবা জীবন প্রসারিত.

সাধারণ অ্যাপ্লিকেশন

উচ্চ-কারেন্ট পাওয়ার সুইচিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, W12T ব্যাপকভাবে পুনর্নবীকরণযোগ্য শক্তি এবং বৈদ্যুতিক যানবাহন সিস্টেমে ব্যবহৃত হয় যেখানে নির্ভরযোগ্য সুইচিং কর্মক্ষমতা এবং উচ্চ নিরোধক ক্ষমতা প্রয়োজন:

• বৈদ্যুতিক যানবাহন (EV)
• নতুন শক্তির গাড়ির চার্জিং পাইলস
• ফটোভোলটাইক (PV) পুনর্নবীকরণযোগ্য শক্তি সরঞ্জাম

এই সিস্টেমগুলির মধ্যে, রিলে সাধারণত পাওয়ার কন্ট্রোল, প্রধান সার্কিট সুইচিং এবং নিরাপত্তা বিচ্ছিন্নতার জন্য ব্যবহৃত হয়, সিস্টেমের নির্ভরযোগ্যতা এবং অপারেশনাল নিরাপত্তা উন্নত করতে সাহায্য করে।

কিভাবে স্ট্যান্ডার্ড টাইপ বা বিজি টাইপ নির্বাচন করবেন

W12T স্ট্যান্ডার্ড টাইপ এবং BG টাইপে দেওয়া হয়। মূল পার্থক্যগুলি নীচে সংক্ষিপ্ত করা হয়েছে:

সাধারণ শিল্প নিয়ন্ত্রণ এবং স্ট্যান্ডার্ড পাওয়ার স্যুইচিং অ্যাপ্লিকেশনের জন্য, স্ট্যান্ডার্ড টাইপ বেশিরভাগ প্রয়োজনীয়তা পূরণ করে। ফটোভোলটাইক সিস্টেমের জন্য, অ্যাপ্লিকেশনগুলির জন্য বৃহত্তর যোগাযোগের বিচ্ছিন্নতা দূরত্বের প্রয়োজন, বা উচ্চতর ডিসি ভোল্টেজের পরিস্থিতিতে, বিজি টাইপ সুপারিশ করা হয়।
