বাড়ি / খবর / শিল্প সংবাদ / FH62NE নিউ এনার্জি রিলে｜40A 4-পোল প্রধান পরিচিতি + নিরাপত্তা নিরীক্ষণ সহায়ক যোগাযোগ, PV ইনভার্টার এবং ইভি চার্জিং স্টেশনের জন্য ডিজাইন করা হয়েছে

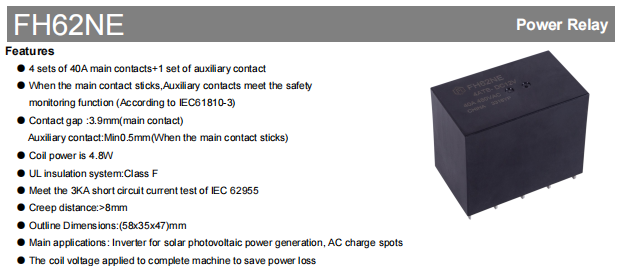

ফটোভোলটাইক সিস্টেম, ইভি চার্জিং স্টেশন এবং শিল্প নিয়ন্ত্রণ সরঞ্জাম বৈদ্যুতিক নিরাপত্তা এবং শক্তি দক্ষতার জন্য সর্বদা উচ্চ চাহিদা রাখে, রিলে শুধুমাত্র নির্ভরযোগ্য সুইচিং পারফরম্যান্সই নয় নিরাপত্তা পর্যবেক্ষণ, কম-পাওয়ার অপারেশন এবং দীর্ঘমেয়াদী স্থিতিশীলতা প্রদান করতে হবে। FH62NE সিরিজ নতুন শক্তি রিলে ফানহার ইলেকট্রনিক্স থেকে উচ্চ লোড ক্ষমতা, বুদ্ধিমান নিরাপত্তা পর্যবেক্ষণ, শক্তি-সঞ্চয় অপারেশন, এবং দীর্ঘ-জীবনের নকশাকে একত্রিত করে একটি সমাধানে, যা বৈদ্যুতিক কর্মক্ষমতা, সিস্টেম নিরাপত্তা এবং পরিবেশগত অভিযোজনযোগ্যতার জন্য কঠোর প্রয়োজনীয়তা সহ অ্যাপ্লিকেশনগুলির জন্য একটি অত্যন্ত নির্ভরযোগ্য পাওয়ার সুইচিং সমাধান প্রদান করে।

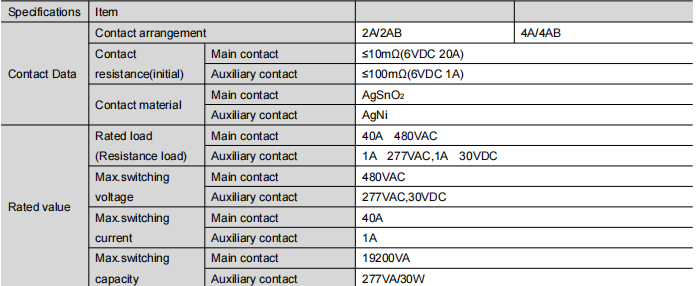

40A প্রধান পরিচিতিগুলির 4 সেট 1 সহায়ক যোগাযোগ - একটিতে উচ্চ বর্তমান বহন এবং নিরাপত্তা পর্যবেক্ষণ
দ FH62NE বৈশিষ্ট্য 40A প্রধান পরিচিতির 4 সেট এবং 1 সহায়ক যোগাযোগ:
প্রধান পরিচিতি : 4 ফর্ম A (4A/4AB) সাধারণত AgSnO₂ (সিলভার টিন অক্সাইড) উপাদান ব্যবহার করে পরিচিতিগুলি খোলা হয়, 40A @ 480VAC (প্রতিরোধী), সর্বাধিক সুইচিং ক্ষমতা 19,200 VA, প্রাথমিক যোগাযোগ প্রতিরোধ ≤10 mΩ রেট করা হয়।
সহায়ক যোগাযোগ : 1 ফর্ম B সাধারণত বন্ধ পরিচিতি, AgNi (সিলভার নিকেল) উপাদান ব্যবহার করে, 1A @ 277VAC / 30VDC রেট দেওয়া হয়।
মূল নিরাপত্তা ফাংশন : একটি ত্রুটির কারণে প্রধান যোগাযোগের ঢালাইয়ের ক্ষেত্রে, সহায়ক যোগাযোগটি এখনও ন্যূনতম ≥0.5 মিমি ব্যবধানের সাথে নির্ভরযোগ্যভাবে খুলতে পারে, মূল সার্কিটের রিয়েল-টাইম নিরাপত্তা পর্যবেক্ষণের জন্য নিয়ন্ত্রণ ব্যবস্থায় একটি ফল্ট সংকেত পাঠায়। এটি IEC 61810-3 নিরাপত্তা মান মেনে চলে। প্রধান যোগাযোগের ফাঁক 3.9 মিমি, উচ্চ-ভোল্টেজ বিচ্ছিন্নতা নিরাপত্তা নিশ্চিত করে।
ক্লাস F উচ্চ নিরোধক ডিজাইন নতুন শক্তি অ্যাপ্লিকেশনের জন্য উচ্চ-ভোল্টেজের প্রয়োজনীয়তা পূরণ করে
নতুন শক্তি সরঞ্জামগুলি বর্ধিত সময়ের জন্য উচ্চ ভোল্টেজের অধীনে কাজ করে, চমৎকার নিরোধক কর্মক্ষমতা দাবি করে। FH62NE একটি ক্লাস F নিরোধক সিস্টেম (155°C) গ্রহণ করে যার ক্রিপেজ দূরত্ব >8 মিমি, কার্যকরভাবে উচ্চ-ভোল্টেজ ভাঙ্গন এবং ফুটো প্রতিরোধ করে।

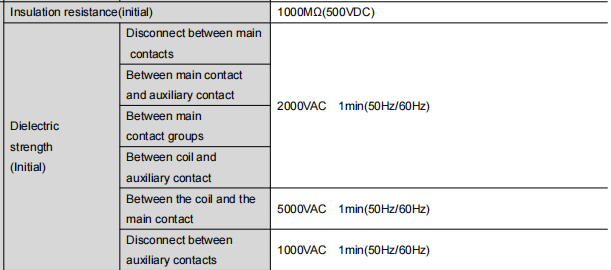

অস্তরক শক্তি ক্ষমতা:
সার্জ ভোল্টেজ: দ relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.
লো-পাওয়ার ডিজাইন
দ FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

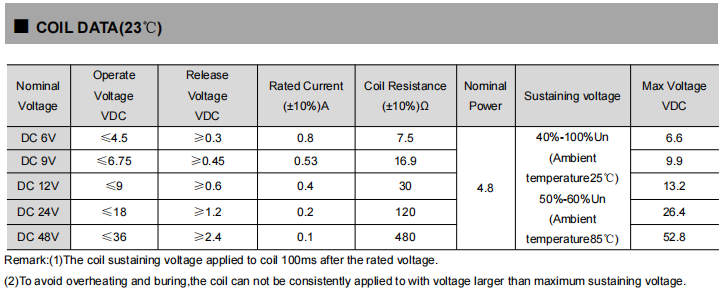

কয়েল স্পেসিফিকেশন (23°C এ):
কাজ করার সময়: ≤40 ms; প্রকাশের সময়: ≤20 মি.সে.
বিস্তৃত তাপমাত্রা পরিসীমা এবং শিল্প পরিবেশের চাহিদার জন্য উচ্চ নির্ভরযোগ্যতা
দ FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.
সহনশীলতা রেটিং:
- যান্ত্রিক জীবন: 1,000,000 অপারেশন
- বৈদ্যুতিক জীবন: 30,000 অপারেশন (40A/480VAC প্রতিরোধী, চালু/বন্ধ = 1s/9s)
কম্পন এবং শক প্রতিরোধের:
- কার্যকরী কম্পন: 10 Hz - 55 Hz, 1.5 মিমি প্রশস্ততা
- কার্যকরী শক: 98 m/s² (10g)
- ধ্বংসাত্মক শক: 980 m/s² (100g)

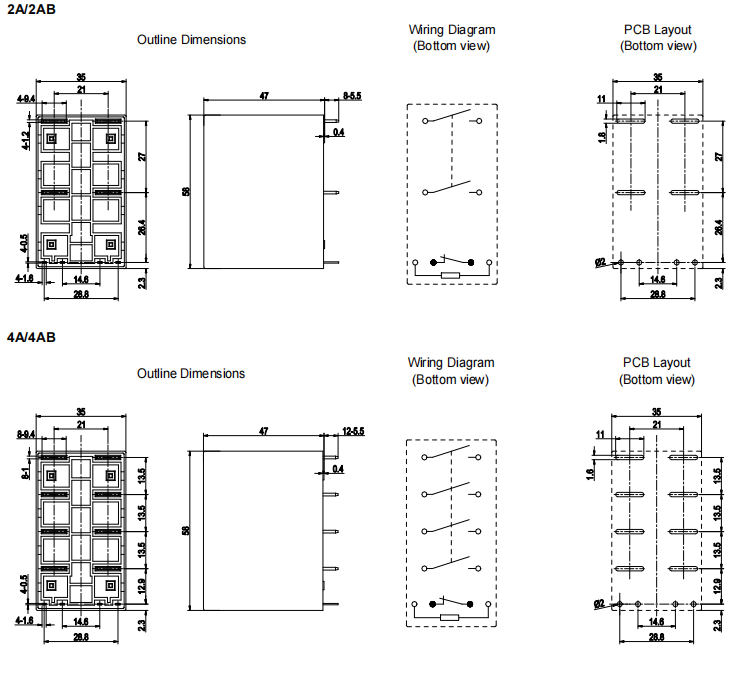

সহজ সিস্টেম ইন্টিগ্রেশন জন্য কম্প্যাক্ট আকার
দ FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.
মাউন্ট এবং সোল্ডারিং সুপারিশ:
মাউন্ট: PCB মাউন্ট সুপারিশ করা হয়
সোল্ডারিং তাপমাত্রা: 260°C ± 5°C
সোল্ডারিং সময়: 3 - 5 সেকেন্ড
মাউন্টিং মাত্রা সহনশীলতা (যদি না উল্লেখ করা হয়): ±0.1 মিমি
কী অ্যাপ্লিকেশন দৃশ্যকল্প
এর উচ্চ কারেন্ট বহন ক্ষমতা, স্বাধীন নিরাপত্তা পর্যবেক্ষণ এবং প্রমাণিত নকশা সহ, FH62NE ব্যাপকভাবে ব্যবহৃত হয়:
সৌর ফটোভোলটাইক ইনভার্টার : ডিসি ইনপুট বা এসি আউটপুট সাইডে লোড স্যুইচিং এবং আইসোলেশনের জন্য। এর উচ্চ ভোল্টেজ প্রতিরোধ, উচ্চ কারেন্ট ক্ষমতা এবং বৃদ্ধি প্রতিরোধ ক্ষমতা কার্যকরভাবে ভোল্টেজের ওঠানামা এবং পিভি সিস্টেমে সাধারণ ট্রানজিয়েন্ট পরিবর্তন করে।
এসি ইভি চার্জিং স্টেশন : চার্জিং কন্ট্রোল সার্কিটে মূল স্যুইচিং উপাদান হিসাবে, প্রধান পরিচিতিগুলি নিরাপদে চার্জিং কারেন্ট বহন করে, যখন সহায়ক যোগাযোগ সুরক্ষা সুরক্ষার একটি অতিরিক্ত স্তর সরবরাহ করে।
নিরাপত্তা-সমালোচনামূলক সিস্টেম স্থিতি প্রতিক্রিয়া প্রয়োজন : সহায়ক পরিচিতি প্রধান যোগাযোগের স্থিতি সম্পর্কে ডায়াগনস্টিক তথ্য সরবরাহ করে, কঠোর নিরাপত্তার প্রয়োজনীয়তা সহ অ্যাপ্লিকেশনগুলির চাহিদা পূরণ করে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: FH62NE প্রধান পরিচিতিগুলির রেট করা লোড কী?
দ main contacts are rated at 40A @ 480VAC (resistive load) with a maximum switching capacity of 19,200 VA, using AgSnO₂ contact material and initial contact resistance ≤10 mΩ.
প্রশ্ন 2: সহায়ক যোগাযোগের কাজ কী?
দ auxiliary contact is 1 Form B (normally closed), rated at 1A @ 277VAC / 30VDC. Its core function is safety monitoring: in case of main contact welding, the auxiliary contact opens reliably (minimum gap ≥0.5 mm) and sends a fault signal, complying with IEC 61810-3.
প্রশ্ন 3: FH62NE এর কয়েল পাওয়ার খরচ কত?
দ rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
প্রশ্ন 4: FH62NE এর বৈদ্যুতিক জীবন কত?
40A/480VAC প্রতিরোধী লোডের অধীনে (চালু/বন্ধ = 1s/9s), বৈদ্যুতিক জীবন 30,000 অপারেশন।
প্রশ্ন 5: FH62NE এর কয়েল পাওয়ার খরচ কত?
দ rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
