বাড়ি / খবর / শিল্প সংবাদ / FH61NE নিউ এনার্জি ম্যাগনেটিক ল্যাচিং রিলে — পিভি ইনভার্টার এবং এসি চার্জিং স্টেশনের জন্য নির্ভরযোগ্য পাওয়ার সুইচিং সলিউশন

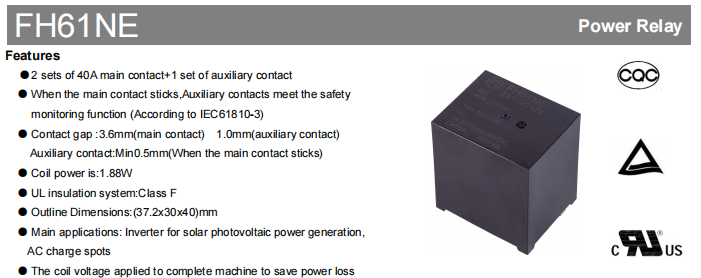

যেহেতু ফটোভোলটাইক পাওয়ার জেনারেশন, এনার্জি স্টোরেজ সিস্টেম এবং ইলেকট্রিক গাড়ির চার্জিং সুবিধাগুলি উচ্চ শক্তি এবং বৃহত্তর দক্ষতার দিকে অগ্রসর হচ্ছে, রিলে আশা করা হচ্ছে যে শুধুমাত্র নির্ভরযোগ্য উচ্চ-বর্তমান সুইচিং ক্ষমতাই নয় নিরাপত্তা পর্যবেক্ষণ, কম বিদ্যুত খরচ এবং দীর্ঘমেয়াদী অপারেশনাল স্থিতিশীলতা প্রদান করবে। নতুন শক্তি সরঞ্জামের প্রয়োগের প্রয়োজনীয়তা পূরণ করতে, ফানহার ইলেকট্রনিক্স FH61NE সিরিজের নতুন শক্তি ম্যাগনেটিক ল্যাচিং রিলে চালু করেছে। পণ্যটিতে 40A প্রধান পরিচিতির 2 সেটের একটি পরিচিতি কনফিগারেশন রয়েছে 1 সহায়ক পরিচিতির সেট। যখন প্রধান পরিচিতি আটকে থাকে, তখন সহায়ক যোগাযোগ নিরাপত্তা পর্যবেক্ষণ ফাংশনের জন্য IEC 61810-3 এর প্রয়োজনীয়তা পূরণ করে একটি নিরাপত্তা পর্যবেক্ষণ প্রতিক্রিয়া সংকেত প্রদান করে। রিলে শুধুমাত্র 1.88W এর কয়েল পাওয়ার খরচ সহ একটি কম-পাওয়ার ম্যাগনেটিক ল্যাচিং ডিজাইন গ্রহণ করে। একটি ক্লাস এফ ইনসুলেশন সিস্টেম এবং একটি কমপ্যাক্ট যান্ত্রিক কাঠামোর সাথে মিলিত, এটি শক্তি-দক্ষ অপারেশন এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য সৌর পিভি ইনভার্টার, এসি চার্জিং স্টেশন এবং ইভি চার্জিং সরঞ্জামের মতো নতুন শক্তি অ্যাপ্লিকেশনগুলির ব্যাপক চাহিদা পূরণ করে। FH61NE সিরিজ পেয়েছে UL/cUL, TUV , এবং সিকিউসি নিরাপত্তা সার্টিফিকেশন এবং ব্যাপকভাবে নতুন শক্তি শক্তি সরঞ্জাম অ্যাপ্লিকেশন ব্যবহার করা হয়.
নতুন শক্তির সরঞ্জাম পাওয়ার কন্ট্রোলের জন্য 40A উচ্চ বর্তমান সুইচিং ক্ষমতা

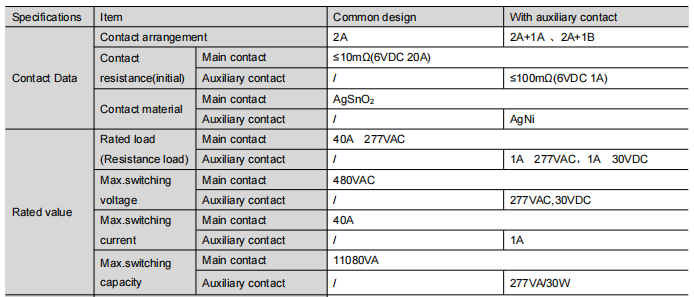

নতুন শক্তি সরঞ্জাম রিলে বর্তমান সুইচিং ক্ষমতা উচ্চ চাহিদা রাখে. দ FH61NE 40A প্রধান পরিচিতির দুটি সেট বৈশিষ্ট্য, নতুন শক্তি সরঞ্জামে উচ্চ-কারেন্ট লোড নিয়ন্ত্রণ সমর্থন করে। প্রধান পরিচিতিগুলি AgSnO₂ যোগাযোগ সামগ্রী ব্যবহার করে, যা নতুন শক্তি সরঞ্জামগুলিতে পাওয়ার স্যুইচিং অ্যাপ্লিকেশনগুলির যোগাযোগের নির্ভরযোগ্যতার প্রয়োজনীয়তাগুলি পূরণ করতে দুর্দান্ত অ্যান্টি-ওয়েল্ডিং এবং পরিবাহী বৈশিষ্ট্য সরবরাহ করে। মূল স্পেসিফিকেশন নিম্নরূপ:
এই বৈদ্যুতিক পরামিতিগুলি FH61NE কে PV ইনভার্টার এবং এসি চার্জিং স্টেশনগুলিতে সার্কিট সুইচিং এবং নিয়ন্ত্রণ ফাংশনগুলি বিশ্বস্তভাবে সম্পাদন করতে সক্ষম করে৷
উন্নত সিস্টেম নিরাপত্তার জন্য অক্জিলিয়ারী কন্টাক্ট সেফটি মনিটরিং ডিজাইন
অপারেশনাল নিরাপত্তার জন্য নতুন শক্তি সরঞ্জামের কঠোর প্রয়োজনীয়তা রয়েছে। FH61NE নিরাপত্তা পর্যবেক্ষণের প্রয়োজন মেটাতে সহায়ক যোগাযোগের বিকল্পগুলি অফার করে। উপলব্ধ কনফিগারেশন অন্তর্ভুক্ত:
2A 1A : দুটি সাধারণত খোলা প্রধান পরিচিতি একটি সাধারণত খোলা অক্জিলিয়ারী পরিচিতি
2A 1B : দুটি সাধারণত খোলা প্রধান পরিচিতি একটি সাধারণত বন্ধ অক্জিলিয়ারী যোগাযোগ
যখন প্রধান পরিচিতি আটকে থাকে, তখন সহায়ক যোগাযোগ সিস্টেমের অবস্থা পর্যবেক্ষণের জন্য প্রতিক্রিয়া সংকেত প্রদান করে।
নতুন শক্তি সরঞ্জামের শক্তি-দক্ষ অপারেশনের জন্য নিম্ন-শক্তির চৌম্বকীয় ল্যাচিং কাঠামো
FH61NE নিম্নলিখিত সুবিধাগুলির সাথে একটি চৌম্বকীয় ল্যাচিং রিলে কাঠামো গ্রহণ করে:
কয়েল পাওয়ার খরচ: 1.88W
ভোল্টেজ পরিসীমা টেকসই : 40%~100% Un (পরিবেষ্টিত তাপমাত্রা 25℃); 50%~60% Un (পরিবেষ্টিত তাপমাত্রা 85℃)
সর্বোচ্চ টেকসই ভোল্টেজ : কয়েল ডেটা টেবিল পড়ুন
চৌম্বকীয় ল্যাচিং ডিজাইন উল্লেখযোগ্যভাবে রিলে ধারণ অবস্থার সময় অবিচ্ছিন্ন শক্তি খরচ হ্রাস করে। সম্পূর্ণ মেশিনে কয়েল টেকসই ভোল্টেজ প্রয়োগ করা কার্যকরভাবে শক্তির ক্ষতি সাশ্রয় করে, এটি নতুন শক্তি সরঞ্জামগুলির শক্তি-দক্ষ অপারেশন প্রয়োজনীয়তার জন্য আরও উপযুক্ত করে তোলে।
জটিল অপারেটিং পরিবেশের জন্য উচ্চ নিরোধক নকশা এবং নির্ভরযোগ্য কর্মক্ষমতা
FH61NE-তে একটি উচ্চ-নিরোধক নকশা এবং কমপ্যাক্ট নির্মাণ, বৈদ্যুতিক নিরাপত্তা এবং যান্ত্রিক নির্ভরযোগ্যতার ভারসাম্য রয়েছে:
নমনীয় সিস্টেম ডিজাইনের জন্য একাধিক কয়েল ভোল্টেজ বিকল্প
বিভিন্ন নিয়ন্ত্রণ ব্যবস্থার জন্য বিভিন্ন কয়েল ভোল্টেজ কনফিগারেশন প্রয়োজন। সিস্টেম ইন্টিগ্রেশন সহজ করার জন্য, FH61NE সিরিজ একাধিক ডিসি কয়েল ভোল্টেজ বিকল্প সহ উপলব্ধ 6 ভিডিসি , 9ভিডিসি , 12 ভিডিসি , 24ভিডিসি এবং 48ভিডিসি .
প্রতিটি কয়েল বিকল্পটি 3.2W এর রেটেড পাওয়ার খরচের সাথে ডিজাইন করা হয়েছে, যা ইঞ্জিনিয়ারদের রিলে প্ল্যাটফর্ম পরিবর্তন না করেই সবচেয়ে উপযুক্ত নিয়ন্ত্রণ ভোল্টেজ নির্বাচন করতে দেয়। প্রমিত কয়েল ডিজাইন শুধুমাত্র বিভিন্ন কন্ট্রোল সার্কিটের সাথে সামঞ্জস্যের উন্নতি করে না বরং একাধিক ভোল্টেজ প্ল্যাটফর্ম ব্যবহার করে নির্মাতাদের জন্য পণ্যের বিকাশকে সহজ করে।
সহজ পণ্য আপগ্রেডের জন্য কমপ্যাক্ট প্ল্যাটফর্ম ডিজাইন
FH61NE সিরিজ বিভিন্ন পরিচিতি কনফিগারেশন এবং কয়েল ভোল্টেজ বিকল্প জুড়ে একটি ইউনিফাইড প্ল্যাটফর্ম ডিজাইন অফার করে, যা নির্মাতাদের বিভিন্ন নতুন শক্তি সরঞ্জাম অ্যাপ্লিকেশন বিকাশের জন্য একটি নমনীয় ভিত্তি প্রদান করে।

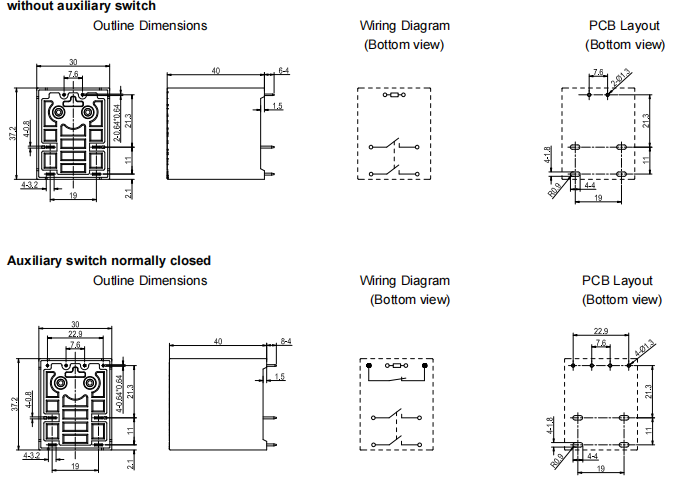

সমস্ত কনফিগারেশন এর অভিন্ন বাহ্যিক মাত্রা ভাগ করে 37.2 × 30 × 40 মিমি, একই PCB লেআউট সহ, মাউন্টিং ফুটপ্রিন্ট, নিরোধক কর্মক্ষমতা, এবং যান্ত্রিক নির্মাণ। কনফিগারেশনের মধ্যে প্রাথমিক পার্থক্যকারী হল যোগাযোগ ব্যবস্থা (2A, 2A 1A, বা 2A 1B), ডিজাইনারদের PCB ডিজাইন পরিবর্তন না করেই উপযুক্ত পর্যবেক্ষণ ফাংশন নির্বাচন করতে দেয়।
এই সাধারণ প্ল্যাটফর্মটি সরঞ্জাম নির্মাতাদের যান্ত্রিক ইনস্টলেশন বা বোর্ড বিন্যাস পরিবর্তন না করেই তাদের ডিজাইনে অক্জিলিয়ারী কন্টাক্ট মনিটরিং (প্রধান কন্টাক্ট স্টিকের জন্য নিরাপত্তা প্রতিক্রিয়ার জন্য) সহজেই অন্তর্ভুক্ত করতে সক্ষম করে। ফলস্বরূপ, উন্নয়ন চক্র সংক্ষিপ্ত করা যেতে পারে, প্রকৌশল খরচ হ্রাস, এবং পণ্য মান উন্নত করা যেতে পারে।
সোলার ইনভার্টার, এসি চার্জিং স্টেশন এবং ইভি চার্জিং সরঞ্জাম জুড়ে মাপযোগ্য সমাধান খুঁজছেন নির্মাতাদের জন্য, FH61NE সিরিজ একটি দক্ষ এবং ব্যবহারিক প্ল্যাটফর্ম প্রদান করে।

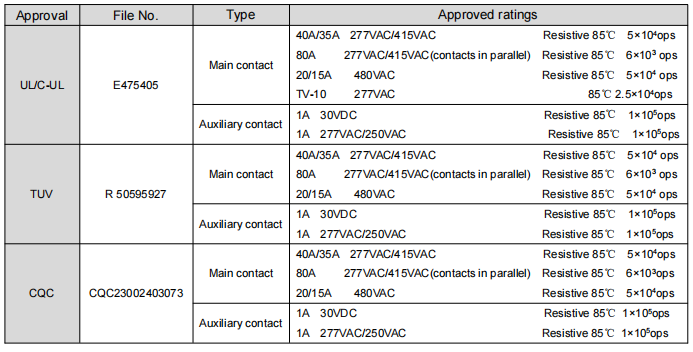

নিরাপত্তা অনুমোদন
FH61NE পেয়েছে UL/cUL, TUV , এবং সিকিউসি নিরাপত্তা সার্টিফিকেশন পণ্যটি EU RoHS/REACH পরিবেশগত নির্দেশাবলীও মেনে চলে। অর্জন করেছে ফানহার ইলেকট্রনিক্স ISO9001 , ISO14001 , এবং ISO45001 আন্তর্জাতিক ম্যানেজমেন্ট সিস্টেম সার্টিফিকেশন, 40 টিরও বেশি জাতীয় পেটেন্ট ধারণ করে এবং একটি জাতীয় উচ্চ-প্রযুক্তি উদ্যোগ এবং একটি প্রাদেশিক-স্তরের R&D কেন্দ্র হিসাবে স্বীকৃত হয়েছে।
সাধারণ অ্যাপ্লিকেশন
FH61NE প্রধানত নিম্নলিখিত নতুন শক্তি সেক্টরে ব্যবহৃত হয়:
এই অ্যাপ্লিকেশনগুলিতে, রিলে প্রাথমিকভাবে পাওয়ার সুইচিং নিয়ন্ত্রণ এবং স্থিতি পর্যবেক্ষণ ফাংশন সম্পাদন করে, সিস্টেমের জন্য স্থিতিশীল এবং নির্ভরযোগ্য বর্তমান নিয়ন্ত্রণ সমাধান প্রদান করে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: FH61NE কি ধরনের রিলে?
FH61NE হল একটি নতুন শক্তি চৌম্বকীয় ল্যাচিং রিলে যা Zhejiang Fanhar Electronics Co., Ltd. দ্বারা তৈরি করা হয়েছে, প্রধানত সোলার PV ইনভার্টার এবং AC চার্জিং স্টেশনগুলিতে ব্যবহৃত হয়৷
প্রশ্ন 2: FH61NE-এর সর্বোচ্চ বর্তমান রেটিং কত?
FH61NE প্রধান পরিচিতি রেট করা লোড হল 40A 277VAC (প্রতিরোধী লোড), যার সর্বাধিক সুইচিং কারেন্ট 40A।
প্রশ্ন 3: FH61NE কি অক্জিলিয়ারী পরিচিতি সমর্থন করে?
হ্যাঁ। FH61NE 2A 1A (সাধারণত খোলা অক্জিলিয়ারী কন্টাক্ট) এবং 2A 1B (সাধারণত বন্ধ অক্জিলিয়ারী কন্টাক্ট) ভার্সন অফার করে। যখন প্রধান যোগাযোগ আটকে থাকে, তখন সহায়ক যোগাযোগ সিস্টেমের অবস্থা পর্যবেক্ষণের জন্য প্রতিক্রিয়া সংকেত প্রদান করে, IEC 61810-3 নিরাপত্তা পর্যবেক্ষণ ফাংশন প্রয়োজনীয়তা পূরণ করে।
প্রশ্ন 4: FH61NE এর অপারেটিং তাপমাত্রা পরিসীমা কি?
অপারেটিং তাপমাত্রা পরিসীমা হল -40℃ ~ 85℃, এটি বিভিন্ন অঞ্চল এবং জটিল শিল্প পরিবেশের জন্য উপযুক্ত করে তোলে।
উচ্চতর বর্তমান ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, FH66NE160 হল প্রস্তাবিত পছন্দ। 100A বর্তমান রেটিং এর আশেপাশে ডিজাইন করা সিস্টেমের জন্য, FH66NE100 উপযুক্ত সমাধান প্রদান করে।
প্রশ্ন 5: FH61NE এর যান্ত্রিক এবং বৈদ্যুতিক জীবন রেটিংগুলি কী কী?
যান্ত্রিক জীবন: 5×10⁶ অপারেশন
বৈদ্যুতিক জীবন (প্রধান পরিচিতি): 40A 277VAC প্রতিরোধী লোডে 1×10⁵ অপারেশন (85℃)
বৈদ্যুতিক জীবন (সহায়ক যোগাযোগ): 1A 30VDC/277VAC প্রতিরোধী লোডে 1×10⁵ অপারেশন (85℃)
