বর্তমান শান্ট প্রতিরোধক বোঝা: নির্ভুল বর্তমান পরিমাপের জন্য একটি ব্যাপক নির্দেশিকা

একটি বর্তমান শান্ট প্রতিরোধক কি?

A বর্তমান শান্ট প্রতিরোধক এটির টার্মিনাল জুড়ে একটি ছোট, আনুপাতিক ভোল্টেজ ড্রপ তৈরি করে বৈদ্যুতিক প্রবাহ পরিমাপের জন্য পরিকল্পিত একটি নির্ভুল কম-প্রতিরোধের উপাদান। ওহমের আইন (V = I × R) এর উপর ভিত্তি করে, এই প্রতিরোধকগুলি বর্তমান প্রবাহকে একটি পরিমাপযোগ্য ভোল্টেজ সংকেতে রূপান্তরিত করে, সার্কিট অপারেশনকে উল্লেখযোগ্যভাবে ব্যাহত না করে সঠিক কারেন্ট পর্যবেক্ষণ সক্ষম করে।

এই প্রয়োজনীয় উপাদানগুলি পাওয়ার ইলেকট্রনিক্স, ব্যাটারি ম্যানেজমেন্ট সিস্টেম, শিল্প অটোমেশন এবং স্বয়ংচালিত অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে স্থাপন করা হয় যেখানে কার্যক্ষমতা অপ্টিমাইজেশান এবং নিরাপত্তা পর্যবেক্ষণের জন্য সুনির্দিষ্ট বর্তমান সেন্সিং গুরুত্বপূর্ণ।

বর্তমান শান্ট প্রতিরোধকের মূল বৈশিষ্ট্য

মৌলিক অপারেটিং নীতি

বর্তমান শান্ট প্রতিরোধক একটি সরল অথচ মার্জিত নীতিতে কাজ করে:

• একটি লোড সহ সিরিজে স্থাপন করা হলে, প্রতিরোধক এটির মধ্য দিয়ে প্রবাহিত কারেন্টের সমানুপাতিক একটি ভোল্টেজ ড্রপ তৈরি করে
• এই ভোল্টেজ উচ্চ-প্রতিবন্ধক পরিবর্ধন সার্কিট বা এনালগ-টু-ডিজিটাল রূপান্তরকারী ব্যবহার করে পরিমাপ করা হয়
• পরিমাপ করা বর্তমান সূত্রটি ব্যবহার করে গণনা করা হয়: I = V ÷ R, যেখানে প্রতিরোধ স্থির থাকে
• সাধারণ প্রতিরোধের মানগুলি বিদ্যুতের ক্ষতি কমাতে মাইক্রো-ওহম থেকে দশ মিলিওহম পর্যন্ত থাকে

সমালোচনামূলক কর্মক্ষমতা পরামিতি

উপযুক্ত নির্বাচন বর্তমান শান্ট প্রতিরোধক বেশ কয়েকটি মূল স্পেসিফিকেশনের যত্নশীল মূল্যায়ন প্রয়োজন:

• প্রতিরোধের মান: সাধারণত 0.1 mΩ থেকে 100 mΩ, সর্বাধিক বর্তমান এবং গ্রহণযোগ্য ভোল্টেজ ড্রপের উপর ভিত্তি করে বেছে নেওয়া হয়
• পাওয়ার রেটিং: 25-50% নিরাপত্তা মার্জিন সহ P = I² × R ব্যবহার করে গণনা করা তাপ অপচয় ক্ষমতা নির্ধারণ করে
• তাপমাত্রা সহগ (TCR): তাপমাত্রার বিভিন্নতা জুড়ে প্রতিরোধের স্থায়িত্ব পরিমাপ করে, প্রিমিয়াম শান্ট অফার করে ±10 ppm/°C বা কম
• সহনশীলতা: পরীক্ষাগার-গ্রেডের জন্য ±0.01% থেকে সাধারণ অ্যাপ্লিকেশনের জন্য ±1-5% পর্যন্ত নির্ভুলতা স্তর নির্দেশ করে
• ভোল্টেজ ড্রপ: পরিমাপ যন্ত্রের সাথে সামঞ্জস্যের জন্য মানক মানগুলির মধ্যে 50mV, 75mV, বা 100mV রেট করা বর্তমান

বর্তমান শান্ট প্রতিরোধকের প্রকার

যথার্থ বর্তমান শান্ট বনাম স্ট্যান্ডার্ড শান্ট

যথার্থ বর্তমান শান্ট প্রতিরোধকগুলি বর্তমান সেন্সিং প্রযুক্তির সর্বোচ্চ স্তরের প্রতিনিধিত্ব করে, ব্যতিক্রমী নির্ভুলতা এবং স্থায়িত্বের দাবিদার অ্যাপ্লিকেশনগুলির জন্য প্রকৌশলী। এই বিশেষ উপাদানগুলি উন্নত উপাদান নির্বাচন এবং উত্পাদন প্রক্রিয়ার মাধ্যমে পরিমাপের ত্রুটিগুলি হ্রাস করে।

যথার্থ বর্তমান শান্টের মূল পার্থক্যকারীর মধ্যে রয়েছে:

• অতি-নিম্ন TCR মান (প্রায়ই ±10 ppm/°C এর নিচে) অপারেটিং তাপমাত্রা জুড়ে সর্বনিম্ন প্রবাহ নিশ্চিত করে
• উচ্চতর পরিমাপের পুনরাবৃত্তিযোগ্যতার জন্য কঠোর সহনশীলতার বৈশিষ্ট্য (±0.01% থেকে ±0.1%)
• চার-টার্মিনাল কেলভিন সংযোগ যা সীসা প্রতিরোধের ত্রুটি দূর করে
• বর্ধিত কর্মক্ষম সময়কালে ন্যূনতম বার্ধক্য প্রভাব সহ দীর্ঘমেয়াদী স্থিতিশীলতা
• ক্রমাঙ্কন পরীক্ষাগার, পরীক্ষার সরঞ্জাম, এবং সমালোচনামূলক পর্যবেক্ষণ সিস্টেমে উচ্চতর কর্মক্ষমতা

ডিসি বর্তমান শান্ট প্রতিরোধক কনফিগারেশন

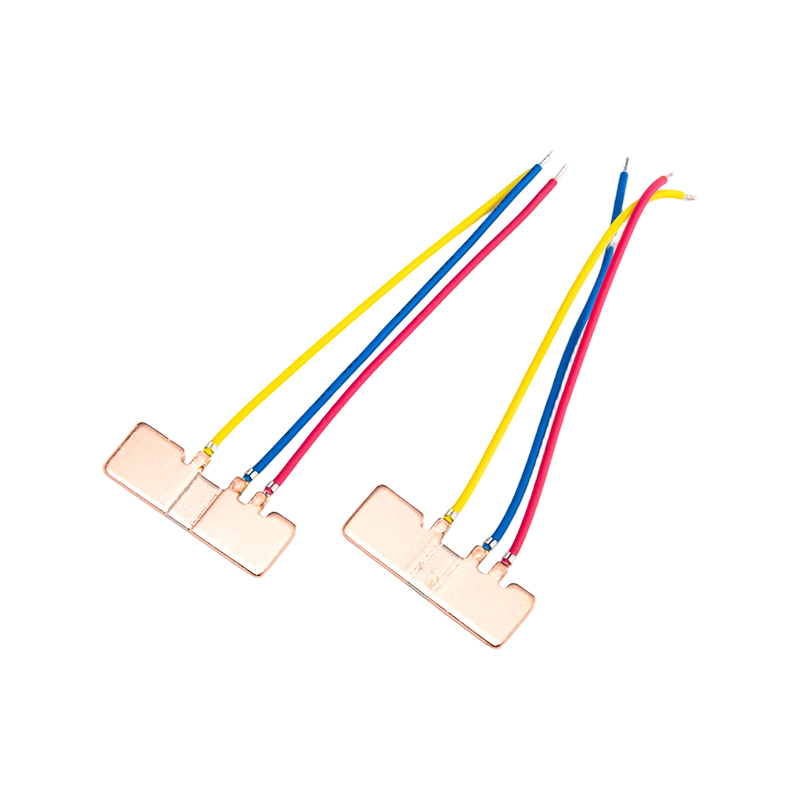

ডিসি কারেন্ট শান্ট প্রতিরোধক বিশেষভাবে প্রত্যক্ষ বর্তমান অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে, নির্মাণ পদ্ধতির বৈশিষ্ট্য যা DC পরিমাপের অনন্য চ্যালেঞ্জগুলিকে মোকাবেলা করে:

• ম্যাঙ্গানিন বা কনস্ট্যান্টান খাদ নির্মাণ প্রায়-শূন্য তাপীয় EMF প্রদান করে
• শিল্প পরিবেশের জন্য শক্তিশালী টার্মিনাল সহ প্যানেল-মাউন্ট করা ডিজাইন
• এনালগ মিটারের সাথে নির্বিঘ্ন ইন্টিগ্রেশনের জন্য রেট করা কারেন্টে প্রমিত 75mV আউটপুট
• উচ্চ ওভারলোড ক্ষমতা (সাধারণত 2 ঘন্টার জন্য রেট করা বর্তমানের 120%)
• কঠোর শিল্প অবস্থার জন্য অপারেটিং তাপমাত্রা -40°C থেকে 60°C পর্যন্ত।

নির্মাণ প্রযুক্তি দ্বারা বৈদ্যুতিক shunts

বৈদ্যুতিক শান্টস বিভিন্ন প্রযুক্তি ব্যবহার করে তৈরি করা হয়, প্রতিটি অফার স্বতন্ত্র সুবিধা:

• মেটাল ফয়েল শান্ট: TCR-এর সাথে ±5 পিপিএম/°C এর মতো কম মাত্রায় ব্যতিক্রমী নির্ভুলতা প্রদান করুন, উচ্চ-ফ্রিকোয়েন্সি এবং নির্ভুলতা প্রয়োগের জন্য আদর্শ

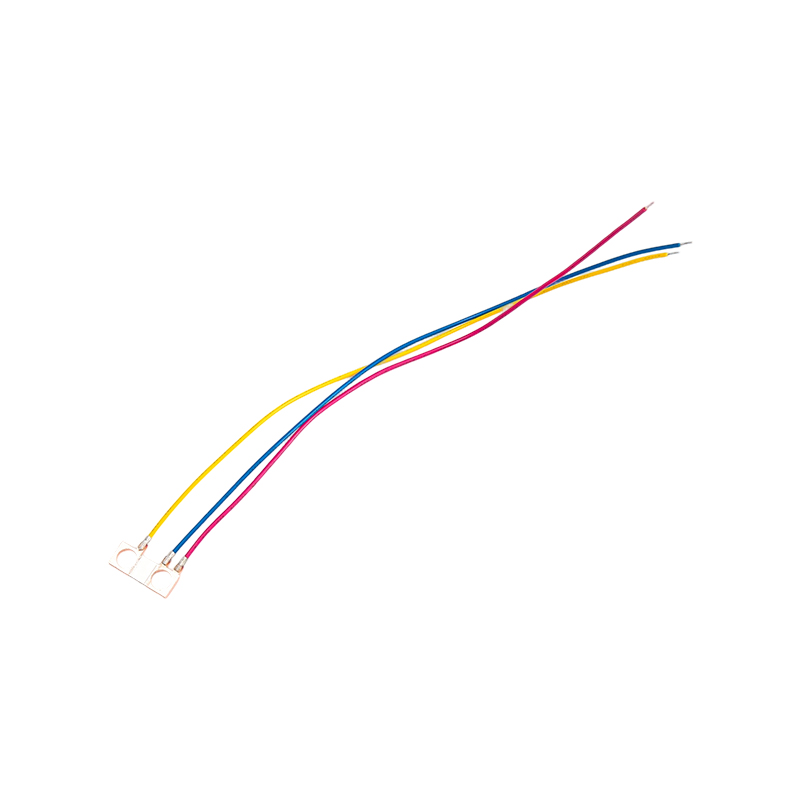

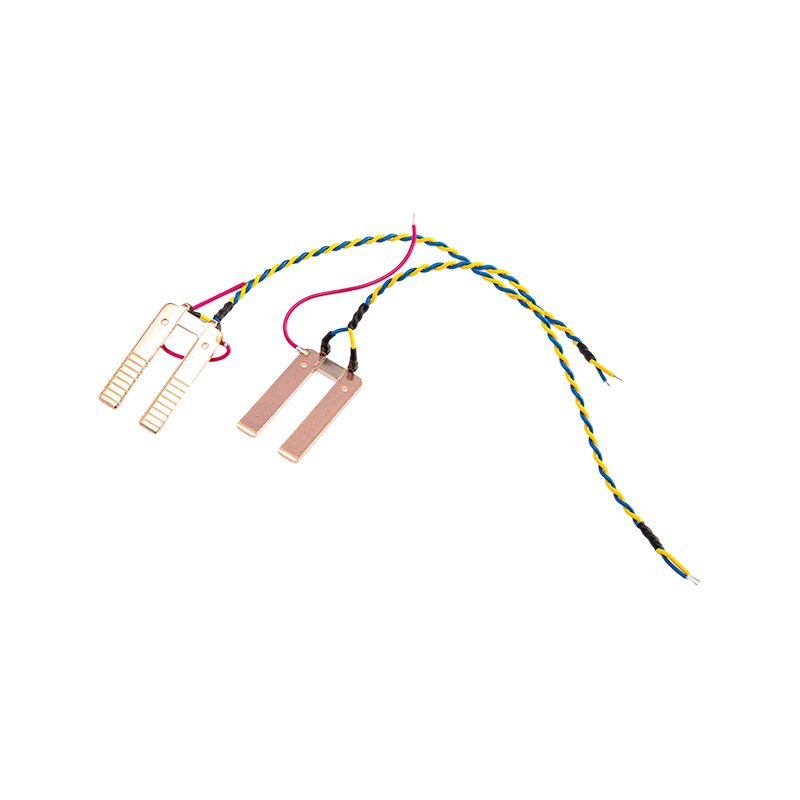

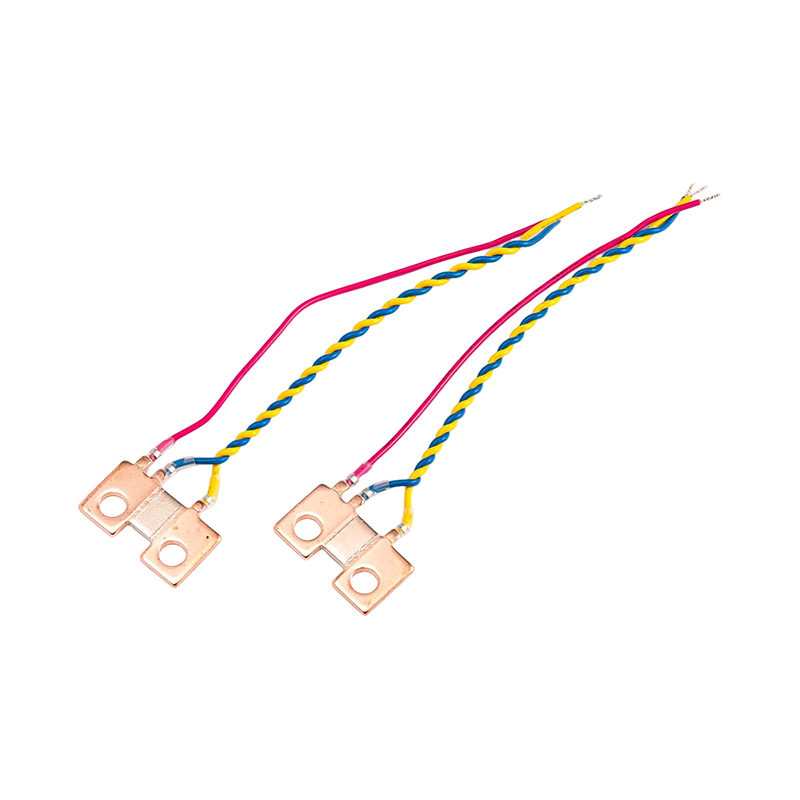

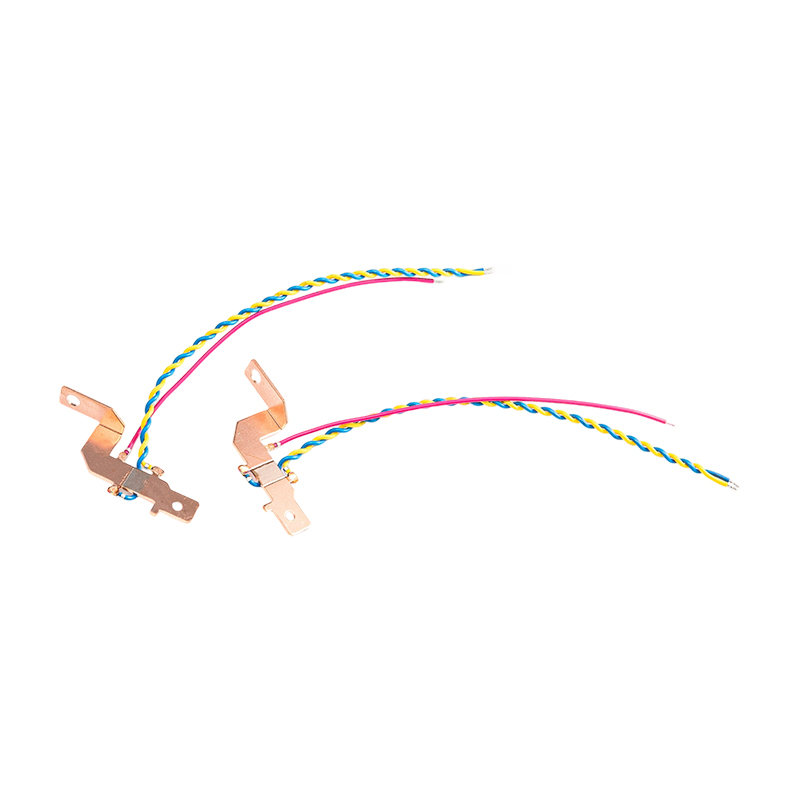

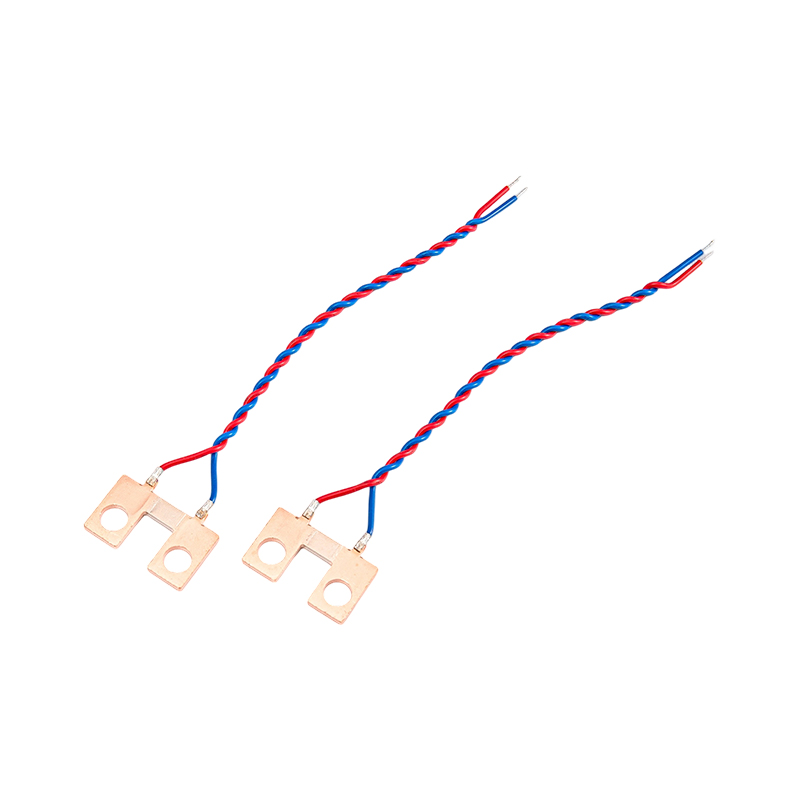

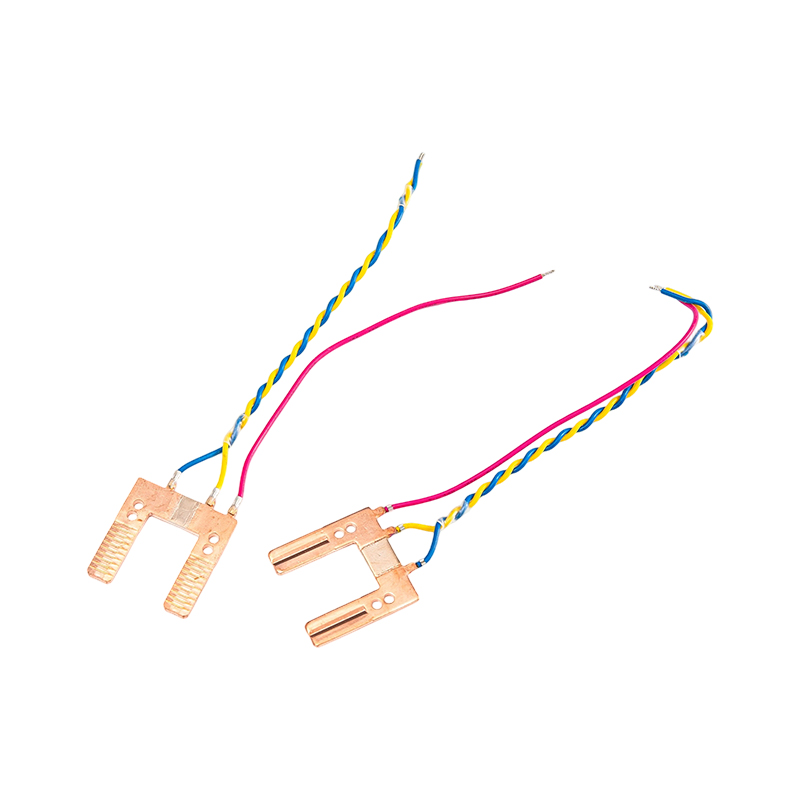

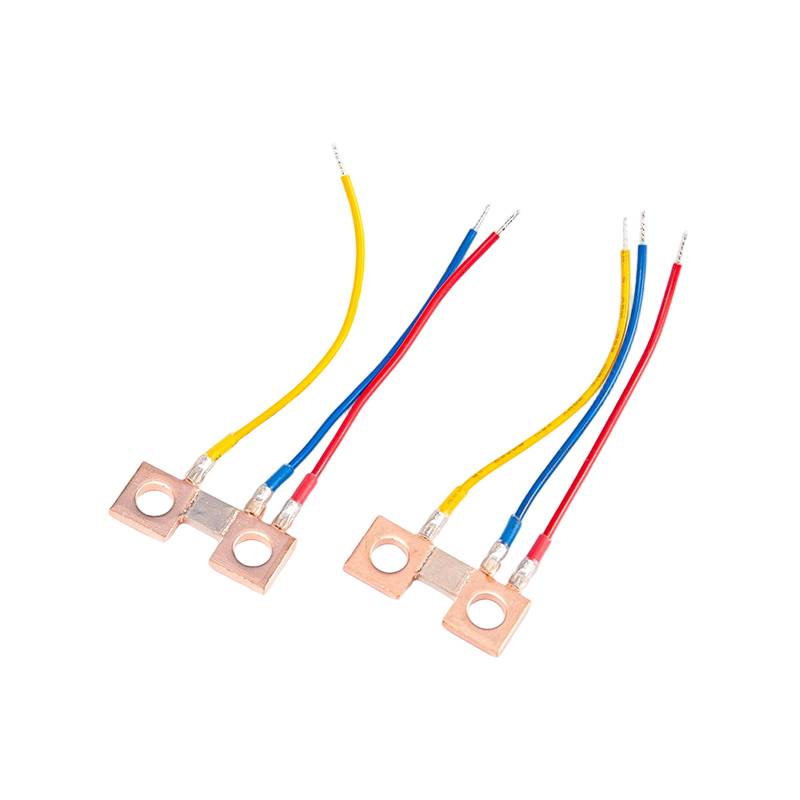

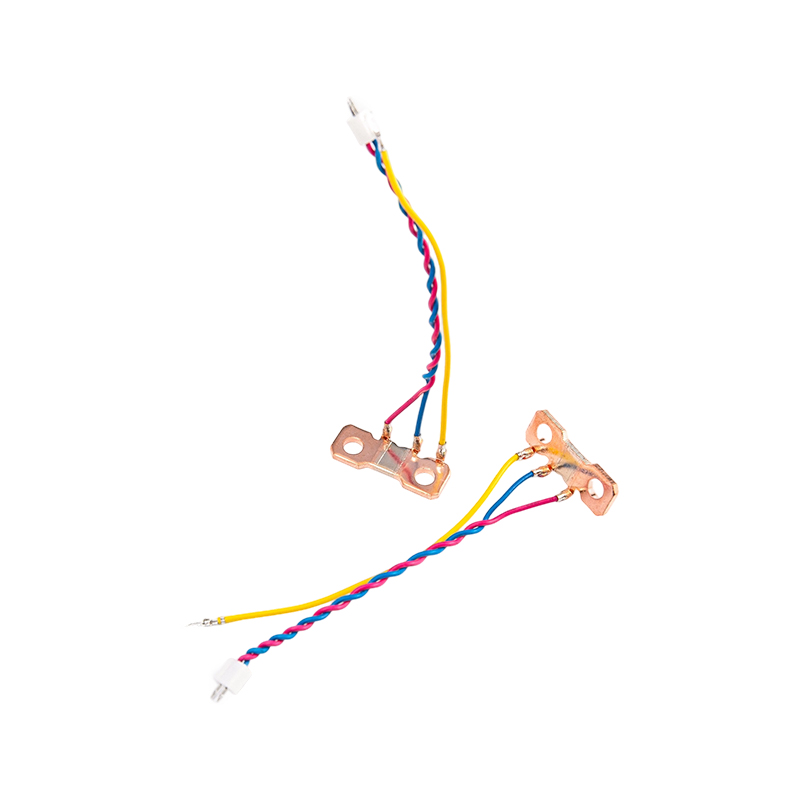

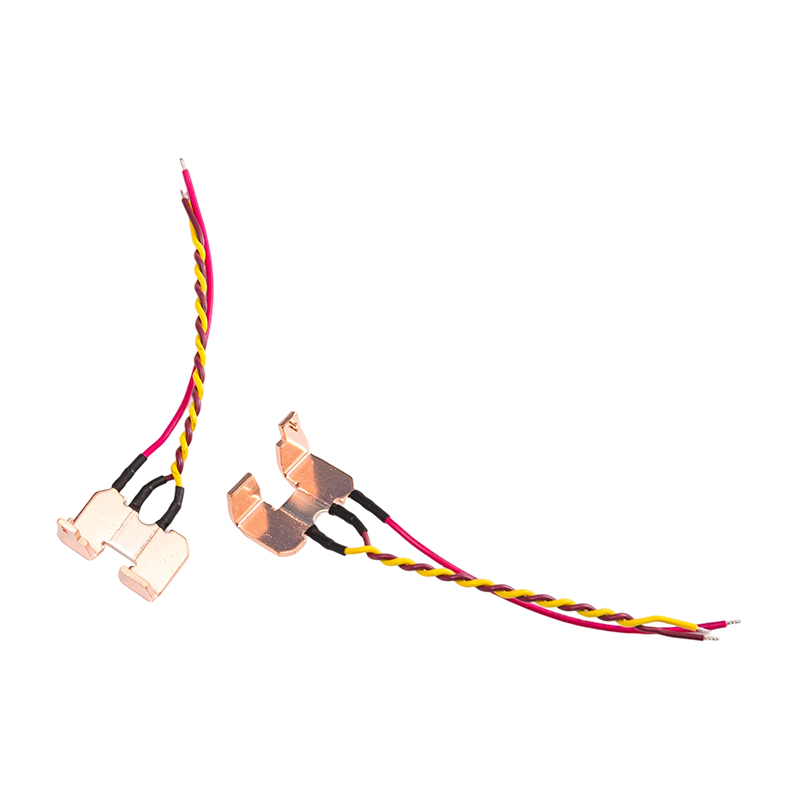

• মেটাল স্ট্রিপ/প্লেট শান্ট: স্বয়ংচালিত এবং শিল্প ড্রাইভের জন্য চমৎকার পাওয়ার হ্যান্ডলিং এবং বর্ধনের বর্তমান ক্ষমতা অফার করুন
• ওয়্যারওয়াউন্ড শান্টস: উচ্চতর স্থিতিশীলতা এবং উচ্চ শক্তির ক্ষমতা প্রদান করুন, যদিও উচ্চতর আবেশ সীমিত AC কর্মক্ষমতা সহ
• পুরু ফিল্ম শান্ট: মাঝারি নির্ভুলতা প্রয়োজনীয়তা সহ উচ্চ-ভলিউম অ্যাপ্লিকেশনের জন্য ব্যয়-কার্যকর সমাধান

শিল্প জুড়ে অ্যাপ্লিকেশন

স্বয়ংচালিত এবং বৈদ্যুতিক যানবাহন সিস্টেম

স্বয়ংচালিত সেক্টর সবচেয়ে দ্রুত বর্ধনশীল বাজারের একটি প্রতিনিধিত্ব করে বর্তমান শান্ট প্রতিরোধকs , যানবাহন বিদ্যুতায়ন এবং উন্নত ইলেকট্রনিক সিস্টেম দ্বারা চালিত। সমালোচনামূলক অ্যাপ্লিকেশন অন্তর্ভুক্ত:

• ব্যাটারি ম্যানেজমেন্ট সিস্টেম (বিএমএস) চার্জ/ডিসচার্জ কারেন্ট মনিটর করে স্টেট-অফ-চার্জ অনুমানের জন্য
• অন-বোর্ড চার্জার (OBC) বর্তমান নিয়ন্ত্রণ এবং ওভারলোড সুরক্ষার জন্য প্রতিক্রিয়া প্রদান করে
• ট্র্যাকশন মোটর নিয়ন্ত্রণ সুনির্দিষ্ট টর্ক এবং গতি নিয়ন্ত্রণ সক্ষম করে
• DC-DC রূপান্তরকারী যানবাহন সাবসিস্টেম জুড়ে দক্ষ শক্তি বিতরণ নিশ্চিত করে
• উচ্চ-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ইউনিটের জন্য AEC-Q200 যোগ্য উপাদান প্রয়োজন

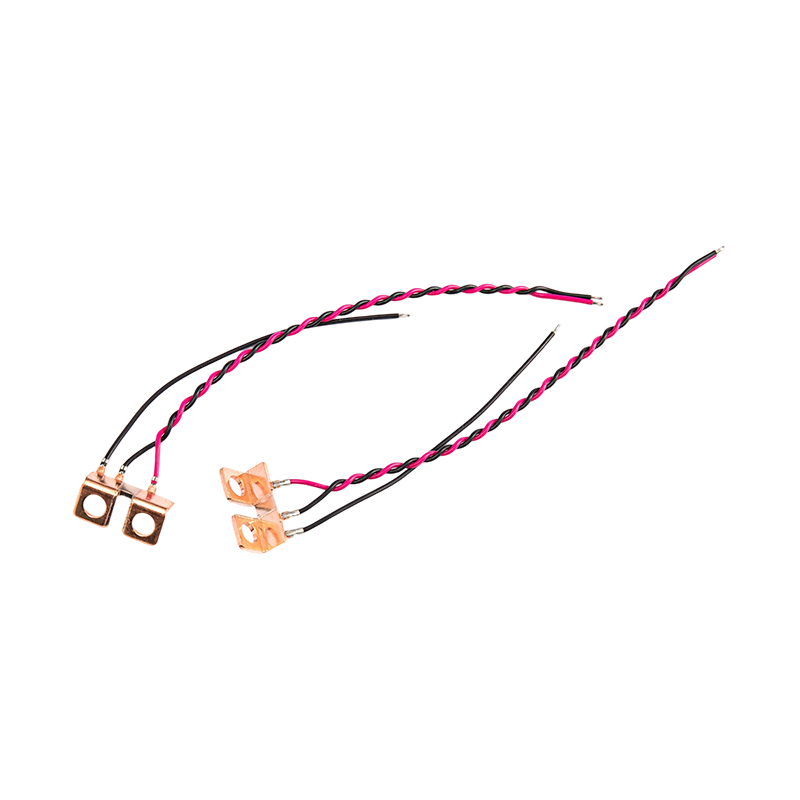

ইন্ডাস্ট্রিয়াল পাওয়ার ইলেকট্রনিক্স

শিল্প অ্যাপ্লিকেশন লিভারেজ যথার্থ বর্তমান শান্টs জন্য:

• মোটর ড্রাইভ সিস্টেম ভেক্টর নিয়ন্ত্রণের জন্য রিয়েল-টাইম বর্তমান প্রতিক্রিয়া প্রয়োজন
• পাওয়ার সাপ্লাই পর্যবেক্ষণ, লোড নিয়ন্ত্রণ এবং ত্রুটি সনাক্তকরণ নিশ্চিত করা
• সার্ভো ড্রাইভগুলি অবস্থান নিয়ন্ত্রণের জন্য উচ্চ-নির্ভুল কারেন্ট সেন্সিং দাবি করে
• এনার্জি মিটারিং সিস্টেমের জন্য সঠিক খরচ পরিমাপের প্রয়োজন
• নবায়নযোগ্য শক্তি ইনভার্টার সৌর এবং বায়ু সিস্টেমে বর্তমান প্রবাহ ট্র্যাক করে

ভোক্তা ইলেকট্রনিক্স এবং টেলিযোগাযোগ

কমপ্যাক্ট বর্তমান শান্ট প্রতিরোধকs এতে উন্নত কার্যকারিতা সক্ষম করুন:

• স্মার্টফোনের ব্যাটারি ব্যবস্থাপনা নিরাপদ চার্জিং চক্র নিশ্চিত করে
• ল্যাপটপ পাওয়ার অ্যাডাপ্টার আউটপুট কারেন্ট পর্যবেক্ষণ করছে
• 5G বেস স্টেশনগুলি আরএফ এমপ্লিফায়ার জুড়ে পাওয়ার ডিস্ট্রিবিউশন পরিচালনা করে
• ডেটা সেন্টার সরঞ্জাম সার্ভার স্তরে পাওয়ার খরচ ট্র্যাক করে
• পরিধানযোগ্য ডিভাইসগুলি সুনির্দিষ্ট বর্তমান পর্যবেক্ষণের মাধ্যমে ব্যাটারির জীবনকে অনুকূল করে

ডিজাইন বিবেচনা এবং সর্বোত্তম অভ্যাস

কেলভিন সংযোগ বাস্তবায়ন

কম-প্রতিরোধের সাথে সর্বাধিক নির্ভুলতা অর্জনের জন্য বর্তমান শান্ট প্রতিরোধকs , সঠিক কেলভিন (4-তারের) সংযোগ বাস্তবায়ন করা অপরিহার্য। এই কৌশলটি ভোল্টেজ-সেন্সিং পাথ থেকে বর্তমান-বহনকারী পাথগুলিকে আলাদা করে, সীসা এবং যোগাযোগ প্রতিরোধের কারণে সৃষ্ট ত্রুটিগুলি দূর করে।

বাস্তবায়ন নির্দেশিকা অন্তর্ভুক্ত:

• প্রতিরোধক উপাদানের নিকটতম প্রতিরোধক প্যাডের ভেতরের প্রান্ত থেকে রুট সেন্স লাইন
• সুষম পরিমাপ নিশ্চিত করতে ইন্দ্রিয় চিহ্নগুলির জন্য সমান দৈর্ঘ্য এবং মাত্রা বজায় রাখুন
• কারেন্ট সেন্স এমপ্লিফায়ারগুলিকে যতটা সম্ভব শান্টের কাছাকাছি রাখুন
• সোল্ডার উইকিং এবং অসম প্রতিরোধ রোধ করতে শান্ট প্যাডে ভিয়াস এড়িয়ে চলুন
• সাধারণ-মোড শব্দ প্রত্যাখ্যান করতে ইন্দ্রিয় লাইনের জন্য ডিফারেনশিয়াল পেয়ার রাউটিং ব্যবহার করুন

তাপ ব্যবস্থাপনার কৌশল

মধ্যে শক্তি অপচয় ডিসি কারেন্ট শান্ট প্রতিরোধক তাপ উৎপন্ন করে যা পরিমাপের নির্ভুলতাকে প্রভাবিত করতে পারে। কার্যকর তাপ ব্যবস্থাপনার প্রয়োজন:

• সঠিক ডিরেটিং—আয়ুষ্কাল বাড়াতে সর্বোচ্চ রেটিং-এর নিচে অপারেটিং প্রতিরোধক
• তাপ ছড়ানোর জন্য PCB-তে পর্যাপ্ত তামা এলাকা
• পরিবেষ্টনের নকশায় পরিবেষ্টিত তাপমাত্রা এবং বায়ুপ্রবাহের বিবেচনা
• তাপমাত্রা-প্ররোচিত প্রবাহ কমাতে কম TCR সহ উপকরণ নির্বাচন
• প্যানেল-টাইপ শান্ট মাউন্ট করার সময় তাপীয় ইন্টারফেস উপকরণ ব্যবহার

হাই-সাইড বনাম লো-সাইড সেন্সিং

এর বসানো বৈদ্যুতিক শান্টস সার্কিটের মধ্যে সিস্টেম কর্মক্ষমতা প্রভাবিত করে:

ইঞ্জিনিয়ারদের জন্য নির্বাচন নির্দেশিকা

প্রতিরোধের প্রয়োজনীয়তা গণনা করা হচ্ছে

সর্বোত্তম নির্ধারণ বর্তমান শান্ট প্রতিরোধক মান একাধিক কারণের ভারসাম্য জড়িত:

• লক্ষ্য ভোল্টেজ ড্রপ: আদর্শ ADC এবং মিটারের সাথে সামঞ্জস্যের জন্য সাধারণত 50-100mV
• সর্বাধিক বর্তমান: প্রয়োজনীয় প্রতিরোধ নির্ধারণ করতে R = V ÷ I গণনা করুন
• শক্তি অপচয়: যাচাই করুন P = I² × R একটি নিরাপত্তা মার্জিন সহ রেট সীমার মধ্যে থাকে
• সংকেত-থেকে-শব্দ অনুপাত: নিশ্চিত করুন যে নির্ভরযোগ্য পরিমাপের জন্য ভোল্টেজ ড্রপ সিস্টেম নয়েজ ফ্লোর ছাড়িয়ে গেছে

উপাদান নির্বাচনের মানদণ্ড

খাদ রচনা সরাসরি প্রভাবিত করে যথার্থ বর্তমান শান্ট কর্মক্ষমতা:

• ম্যাঙ্গানিন: TCR ~±10-50 ppm/°C এবং চমৎকার দীর্ঘমেয়াদী স্থায়িত্ব সহ নির্ভুল অ্যাপ্লিকেশনের জন্য পছন্দ করা হয়
• কনস্ট্যান্টান: সাধারণ শিল্প ব্যবহারের জন্য মাঝারি TCR সহ ভাল স্থিতিশীলতা অফার করে
• জেরানিন: উন্নত খাদ সর্বোচ্চ নির্ভুলতার প্রয়োজনীয়তার জন্য অতি-নিম্ন TCR প্রদান করে

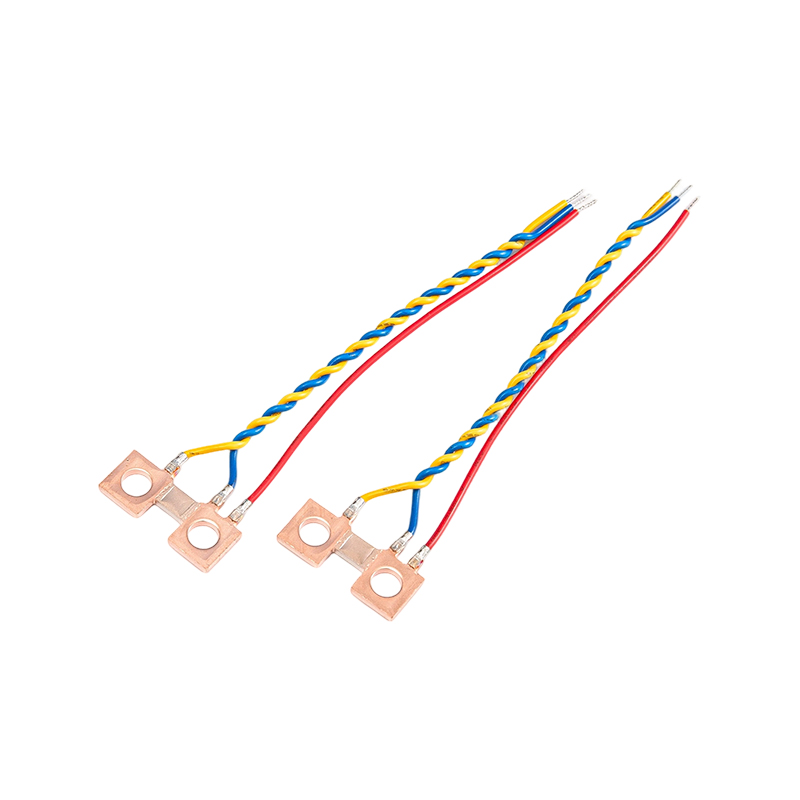

• তামা: উচ্চ-বর্তমান অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে খরচ প্রাথমিক উদ্বেগ

FAQ

একটি বর্তমান শান্ট প্রতিরোধক এবং একটি কারেন্ট সেন্স প্রতিরোধকের মধ্যে পার্থক্য কি?

যদিও পদগুলি প্রায়শই বিনিময়যোগ্যভাবে ব্যবহৃত হয়, তারা সাধারণত বিভিন্ন ব্যবহারের ক্ষেত্রে বোঝায়। কারেন্ট সেন্স প্রতিরোধক নিরীক্ষণ এবং নিয়ন্ত্রণের জন্য ইলেকট্রনিক সার্কিটে একত্রিত করা কম-প্রতিরোধের উপাদানগুলি, যা নির্ভুল অ্যাপ্লিকেশনের জন্য নিয়ন্ত্রিত ফ্রিকোয়েন্সি প্রতিক্রিয়া সহ ডিজাইন করা হয়। বর্তমান শান্ট প্রতিরোধক প্রায়শই উচ্চ-বর্তমান পরিমাপের সাথে যুক্ত থাকে এবং বিদ্যুৎ বিতরণ, উপকরণ বা মিটারিং অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে। উভয়ই একই ওহমের আইন নীতির উপর নির্ভর করে কিন্তু স্কেল, নির্মাণ এবং প্রয়োগের পরিবেশে ভিন্ন।

আমি কিভাবে আমার বর্তমান শান্ট প্রতিরোধকের জন্য সঠিক প্রতিরোধের মান নির্বাচন করব?

উপযুক্ত নির্বাচন resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

টিসিআর কী এবং বর্তমান শান্ট প্রতিরোধকের জন্য কেন এটি গুরুত্বপূর্ণ?

TCR (টেম্পারেচার কোফিসিয়েন্ট অফ রেজিস্ট্যান্স) পরিমাপ করে যে তাপমাত্রার সাথে কতটা রেজিস্ট্যান্স পরিবর্তিত হয়, তা ppm/°C (পার্টস প্রতি মিলিয়ন প্রতি ডিগ্রি সেলসিয়াসে) প্রকাশ করে। 100 ppm/°C TCR এবং 100Ω প্রাথমিক প্রতিরোধের সাথে একটি শান্ট প্রতিরোধকের জন্য, একটি 50°C তাপমাত্রার পরিবর্তন 0.5Ω প্রতিরোধের স্থানান্তর ঘটায়। এটি পরিমাপের নির্ভুলতাকে সরাসরি প্রভাবিত করে — উচ্চ TCR মানে তাপমাত্রা পরিবর্তিত হওয়ার সাথে সাথে আরও বেশি ত্রুটি। প্রিমিয়াম যথার্থ বর্তমান শান্টs TCR অফার করে যত কম ±10 ppm/°C, স্বয়ংচালিত (-40°C থেকে 125°C) এবং শিল্প অ্যাপ্লিকেশনের জন্য অপরিহার্য যেখানে তাপমাত্রার ওঠানামা উল্লেখযোগ্য।

একটি কেলভিন সংযোগ কি, এবং আমি কখন এটি ব্যবহার করব?

একটি কেলভিন (4-তার) সংযোগ চারটি টার্মিনাল ব্যবহার করে: দুটি কারেন্ট বহনের জন্য এবং ভোল্টেজ পরিমাপের জন্য দুটি উত্সর্গীকৃত সেন্স টার্মিনাল। এটি সীসা এবং যোগাযোগ প্রতিরোধের ত্রুটিগুলি দূর করে, যা মিলিওহম-রেঞ্জ শান্ট পরিমাপ করার সময় 2-তারের কনফিগারেশনে 10-15% পরিমাপের ত্রুটিগুলি প্রবর্তন করতে পারে। সকলের জন্য কেলভিন সংযোগ ব্যবহার করুন যথার্থ বর্তমান শান্ট অ্যাপ্লিকেশন, বিশেষ করে যখন প্রতিরোধের মান 10mΩ এর নিচে বা যখন 0.5% এর চেয়ে ভালো নির্ভুলতা প্রয়োজন। ইমপ্লিমেন্টেশনে রোধ প্যাডের ভিতর থেকে রাউটিং সেন্স লাইন এবং সমান ট্রেস দৈর্ঘ্য বজায় রাখা জড়িত।

বর্তমান পরিমাপের জন্য হল এফেক্ট সেন্সরগুলির সাথে বর্তমান শান্ট প্রতিরোধকগুলি কীভাবে তুলনা করে?

বর্তমান শান্ট প্রতিরোধকs উচ্চ নির্ভুলতা প্রদান করে (বিশেষ করে DC/কম ফ্রিকোয়েন্সিতে), কম খরচে, এবং বিস্তৃত ফ্রিকোয়েন্সি প্রতিক্রিয়া, ই কিন্তু তাপ উৎপন্ন করে (I²R ক্ষতি) এবং কোন গ্যালভানিক বিচ্ছিন্নতা প্রদান করে না। হল এফেক্ট সেন্সর অন্তর্নিহিত বিচ্ছিন্নতা এবং নগণ্য শক্তি ক্ষয় প্রদান করে কিন্তু বাহ্যিক চৌম্বক ক্ষেত্র দ্বারা প্রভাবিত মাঝারি নির্ভুলতা, এবং উচ্চ খরচ। ব্যাটারি ম্যানেজমেন্ট সিস্টেমের মতো উচ্চ নির্ভুলতা প্রয়োজন এমন ডিসি অ্যাপ্লিকেশনগুলির জন্য, শান্ট প্রতিরোধকগুলি সাধারণত পছন্দ করা হয়। হল সেন্সর পছন্দ করা হয় যখন বিচ্ছিন্নতা গুরুতর হয় বা উচ্চ-বর্তমান অ্যাপ্লিকেশনগুলিতে যেখানে তাপ অপচয় একটি উদ্বেগের বিষয়।

ডিসি টি শান্ট প্রতিরোধকের জন্য স্ট্যান্ডার্ড ভোল্টেজ ড্রপগুলি কী কী?

শিল্প-মান ডিসি কারেন্ট শান্ট প্রতিরোধক সাধারণত রেট করা কারেন্টে 75mV উৎপন্ন করে, যদিও 50mV এবং 100mV ভেরিয়েন্টগুলিও সাধারণ। এই প্রমিতকরণ এই নির্দিষ্ট ভোল্টেজ রেঞ্জের জন্য ডিজাইন করা অ্যানালগ প্যানেল মিটার এবং পরিমাপ যন্ত্রগুলির সাথে সামঞ্জস্যতা নিশ্চিত করে। উদাহরণস্বরূপ, একটি 100A/75mV শান্টের 0.00075Ω প্রতিরোধ ক্ষমতা রয়েছে, যখন একটি 50A/75mV শান্টের 0.0015Ω আছে। বিদ্যমান সরঞ্জামগুলির জন্য শান্ট নির্বাচন করার সময়, সঠিক স্কেলিং এবং নির্ভুলতা নিশ্চিত করতে মিটারের পূর্ণ-স্কেল ভোল্টেজের প্রয়োজনীয়তা যাচাই করুন।

বর্তমান শান্ট প্রতিরোধক কি এসি অ্যাপ্লিকেশনে ব্যবহার করা যেতে পারে?

হ্যাঁ, বর্তমান শান্ট প্রতিরোধকs AC পরিমাপের জন্য কাজ, কিন্তু বিবেচনা ডিসি অ্যাপ্লিকেশন থেকে ভিন্ন। ওয়্যারওয়াউন্ড শান্টগুলি ইন্ডাকট্যান্স প্রদর্শন করে যা উচ্চতর ফ্রিকোয়েন্সিতে ফেজ স্থানান্তর এবং পরিমাপ ত্রুটির কারণ হতে পারে। মেটাল ফয়েল বা মেটাল প্লেট শান্ট কম ইন্ডাকট্যান্স এবং ভালো এসি পারফরম্যান্স প্রদান করে। বিশুদ্ধ এসি অ্যাপ্লিকেশনের জন্য, কারেন্ট ট্রান্সফরমার (CTs) প্রায়শই পছন্দ করা হয় কারণ তারা বিচ্ছিন্নতা প্রদান করে এবং তাপ উৎপাদন ছাড়াই উচ্চ স্রোত পরিচালনা করে। যাইহোক, ডিসি-বায়সড এসি বা ওয়াইড-ফ্রিকোয়েন্সি রেঞ্জের প্রয়োজনীয়তার জন্য, ফ্রিকোয়েন্সি প্রতিক্রিয়ার জন্য সঠিকভাবে নির্দিষ্ট করা হলে শান্ট প্রতিরোধক কার্যকর থাকে।

বর্তমান শান্ট প্রতিরোধক পরিমাপের ত্রুটির কারণ কী এবং আমি কীভাবে সেগুলি কমাতে পারি?

প্রাথমিক ত্রুটির উত্সগুলির মধ্যে রয়েছে: থার্মাল ড্রিফ্ট (নিম্ন-টিসিআর উপাদান নির্বাচন করে ন্যূনতম), সীসা প্রতিরোধ (কেলভিন সংযোগের মাধ্যমে নির্মূল), থার্মোইলেকট্রিক ভোল্টেজ (সামঞ্জস্যপূর্ণ উপাদান ব্যবহার এবং তাপমাত্রা গ্রেডিয়েন্ট দ্বারা হ্রাস), PCB বিন্যাস সমস্যা (সঠিক ট্রেস রাউটিং এবং এমপ্লিফায়ার প্লেসমেন্ট এবং সেলফ-ডিজাইনিং এবং থারম্যানিং-এর মাধ্যমে সমাধান করা)। অতিরিক্ত কারণগুলির মধ্যে রয়েছে সোল্ডারিং গুণমান, টার্মিনালগুলিতে যোগাযোগের প্রতিরোধ এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ। প্রস্তুতকারকের লেআউট নির্দেশিকা অনুসরণ করা এবং যথাযথ তাপ ব্যবস্থাপনার প্রয়োগ নির্ভুল অ্যাপ্লিকেশনগুলিতে মোট ত্রুটি 0.1% এর নিচে কমাতে পারে।

স্বয়ংচালিত বর্তমান শান্ট প্রতিরোধকগুলিতে আমার কোন শংসাপত্রগুলি সন্ধান করা উচিত?

স্বয়ংচালিত অ্যাপ্লিকেশনের জন্য, সন্ধান করুন বর্তমান শান্ট প্রতিরোধকs AEC-Q200 যোগ্যতা সহ—স্বয়ংচালিত পরিবেশে প্যাসিভ কম্পোনেন্ট স্ট্রেস পরীক্ষার জন্য বৈশ্বিক মান। অতিরিক্ত গুরুত্বপূর্ণ শংসাপত্রের মধ্যে রয়েছে ISO9001 (গুণমান ব্যবস্থাপনা), ISO14001 (পরিবেশগত), এবং ISO45001 (পেশাগত স্বাস্থ্য এবং নিরাপত্তা)। আন্তর্জাতিক বাজারের জন্য, UL স্বীকৃতি, TUV সার্টিফিকেশন, এবং EU ROHS/RECH নির্দেশাবলীর সাথে সম্মতি নিয়ন্ত্রক আনুগত্য নিশ্চিত করে। এই সার্টিফিকেশন গ্যারান্টি উপাদানগুলি স্বয়ংচালিত তাপমাত্রা রেঞ্জ (-40°C থেকে 125°C), কম্পন, এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার প্রয়োজনীয়তা সহ্য করতে পারে।

আমি কিভাবে আমার বর্তমান শান্ট প্রতিরোধকের জন্য প্রয়োজনীয় পাওয়ার রেটিং গণনা করব?

P = I² × R ব্যবহার করে শক্তি অপচয় গণনা করুন, যেখানে I হল সর্বাধিক অবিচ্ছিন্ন কারেন্ট, এবং R হল শান্ট প্রতিরোধ। গণনা করা শক্তির উপরে 25-50% নিরাপত্তা মার্জিন প্রয়োগ করুন। উদাহরণস্বরূপ, একটি 5mΩ শান্টের মাধ্যমে 20A এর সাথে: P = 20² × 0.005 = 2W। একটি 3W বা উচ্চতর রেটযুক্ত প্রতিরোধক নির্বাচন করুন। ডিরেটিং বক্ররেখা বিবেচনা করুন-অনেক প্রতিরোধক অবশ্যই 70°C পরিবেষ্টিত তাপমাত্রার উপরে ডিরেটেড হতে হবে। স্পন্দিত অ্যাপ্লিকেশনের জন্য, প্রতিরোধকের পালস ক্ষমতা যাচাই করুন কারণ পিক পাওয়ার হ্যান্ডলিং প্রায়ই ক্রমাগত রেটিং অতিক্রম করে। নির্দিষ্ট ডিরেটিং প্রয়োজনীয়তার জন্য সর্বদা প্রস্তুতকারকের ডেটাশীটগুলির সাথে পরামর্শ করুন৷৷
