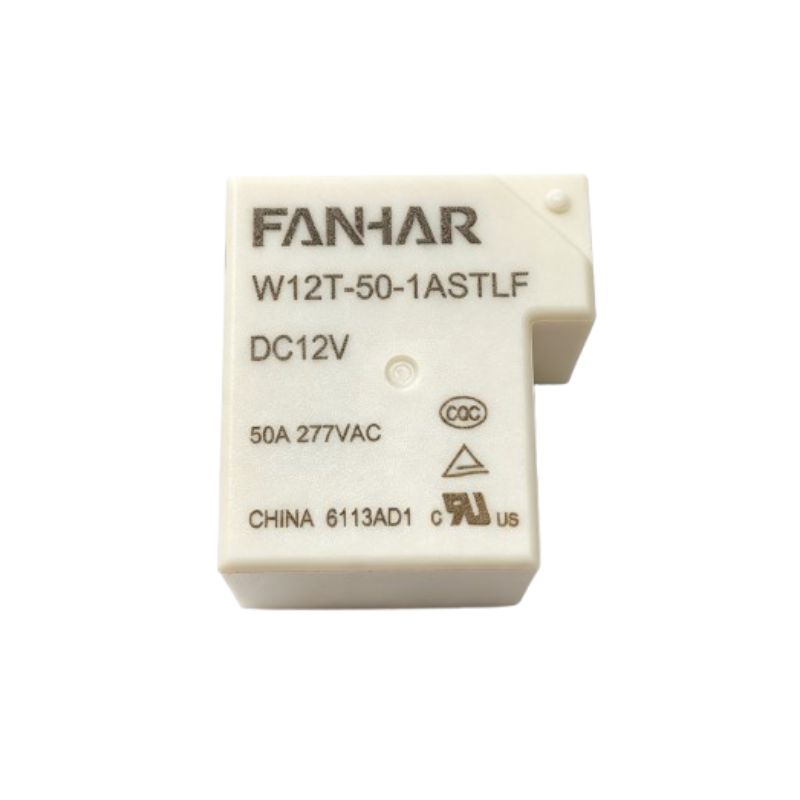

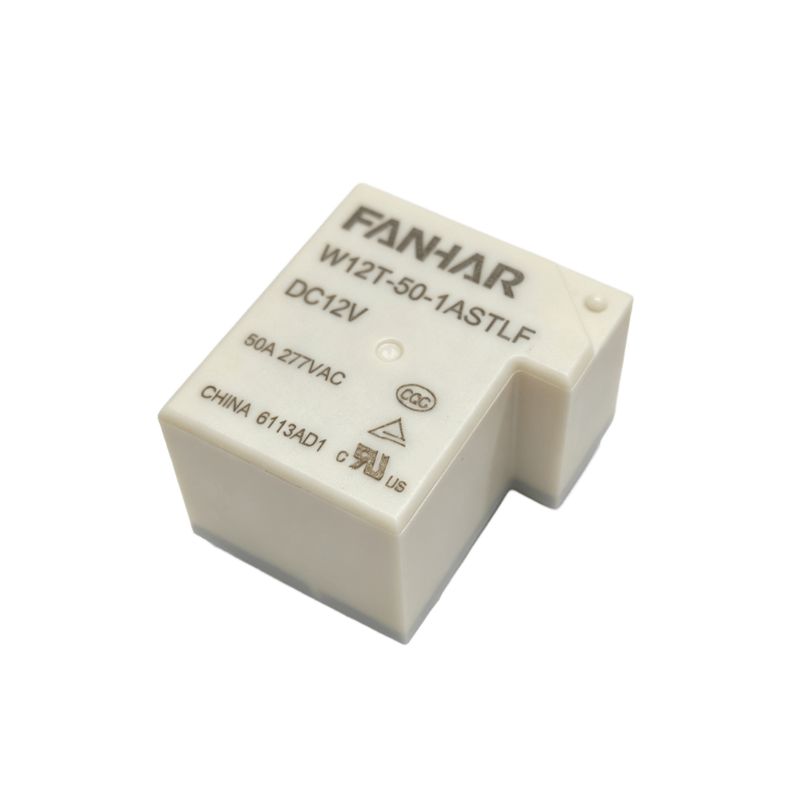

W12T-50 50A 60A নতুন এনার্জি রিলে UL TUV CQC কমপ্লায়েন্ট

স্পেসিফিকেশন

আইটেম

যোগাযোগের ডেটা

যোগাযোগ ব্যবস্থা

1A, 1C

যোগাযোগ প্রতিরোধ (প্রাথমিক)

50mΩ(6VDC 1A)

যোগাযোগ উপাদান

AgSnO ₂

রেট মান

রেটেড লোড (প্রতিরোধ লোড)

NO: 60A  277/250VAC
50A  277/250VAC
40A  277/250VAC
NC:20A  277/250VAC

Max.switching ভোল্টেজ

277VAC

Max.switching বর্তমান

50A

সর্বোচ্চ সুইচিং ক্ষমতা

13850VA

লোড করার অনুমতি দেওয়া হচ্ছে

5VDC 100mA

বৈদ্যুতিক

কর্মক্ষমতা

অন্তরণ প্রতিরোধের (প্রাথমিক)

1000MΩ(500VDC)

অস্তরক শক্তি (প্রাথমিক)

খোলা পরিচিতি মধ্যে

1500VAC, 1মিনিট

কয়েল এবং পরিচিতির মধ্যে

2500VAC(স্ট্যান্ডার্ড টাইপ)/4000VAC, 1মিনিট

সময় কাজ

≤20ms

মুক্তির সময়

≤10ms

যান্ত্রিক

কর্মক্ষমতা

শক প্রতিরোধের

কার্যকরী

98m/s2

ধ্বংসাত্মক

980m/s2

কম্পন প্রতিরোধ

10Hz~55Hz 1.5mm DA

সহনশীলতা

যান্ত্রিক

5× 106ops

বৈদ্যুতিক(Room temperature)

NO:60A  277/250VAC               1×10 ⁴ অপস  (চালু/বন্ধ=1s/9s)
50A  277/250VAC               2×10 ⁴ অপস  (চালু/বন্ধ=1s/9s)
40A  277/250VAC                3×10 ⁴ অপস  (চালু/বন্ধ=1s/9s)
NC:20A  277/250VAC               2×10 ⁴ অপস  (চালু/বন্ধ=1s/9s)

অপারেটিং শর্ত

পরিবেষ্টিত তাপমাত্রা

-40℃~85℃

আর্দ্রতা

5% থেকে 90%

সমাপ্তি

পিসিবি

একক ওজন

প্রায় 30 গ্রাম

নির্মাণ

প্লাস্টিক সিল, ফ্লাক্স প্রমাণিত
