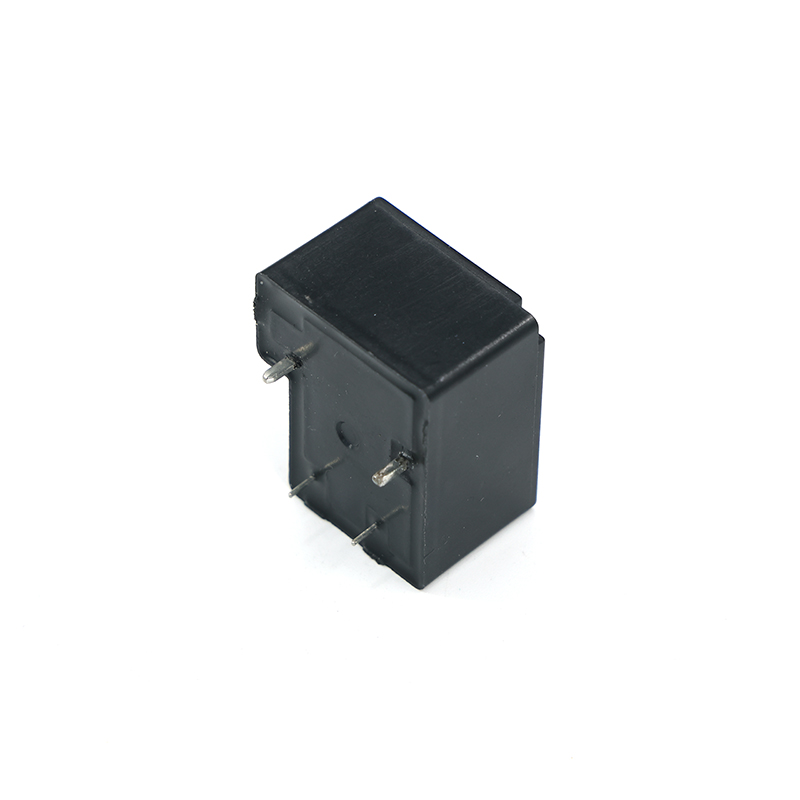

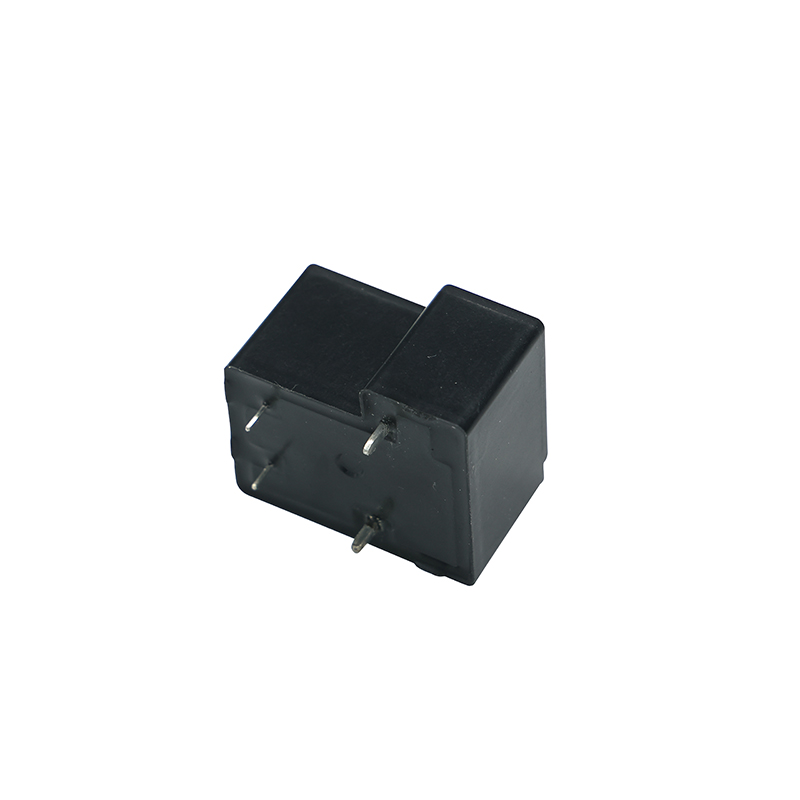

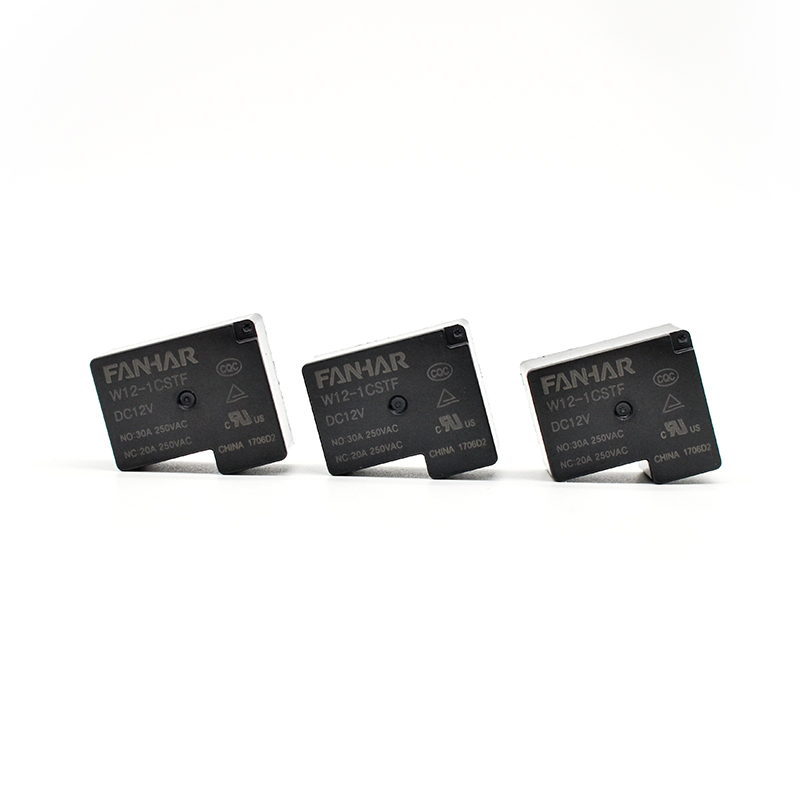

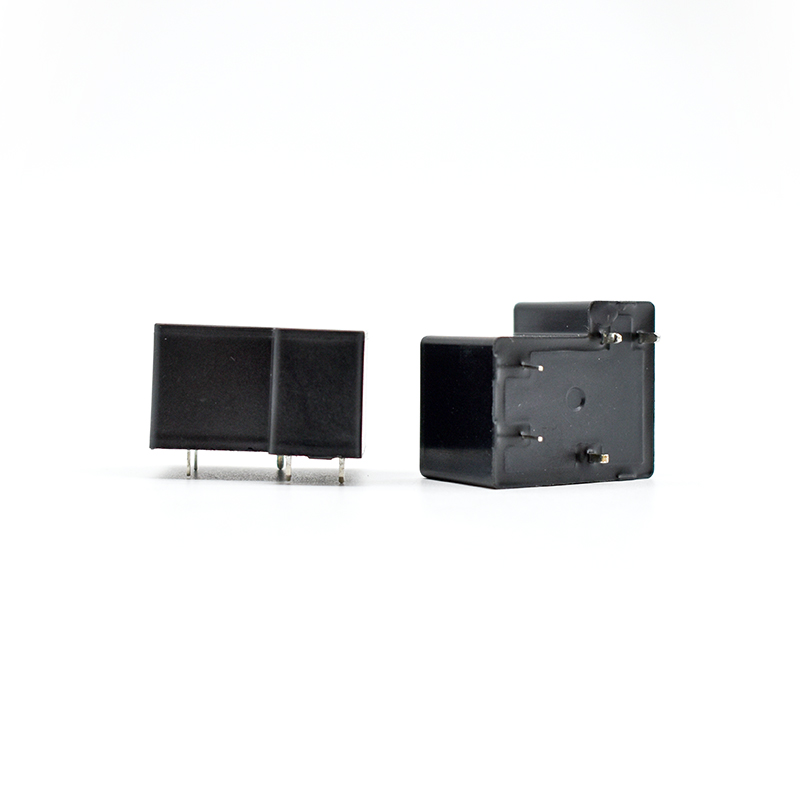

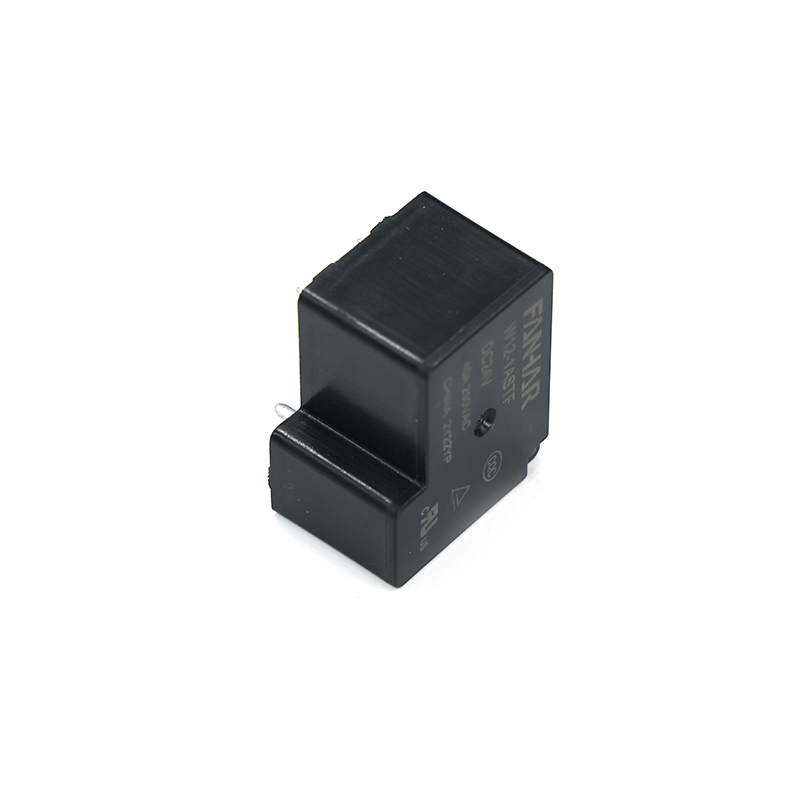

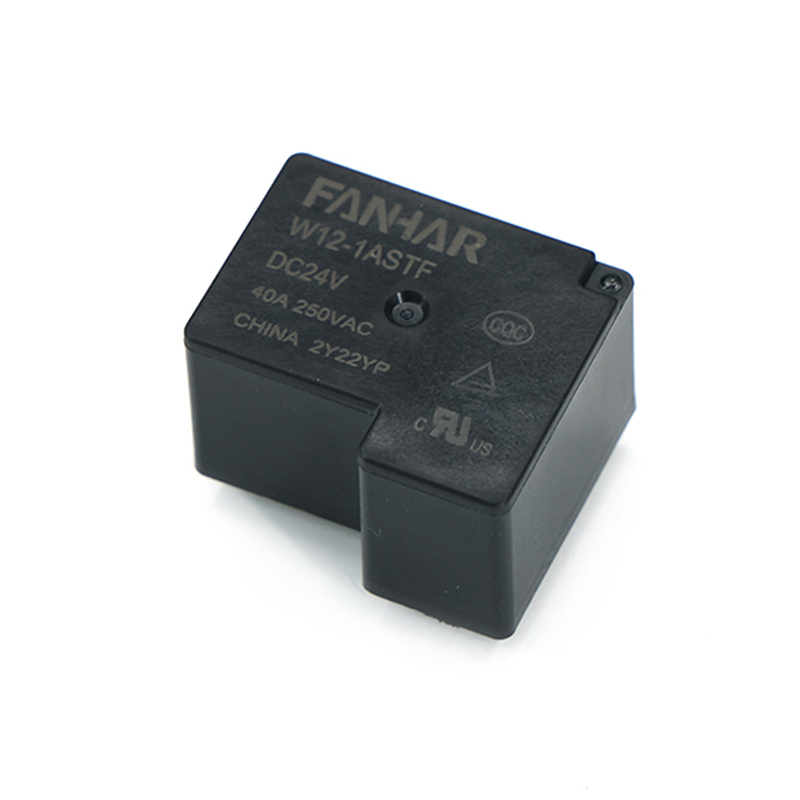

W12 30A 40A পাওয়ার রিলে UL TUV CQC কমপ্লায়েন্ট

স্পেসিফিকেশন

আইটেম

স্ট্যান্ডার্ড

BG টাইপ

যোগাযোগের ডেটা

যোগাযোগ ব্যবস্থা

1A, 1C

1A

যোগাযোগ প্রতিরোধ (প্রাথমিক)

≤100mΩ(6VDC 1A)

100mΩ(6VDC 1A)

যোগাযোগ উপাদান

AgNi､AgSnO ₂

রেট মান

রেটেড লোড (প্রতিরোধ লোড)

30A(স্ট্যান্ডার্ড)/40A  250VAC
20A  30VDC

30A  250VAC
20A  48VDC

Max.switching ভোল্টেজ

277VAC/30VDC

277VAC/48VDC

Max.switching বর্তমান

40A

সর্বোচ্চ সুইচিং ক্ষমতা

10000VA/600W

7500VA/960W

লোড করার অনুমতি দেওয়া হচ্ছে

5VDC 100mA

বৈদ্যুতিক কর্মক্ষমতা

অন্তরণ প্রতিরোধের (প্রাথমিক)

1000MΩ(500VDC)

অস্তরক শক্তি (প্রাথমিক)

খোলা পরিচিতি মধ্যে

1500VAC, 1মিনিট

2500VAC, 1মিনিট

কয়েল এবং পরিচিতির মধ্যে

2500VAC(স্ট্যান্ডার্ড)/4000VAC, 1মিনিট

সময় কাজ

≤15ms

≤20ms

মুক্তির সময়

≤10ms

≤15ms

যান্ত্রিক কর্মক্ষমতা

শক প্রতিরোধের

কার্যকরী

98m/s ² (10G)

ধ্বংসাত্মক

980m/s ² (100 গ্রাম)

কম্পন প্রতিরোধের

10Hz~55Hz 1.5mm DA

সহনশীলতা

যান্ত্রিক

5× 10 ⁶ অপস

বৈদ্যুতিক (ঘরের তাপমাত্রা)

40A 250VAC  2×10 ⁴ অপস(ON/OFF=1s/9s)
30A 250VAC  5×10 ⁴ অপস(ON/OFF=1s/9s)
20A 30VDC  1×10 ⁵ অপস(ON/OFF=1s/9s)

40A 250VAC  2×10 ⁴ অপস(ON/OFF=1s/9s)
30A 250VAC  5×10 ⁴ অপস(ON/OFF=1s/9s)
20A 48VDC  5×10 ⁴ অপস(ON/OFF=1s/9s)

অপারেটিং শর্ত

পরিবেষ্টিত তাপমাত্রা

-40℃~85℃

আর্দ্রতা

5% থেকে 90%

সমাপ্তি

পিসিবি

একক ওজন

প্রায় 27 গ্রাম

নির্মাণ

প্লাস্টিক সিল, ফ্লাক্স প্রমাণিত
