W12T 40A পাওয়ার রিলে | ইভি চার্জিং এবং ফটোভোলটাইক সিস্টেমের জন্য পিসিবি রিলে

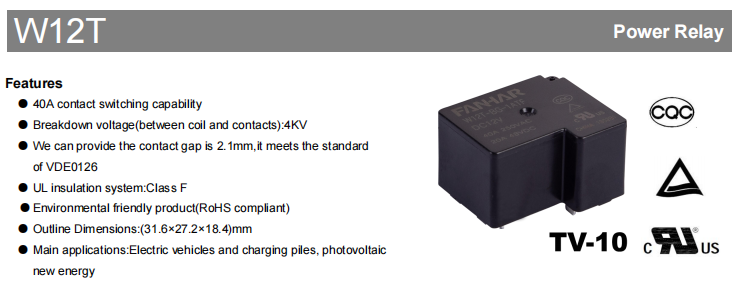

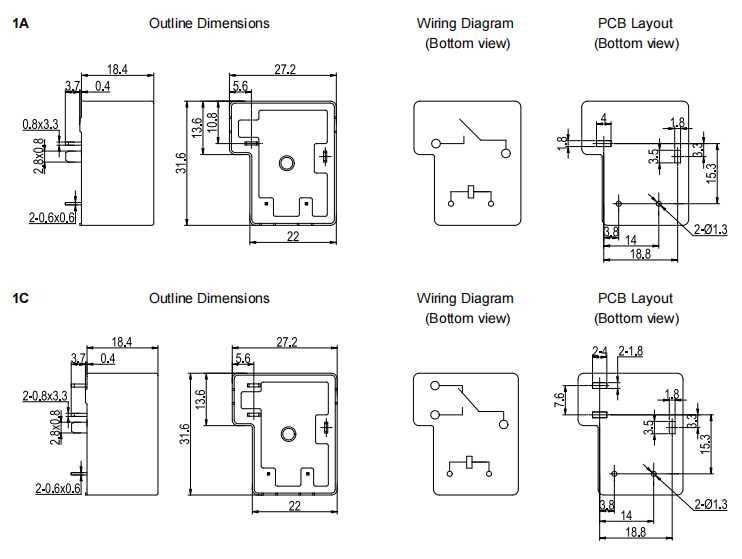

W12T FANHAR Electronics দ্বারা চালু করা একটি 40A পাওয়ার রিলে, বৈদ্যুতিক যানবাহন, চার্জিং পাইলস এবং ফটোভোলটাইক (PV) পুনর্নবীকরণযোগ্য শক্তি সিস্টেমের মতো উচ্চ-ক্ষমতা পাওয়ার নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। রিলেতে একটি 40A কন্টাক্ট সুইচিং ক্ষমতা, কয়েল এবং কন্টাক্টের মধ্যে 4000VAC এর সর্বোচ্চ ডাইলেকট্রিক সহ্য ভোল্টেজ এবং ≥2.1 মিমি একটি ঐচ্ছিক যোগাযোগের ফাঁক রয়েছে। উচ্চ-লোড স্যুইচিং কর্মক্ষমতা নিশ্চিত করার সময়, এটি নতুন শক্তি সরঞ্জামগুলিতে বৈদ্যুতিক নিরোধক এবং নিরাপত্তার প্রয়োজনীয়তাও পূরণ করে। একটি কমপ্যাক্ট PCB-মাউন্ট ডিজাইনের সাথে, W12T শুধুমাত্র 31.6 × 27.2 × 18.4 মিমি পরিমাপ করে এবং বিভিন্ন সরঞ্জাম ডিজাইনের প্রয়োজন অনুসারে কয়েল ভোল্টেজ বিকল্পের বিস্তৃত পরিসরে উপলব্ধ। এটি ব্যাপকভাবে নতুন শক্তি শক্তি নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।

1. পণ্য বৈশিষ্ট্য

40A উচ্চ-বর্তমান সুইচিং ক্ষমতা
W12T-এর 40A 250VAC-এর রেট করা কন্ট্রোল লোড রয়েছে। স্ট্যান্ডার্ড টাইপ 20A 30VDC DC লোড সমর্থন করে, যখন BG টাইপ 20A 48VDC DC লোড সমর্থন করে। সর্বোচ্চ স্যুইচিং ক্ষমতা 10000VA পৌঁছে, উচ্চ-শক্তি সরঞ্জামের শক্তি নিয়ন্ত্রণ প্রয়োজনীয়তা পূরণ করে।

উন্নত সিস্টেম নিরাপত্তার জন্য উচ্চ নিরোধক কর্মক্ষমতা
নতুন শক্তি সরঞ্জামের নিরোধক প্রয়োজনীয়তা মোকাবেলার জন্য, W12T চমৎকার বৈদ্যুতিক নিরোধক অফার করে:

কুণ্ডলী এবং পরিচিতিগুলির মধ্যে সর্বাধিক অস্তরক সহ্য ভোল্টেজ: 4000VAC

পরিচিতিগুলির মধ্যে অস্তরক প্রতিরোধক ভোল্টেজ (বিজি টাইপ): 2500VAC

প্রাথমিক অন্তরণ প্রতিরোধের: 1000MΩ (500VDC এ)

উচ্চতর নিরোধক কর্মক্ষমতা উন্নত অপারেশনাল নিরাপত্তা এবং নির্ভরযোগ্যতা অবদান.

ঐচ্ছিক যোগাযোগের ফাঁক ≥2.1 মিমি
W12T BG প্রকার ইউরোপীয় VDE0126 ফটোভোলটাইক স্ট্যান্ডার্ড মেনে ≥2.1 মিমি যোগাযোগের ফাঁক প্রদান করে। এটি নির্দিষ্ট PV সিস্টেম অ্যাপ্লিকেশনে বৃহত্তর যোগাযোগ বিচ্ছিন্ন দূরত্বের চাহিদা পূরণ করে।

উচ্চ মানের যোগাযোগ উপাদান
W12T সিরিজ যোগাযোগ উপাদান হিসাবে AgSnO₂ (সিলভার-টিন অক্সাইড) ব্যবহার করে। AgSnO₂ চমৎকার চাপ ক্ষয় প্রতিরোধ, কম এবং স্থিতিশীল যোগাযোগ প্রতিরোধ, ভাল তাপ পরিবাহিতা, এবং অসামান্য অ্যান্টি-ওয়েল্ডিং কর্মক্ষমতা প্রদর্শন করে। এটি কার্যকরভাবে আর্কিং হ্রাস করে এবং রিলে পরিষেবা জীবন প্রসারিত করে।

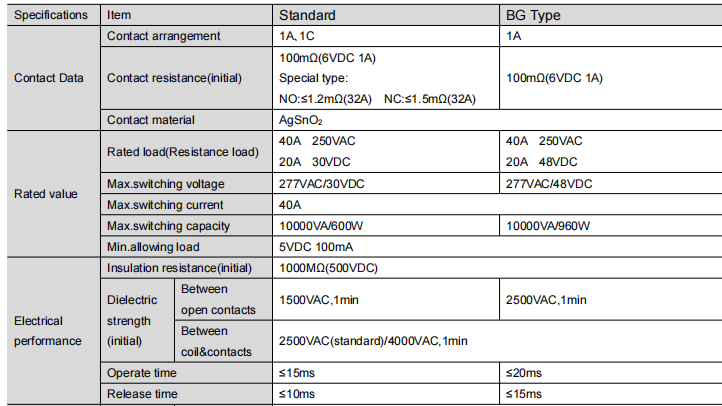

2. কর্মক্ষমতা পরামিতি

কয়েল ভোল্টেজ বিকল্পের বিস্তৃত পরিসর
বিভিন্ন কন্ট্রোল সিস্টেম ডিজাইনের জন্য, W12T একাধিক কয়েল ভোল্টেজে পাওয়া যায়, যার মধ্যে রয়েছে:
[মূল ডেটাশিটে কয়েল স্পেসিফিকেশন টেবিলটি পড়ুন]

স্ট্যান্ডার্ড টাইপ কয়েল রেটেড পাওয়ার: 900mW

বিজি টাইপ কয়েল রেটেড পাওয়ার: 1400mW

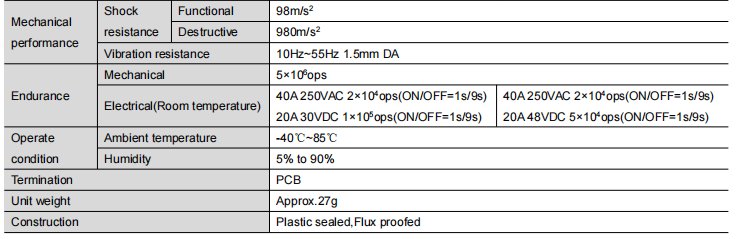

স্থিতিশীল এবং নির্ভরযোগ্য যান্ত্রিক এবং বৈদ্যুতিক কর্মক্ষমতা
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

যান্ত্রিক জীবন: 5 মিলিয়ন অপারেশন

বৈদ্যুতিক জীবন:

40A 250VAC: 20,000 অপারেশন

20A 30VDC (স্ট্যান্ডার্ড টাইপ): 100,000 অপারেশন

20A 48VDC (BG টাইপ): 50,000 অপারেশন

কাজ করার সময় (স্ট্যান্ডার্ড টাইপ): ≤15ms

প্রকাশের সময় (স্ট্যান্ডার্ড টাইপ): ≤10ms

অপারেটিং তাপমাত্রা পরিসীমা: -40°C থেকে 85°C , বিভিন্ন শিল্প এবং নতুন শক্তি সরঞ্জাম অ্যাপ্লিকেশনের জন্য উপযুক্ত.

একাধিক নিরাপত্তা অনুমোদন

W12T has obtained several domestic and international product certifications, including: UL / cUL, TÜV, সিকিউসি

এই সার্টিফিকেশনগুলি 40A AC লোড এবং 20A DC লোড অ্যাপ্লিকেশনগুলিকে কভার করে, বিভিন্ন বাজারে পণ্যের ব্যবহার সমর্থন করে৷

3. সাধারণত আবেদন এলাকা

পণ্যের ডেটাশিট অনুসারে, W12T প্রাথমিকভাবে ব্যবহৃত হয়:

বৈদ্যুতিক যানবাহন (ইভি)

নতুন শক্তির গাড়ির চার্জিং পাইলস

ফটোভোলটাইক (PV) পুনর্নবীকরণযোগ্য শক্তি সরঞ্জাম

এর উচ্চ বর্তমান স্যুইচিং ক্ষমতা এবং নিরোধক কর্মক্ষমতা উপরোক্ত অ্যাপ্লিকেশনের শক্তি নিয়ন্ত্রণ প্রয়োজনীয়তা পূরণ করে।

4. কেন W12T পাওয়ার রিলে বেছে নিন?

নতুন শক্তি সেক্টরের জন্য ডিজাইন করা একটি 40A পাওয়ার রিলে হিসাবে, W12T উচ্চ লোড ক্ষমতা, নিরোধক কর্মক্ষমতা এবং নির্ভরযোগ্যতাকে একত্রিত করে। মূল সুবিধার মধ্যে রয়েছে:

40A এসি লোড সুইচিং ক্ষমতা

4000VAC ডাইইলেকট্রিক পর্যন্ত কয়েল এবং পরিচিতির মধ্যে ভোল্টেজ সহ্য করে

ঐচ্ছিক যোগাযোগের ফাঁক ≥2.1 মিমি, VDE0126 PV স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ

5V থেকে 110VDC পর্যন্ত কয়েল ভোল্টেজের বিস্তৃত পরিসর

UL ক্লাস F নিরোধক সিস্টেম

অপারেটিং তাপমাত্রা পরিসীমা -40°C থেকে 85°C

UL, TÜV, CQC, ইত্যাদি দ্বারা প্রত্যয়িত

বৈদ্যুতিক যানবাহন, চার্জিং পাইলস, ফটোভোলটাইক এবং অন্যান্য নতুন শক্তি অ্যাপ্লিকেশনের জন্য উপযুক্ত

5. সারাংশ

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
