বাড়ি / খবর / শিল্প সংবাদ / শিল্প নিয়ন্ত্রণ, স্পট ওয়েল্ডিং এবং পাওয়ার সাপ্লাই সরঞ্জামের জন্য FH12 40A পাওয়ার রিলে

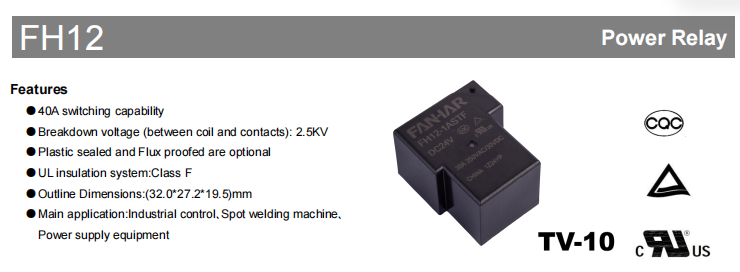

দ FH12 পাওয়ার রিলে শিল্প নিয়ন্ত্রণ, স্পট ওয়েল্ডিং মেশিন, এবং পাওয়ার সাপ্লাই সরঞ্জামে উচ্চ-কারেন্ট স্যুইচিংয়ের জন্য ডিজাইন করা হয়েছে। একটি সর্বাধিক সুইচিং বর্তমান সমন্বিত 40A , এর অস্তরক শক্তি কয়েল এবং পরিচিতির মধ্যে 2500VAC , এবং ক ক্লাস F UL নিরোধক সিস্টেম , FH12 শিল্প অ্যাপ্লিকেশনের চাহিদার জন্য নির্ভরযোগ্য বৈদ্যুতিক কর্মক্ষমতা প্রদান করে। উভয়েই পাওয়া যায় প্লাস্টিকের সিল করা এবং প্রবাহ-প্রমাণ নির্মাণ, এটি বিভিন্ন অপারেটিং পরিবেশ অনুযায়ী নির্বাচন করা যেতে পারে।
1. FH12 এর মূল বৈশিষ্ট্য পাওয়ার রিলে
40A স্যুইচিং ক্ষমতা
দ FH12 supports a maximum switching current of 40A এর সর্বাধিক সুইচিং ক্ষমতা সহ 7500VA , এটিকে নির্ভরযোগ্য উচ্চ-কারেন্ট স্যুইচিং প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
নির্ভরযোগ্য বৈদ্যুতিক নিরোধক
দ relay provides an insulation resistance of 1000MΩ (500VDC) এবং a dielectric strength of কয়েল এবং পরিচিতির মধ্যে 2500VAC অপারেশন চলাকালীন নিরাপদ বৈদ্যুতিক বিচ্ছিন্নতা বজায় রাখতে সাহায্য করে।
একাধিক পরিচিতি কনফিগারেশন
দ FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
ব্যবহারকারীদের বিভিন্ন সার্কিট ডিজাইনের জন্য উপযুক্ত কনফিগারেশন নির্বাচন করার অনুমতি দেয়।
প্লাস্টিক সিল বা ফ্লাক্স-প্রুফ নির্মাণ
দুটি নির্মাণ বিকল্প উপলব্ধ: ফ্লাক্স-প্রুফ এবং প্লাস্টিক সিল।
ডেটাশীট অনুসারে, ফ্লাক্স-প্রুফ সংস্করণটি পরিষ্কার পরিবেশের জন্য সুপারিশ করা হয়, যখন প্লাস্টিক সিল করা সংস্করণটি ধুলো বা ক্ষয়কারী গ্যাস যেমন H₂S, SO₂ এবং NO₂যুক্ত পরিবেশের জন্য উপযুক্ত৷
ক্লাস F নিরোধক সিস্টেম
দ FH12 complies with the UL ক্লাস F নিরোধক সিস্টেম , শিল্প বৈদ্যুতিক সরঞ্জাম জন্য আন্তর্জাতিক নিরোধক প্রয়োজনীয়তা পূরণ.

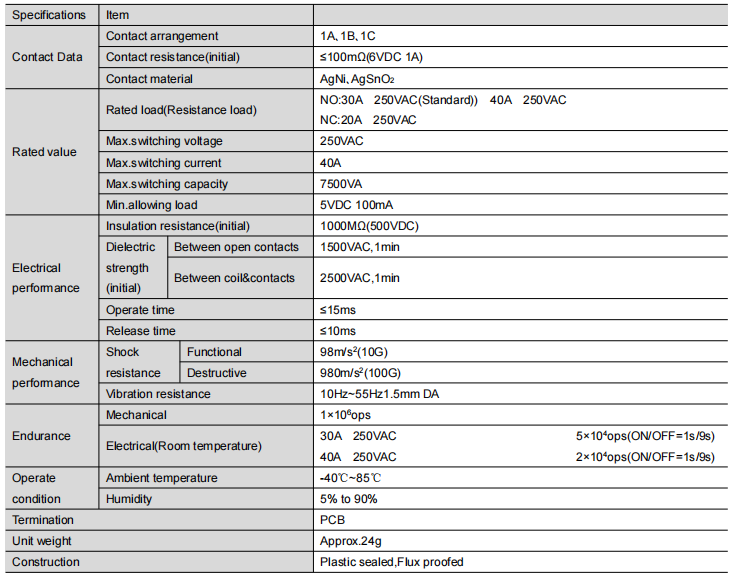

2. প্রযুক্তিগত বিশেষ উল্লেখ
3. কর্মক্ষমতা
দ FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
বৈদ্যুতিক কর্মক্ষমতা
- অন্তরণ প্রতিরোধের: 1000MΩ (500VDC)
- খোলা পরিচিতির মধ্যে অস্তরক শক্তি: 1 মিনিটের জন্য 1500VAC
- কয়েল এবং পরিচিতির মধ্যে অস্তরক শক্তি: 1 মিনিটের জন্য 2500VAC
অপারেটিং গতি
- কাজ করার সময়: ≤15ms
- মুক্তির সময়: ≤10ms
যান্ত্রিক কর্মক্ষমতা
- কার্যকরী শক প্রতিরোধের: 98m/s² (10G)
- ধ্বংসাত্মক শক প্রতিরোধের: 980m/s² (100G)
- কম্পন প্রতিরোধের: 10Hz–55Hz, 1.5 মিমি ডবল প্রশস্ততা
সেবা জীবন
- যান্ত্রিক সহনশীলতা: 1 × 10⁶ অপারেশন
- বৈদ্যুতিক সহনশীলতা:
- 30A 250VAC: 5 × 10⁴ অপারেশন
- 40A 250VAC: 2 × 10⁴ অপারেশন

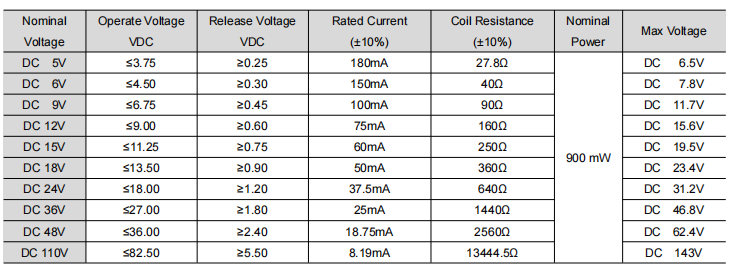

4. উপলব্ধ কুণ্ডলী ভোল্টেজ
দ FH12 supports multiple DC coil voltage options, including:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V, এবং 110V DC , রিলে বিভিন্ন সিস্টেম ভোল্টেজ প্রয়োজনীয়তা মেলে অনুমতি দেয়.
5. সাধারণ অ্যাপ্লিকেশন
পণ্যের ডেটাশিট অনুসারে, FH12 প্রাথমিকভাবে এর জন্য ডিজাইন করা হয়েছে:
উচ্চ-বর্তমান লোডের নির্ভরযোগ্য সুইচিং প্রয়োজন শিল্প নিয়ন্ত্রণ সরঞ্জামের জন্য উপযুক্ত।
স্পট ওয়েল্ডিং মেশিন
স্পট ওয়েল্ডিং সরঞ্জামের জন্য ডিজাইন করা হয়েছে যেখানে স্থিতিশীল রিলে স্যুইচিং কর্মক্ষমতা প্রয়োজন।
পাওয়ার সাপ্লাই ইকুইপমেন্ট
নির্দিষ্ট বৈদ্যুতিক রেটিং এর মধ্যে নির্ভরযোগ্য সুইচিং কর্মক্ষমতা প্রয়োজন পাওয়ার সাপ্লাই সরঞ্জামের জন্য প্রযোজ্য।

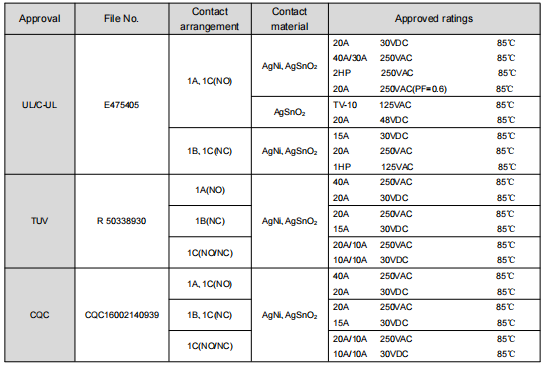

6 . নিরাপত্তা সার্টিফিকেশন
দ FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
দ approved ratings vary depending on the contact arrangement and contact material.
7. প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)
প্রশ্ন 1: FH12 পাওয়ার রিলে এর সর্বাধিক সুইচিং কারেন্ট কত?
দ FH12 supports a maximum switching current of 40A এবং a maximum switching capacity of 7500VA .
প্রশ্ন 2: কি যোগাযোগ ব্যবস্থা পাওয়া যায়?
দ relay is available in 1A (সাধারণত খোলা), 1B (সাধারণত বন্ধ), এবং 1C (পরিবর্তন) যোগাযোগ কনফিগারেশন।
প্রশ্ন ৩: কি কুণ্ডলী ভোল্টেজ বিকল্প উপলব্ধ?
দ FH12 supports DC coil voltages of 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V, এবং 110V .
প্রশ্ন ৪: কি যোগাযোগ উপকরণ পাওয়া যায়?
দ relay offers AgNi এবং AgSnO₂ যোগাযোগ উপকরণ। ডেটাশিট অনুযায়ী, AgSnO₂ যোগাযোগ উচ্চ ঢেউ বর্তমান সঙ্গে অ্যাপ্লিকেশনের জন্য সুপারিশ করা হয়.
প্রশ্ন 5: FH12 কোন অপারেটিং তাপমাত্রা সমর্থন করে?
দ specified ambient operating temperature is -40°C থেকে 85°C , একটি অপারেটিং আর্দ্রতা পরিসীমা সঙ্গে 5% থেকে 90% .
প্রশ্ন ৬: FH12-এর কি সার্টিফিকেশন আছে?
দ FH12 has obtained UL/cUL, TÜV, এবং CQC নিরাপত্তা শংসাপত্র, পণ্য কনফিগারেশনের উপর নির্ভর করে অনুমোদিত রেটিং সহ।
8. উপসংহার
দ FH12 40A পাওয়ার রিলে একটি কমপ্যাক্ট ডিজাইনে উচ্চ সুইচিং ক্ষমতা, নির্ভরযোগ্য বৈদ্যুতিক নিরোধক, একাধিক যোগাযোগ কনফিগারেশন এবং নমনীয় নির্মাণ বিকল্পগুলিকে একত্রিত করে। থেকে ডিসি কয়েল ভোল্টেজ সমর্থন 5V থেকে 110V এবং দ্বারা প্রত্যয়িত UL/cUL, TÜV, এবং CQC , এটি শিল্প নিয়ন্ত্রণ, স্পট ওয়েল্ডিং মেশিন এবং তার নির্দিষ্ট অপারেটিং অবস্থার মধ্যে পাওয়ার সাপ্লাই সরঞ্জামের জন্য ডিজাইন করা হয়েছে।
অতিরিক্ত প্রযুক্তিগত তথ্য, অর্ডারের বিশদ বা পণ্য নির্বাচন সহায়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন ফানহার ইলেকট্রনিক্স সর্বশেষ FH12 পণ্য ডকুমেন্টেশন এবং অ্যাপ্লিকেশন সহায়তার জন্য।
