পিসিবি রিলে কি? পিসিবি রিলে কিভাবে কাজ করে?

পিসিবি রিলে পরিচিতি

PCB রিলে এর সংজ্ঞা

PCB রিলে, বা মুদ্রিত সার্কিট বোর্ড রিলে, এমন একটি ডিভাইসকে বোঝায় যা একটি PCB-তে মাউন্ট করা হয়। এটি একটি বৈদ্যুতিকভাবে চালিত সুইচ যা একটি কম-পাওয়ার সিগন্যালের সাহায্যে একটি উচ্চ-পাওয়ার সার্কিট নিয়ন্ত্রণ করতে ব্যবহৃত হয়। PCB রিলেগুলি তাদের ন্যূনতম আকার, নির্ভরযোগ্যতা এবং ব্যবহারের সহজতার উপর ভিত্তি করে অসংখ্য ইলেকট্রনিক সিস্টেম এবং ডিভাইসে ব্যবহৃত হয়।

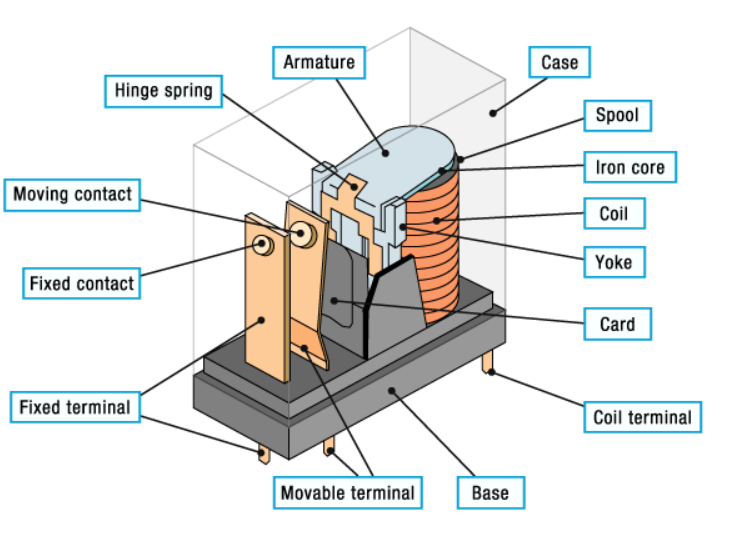

একটি PCB রিলে উপাদান

একটি PCB রিলে প্রাথমিক উপাদান অন্তর্ভুক্ত:

কয়েল: কয়েলটি একটি চৌম্বক ক্ষেত্র তৈরি করে যখন একটি বৈদ্যুতিক প্রবাহ এটির মধ্য দিয়ে যায়।

আর্মেচার: আর্মেচার: এটি একটি চলমান উপাদান যা কয়েল দ্বারা সৃষ্ট চৌম্বক ক্ষেত্রের প্রতি আকৃষ্ট হয়।

পরিচিতি: বৈদ্যুতিক সংযোগ তৈরি করা বা ভেঙে যাওয়া পয়েন্টগুলিকে পরিচিতি বলে।

স্প্রিং: কয়েল ডি-এনার্জাইজড হওয়ার পরে স্প্রিং আর্মেচারটিকে তার আসল অবস্থানে ফিরিয়ে দেয়।

পিসিবি রিলে কিভাবে কাজ করে

ইলেক্ট্রোম্যাগনেটিক নীতি

PCB রিলে ইলেক্ট্রোম্যাগনেটিজমের নীতির উপর কাজ করে। একটি কুণ্ডলীর মধ্য দিয়ে বিদ্যুৎ প্রবাহিত হওয়ার সময় একটি চৌম্বক ক্ষেত্রের ঘটনাটি ভালভাবে নথিভুক্ত করা হয়েছে। এই ক্রিয়াটি আর্মেচারকে আকর্ষণ করে, যার ফলে পরিচিতিগুলিতে সার্কিট সংযোগ বা সংযোগ বিচ্ছিন্ন হয়।

সার্কিট অপারেশন

রিলে চালিত হওয়ার সাথে সাথে কয়েল থেকে একটি চৌম্বকীয় শক্তি আর্মেচারটিকে নীচের দিকে টেনে নেয়, যোগাযোগগুলি বন্ধ করে এবং সংশ্লিষ্ট সার্কিটে কারেন্ট প্রবাহিত হতে দেয়। স্প্রিং পরিচিতিগুলি খুলে দেয় এবং বর্তমান প্রবাহকে ভেঙে দেয় কারণ কয়েলটি আর্মেচারটিকে আসল অবস্থানে ফিরিয়ে দিয়ে ডি-পাওয়ার হয়।

সুইচিং লজিক

PCB রিলেগুলি সাধারণত খোলা (NO) এবং সাধারণত বন্ধ (NC) সহ বিভিন্ন সুইচিং কনফিগারেশনের জন্যও তৈরি করা যেতে পারে। একটি সাধারণভাবে খোলা কনফিগারেশনের ক্ষেত্রে, পরিচিতিগুলি ডি-এনার্জাইজ করার পরে খোলা থাকে এবং সক্রিয় হওয়ার পরে বন্ধ থাকে। একটি সাধারণভাবে বন্ধ কনফিগারেশনে, যোগাযোগগুলি ডি-এনার্জাইজ করার ক্ষেত্রে বন্ধ হয়ে যায় এবং সক্রিয় করার ক্ষেত্রে খোলা হয়।

পিসিবি রিলে এর প্রকারভেদ

অপারেশন নীতির উপর ভিত্তি করে

ইলেক্ট্রোমেকানিক্যাল রিলে

ইলেক্ট্রোমেকানিক্যাল রিলে হল সবচেয়ে সাধারণ ধরনের PCB রিলে। এগুলি কন্টাক্ট, আর্মেচার এবং কয়েল দিয়ে তৈরি। এই ধরনের রিলে তাদের নির্ভরযোগ্যতা এবং উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করার ক্ষমতার জন্য বিখ্যাত।

সলিড-স্টেট রিলে

সলিড-স্টেট রিলে (এসএসআর) এর কোনো চলমান অংশ থাকে না এবং কারেন্ট প্রবাহ নিয়ন্ত্রণ করতে সেমিকন্ডাক্টরের উপর নির্ভর করে। তারা ইলেক্ট্রোমেকানিকাল রিলেগুলির তুলনায় দ্রুত স্যুইচিং গতি, দীর্ঘ জীবনকাল এবং উচ্চতর নির্ভরযোগ্যতা অফার করে।

রিড রিলেস

রিড রিলে এক জোড়া ফেরোম্যাগনেটিক কন্টাক্ট (রিড সুইচ) একটি কাচের নলের মধ্যে আবদ্ধ থাকে।  তারা একটি বাহ্যিক চৌম্বক ক্ষেত্র দ্বারা চালিত হয় এবং তাদের দ্রুত স্যুইচিং হার এবং বর্ধিত নিরোধক প্রতিরোধের জন্য স্বীকৃত হয়।

হাইব্রিড রিলে

হাইব্রিড রিলে ইলেক্ট্রোমেকানিকাল এবং সলিড-স্টেট রিলে উভয়ের বৈশিষ্ট্যকে একত্রিত করে। তাদের উচ্চ বর্তমান হ্যান্ডলিং ক্ষমতা এবং দ্রুত সুইচিং গতির সুবিধা রয়েছে।

খুঁটি এবং নিক্ষেপের উপর ভিত্তি করে

এসপিডিটি

SPDT রিলেতে দুটি থ্রো পজিশন সহ একটি একক মেরু রয়েছে। এটি একটি টার্মিনালকে দুটি পরিবাহী অবস্থানের মধ্যে সংযোগ করতে পারে। পরিচিতিগুলির একটি সেট বন্ধ থাকে যখন অন্যটি SPDT রিলেগুলির দুটি রাজ্যে খোলা থাকে এবং এর বিপরীতে।  SPDT রিলে এমন পরিস্থিতির জন্য আদর্শ যেখানে আপনাকে দুটি ভিন্ন সার্কিটের মধ্যে স্যুইচ করতে সক্ষম হতে হবে।

এসপিএসটি

SPST রিলে হল একটি একক মেরু, একক থ্রো রিলে। মেরুটির একটি নিক্ষেপের অবস্থান রয়েছে এবং এটি শুধুমাত্র একটি সার্কিট নিয়ন্ত্রণ করতে পারে। এই ধরনের রিলে প্রায়ই লাইট এবং গ্যাজেট চালু এবং বন্ধ করতে ব্যবহৃত হয়।

ডিপিএসটি

DPST রিলে হল একটি ডাবল পোল, সিঙ্গেল থ্রো রিলে। এটি দুটি স্বাধীন সিঙ্গেল-থ্রো সার্কিট নিয়ে গঠিত, যার প্রত্যেকটির একটি নির্দিষ্ট যোগাযোগ এবং একটি চলমান যোগাযোগ রয়েছে।  এটি একাধিক সার্কিটের সিঙ্ক্রোনাইজড নিয়ন্ত্রণের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য রিলেকে সহায়ক করে তোলে কারণ এটি এটিকে একবারে দুটি স্বাধীন সার্কিট নিয়ন্ত্রণ করতে সক্ষম করে।

ডিপিডিটি

DPDT রিলে একটি ডাবল পোল, ডাবল থ্রো রিলে। এতে দুটি থ্রো এবং দুটি পোল রয়েছে, তাই প্রতিটি পোল দুটি ভিন্ন থ্রোয়ের সাথে লিঙ্ক করতে পারে।  এটি রিলেকে একাধিক সার্কিট পরিচালনা করতে দেয় এবং আরও জটিল সুইচিং কাজ করতে দেয়, যেমন বিভিন্ন সার্কিট লেআউটের মধ্যে স্যুইচ করা।  ডিপিডিটি রিলেগুলি অনেকগুলি বিভিন্ন বৈদ্যুতিক সিস্টেমে ব্যবহৃত হয়, বিশেষ করে যখন দুটি সার্কিট একই সময়ে পরিবর্তন করা প্রয়োজন।

পিসিবি রিলে এর সুবিধা

উচ্চ নির্ভরযোগ্যতা

PCB রিলে একটি উল্লেখযোগ্য সময়ের জন্য স্থিতিশীল অপারেশন অফার করার উদ্দেশ্যে করা হয়। এগুলি বিভিন্ন পরিবেশগত অবস্থার অধীনে কাজ করার জন্য তৈরি করা হয় এবং গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে নির্ভরযোগ্যতা মূল বিবেচ্য।

কম্প্যাক্ট আকার

PCB রিলেগুলি হ্রাস-আকারের সংস্করণেও আসে, যা তাদেরকে স্থান-সীমিত ইলেকট্রনিক সিস্টেমে অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে। তারা তাদের ন্যূনতম পদচিহ্নের কারণে বোর্ডের স্থান বাঁচাতে পারে।

সঠিক নিয়ন্ত্রণ

PCB রিলে নির্ভুলতার সাথে বৈদ্যুতিক সার্কিট নিয়ন্ত্রণ করতে পারে। তারা কম নিয়ন্ত্রণ সংকেত ব্যবহার করে সক্রিয় করা যেতে পারে এবং সঠিকতার সাথে উচ্চ-পাওয়ার লোডগুলি পরিবর্তন করতে পারে।

দীর্ঘ জীবনকাল

ভালভাবে ডিজাইন করা এবং ব্যবহৃত PCB রিলে দীর্ঘ সেবা জীবন উপভোগ করতে পারে। তারা অপারেশনাল দক্ষতার ন্যূনতম ক্ষতি সহ অনেক সুইচিং চক্র বজায় রাখতে পারে।

পিসিবি রিলে অ্যাপ্লিকেশন

স্বয়ংচালিত ইলেকট্রনিক্স

পিসিবি রিলেগুলি স্বয়ংচালিত শিল্পে বিভিন্ন সিস্টেম যেমন হেডলাইট, উইন্ডশিল্ড ওয়াইপার এবং জ্বালানী পাম্প নিয়ন্ত্রণ করতে বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। তারা এই মূল উপাদানগুলিতে সুরক্ষিত স্যুইচিং এবং সুরক্ষা প্রদান করে।

ইন্ডাস্ট্রিয়াল অটোমেশন

পিসিবি রিলেগুলি মোটর, সোলেনয়েড এবং বিভিন্ন অ্যাকচুয়েটর পরিচালনার জন্য শিল্প অ্যাপ্লিকেশনগুলিতে ব্যবহার করা হয়।  এগুলি অটোমেশন সিস্টেমের জন্য অত্যন্ত গুরুত্বপূর্ণ কারণ তারা প্রক্রিয়াগুলির সুনির্দিষ্ট নিয়ন্ত্রণ এবং সিঙ্ক্রোনাইজেশন প্রদান করে।

পিসিবি রিলেগুলি এয়ার কন্ডিশনার, ওয়াশিং মেশিন এবং রেফ্রিজারেটর সহ বেশ কয়েকটি ভোক্তা ইলেকট্রনিক ডিভাইসে ব্যবহার করা হয়।  তারা এই ডিভাইসগুলির মধ্যে বিভিন্ন ক্রিয়াকলাপের জন্য শক্তি নিয়ন্ত্রণ এবং বরাদ্দ করার জন্য কাজ করে।

টেলিযোগাযোগ

টেলিযোগাযোগ শিল্পে, PCB রিলেগুলি একটি নেটওয়ার্কের সরঞ্জামগুলিতে স্যুইচ এবং রুট সিগন্যালগুলি ব্যবহার করা হয়। তারা নিরাপদ সংযোগ প্রদানের পাশাপাশি কার্যকর সংকেত সরবরাহ করে।

হোম অ্যাপ্লায়েন্সেস

মাইক্রোওয়েভ, ওভেন এবং কফি মেকারের মতো বেশিরভাগ গৃহস্থালির যন্ত্রপাতিগুলিতে PCB রিলে ব্যবহার করা হয়। তারা কার্যকরী উপাদানগুলির নিয়ন্ত্রণ সক্ষম করে, যেমন তাপ উপাদান এবং টাইমার।

পিসিবি রিলে নির্বাচন গাইড

বৈদ্যুতিক বিশেষ উল্লেখ

একটি PCB রিলে নির্বাচন করার সময়, বৈদ্যুতিক বৈশিষ্ট্যগুলি যেমন অপারেটিং ভোল্টেজ, বর্তমান রেটিং এবং পাওয়ার ক্ষমতা বিবেচনা করা প্রয়োজন। সর্বোত্তম অপারেটিং শর্তগুলি সক্ষম করতে এগুলি অ্যাপ্লিকেশনের প্রয়োজনীয়তার সাথে মেলে।

মেকানিকাল স্পেসিফিকেশন

যোগাযোগের প্রতিরোধ, নিরোধক প্রতিরোধের, এবং স্যুইচিং গতি সহ যান্ত্রিক পরামিতিগুলিকে অ্যাপ্লিকেশনের নির্দিষ্ট প্রয়োজনীয়তার সাথে সম্পর্কিত মূল্যায়ন করতে হবে।

পরিবেশগত উদ্বেগ

অপারেশনের শর্তগুলি বিবেচনায় নিতে হবে। তাপমাত্রা, আর্দ্রতা এবং কম্পনের স্তর নির্ভরযোগ্যতা এবং রিলে জীবনকে প্রভাবিত করতে পারে। পার্শ্ববর্তী পরিবেশের অপারেটিং অবস্থার জন্য সঠিক রিলে ব্যবহার করা গুরুত্বপূর্ণ।

আবেদনের প্রয়োজনীয়তা

নিয়ন্ত্রিত লোডের প্রকৃতি এবং স্যুইচিংয়ের ফ্রিকোয়েন্সি সহ অ্যাপ্লিকেশনটির নির্দিষ্ট প্রয়োজনীয়তা নির্বাচন প্রক্রিয়াকে নির্দেশ করবে। নির্দিষ্ট অ্যাপ্লিকেশনের জন্য বিভিন্ন ধরনের রিলে আরও উপযুক্ত হতে পারে।

খরচ এবং নির্ভরযোগ্যতা

খরচ বনাম নির্ভরযোগ্যতার মধ্যে ভারসাম্য বজায় রাখা অপরিহার্য। যদিও উচ্চ-নির্ভরযোগ্য রিলেগুলির খরচ বেশি হবে, তারা রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের খরচ কমিয়ে দীর্ঘমেয়াদে অর্থ সাশ্রয় করতে পারে।

উপসংহার

উপসংহারে, পিসিবি রিলে কম-পাওয়ার সংকেত ব্যবহার করে পাওয়ার সার্কিট নিয়ন্ত্রণের জন্য অপরিহার্য। তাদের বিভিন্ন প্রকার রয়েছে এবং নির্ভরযোগ্যতা এবং ন্যূনতম আকারের মতো সুবিধা প্রদান করে, এইভাবে স্বয়ংচালিত, শিল্প, ভোক্তা ইলেকট্রনিক এবং টেলিযোগাযোগ অ্যাপ্লিকেশনগুলিতে ব্যবহার করা হচ্ছে। তাদের নীতি এবং প্রকারের জ্ঞান নির্দিষ্ট অ্যাপ্লিকেশনের জন্য সঠিক রিলে নির্বাচন করতে সহায়তা করে।
