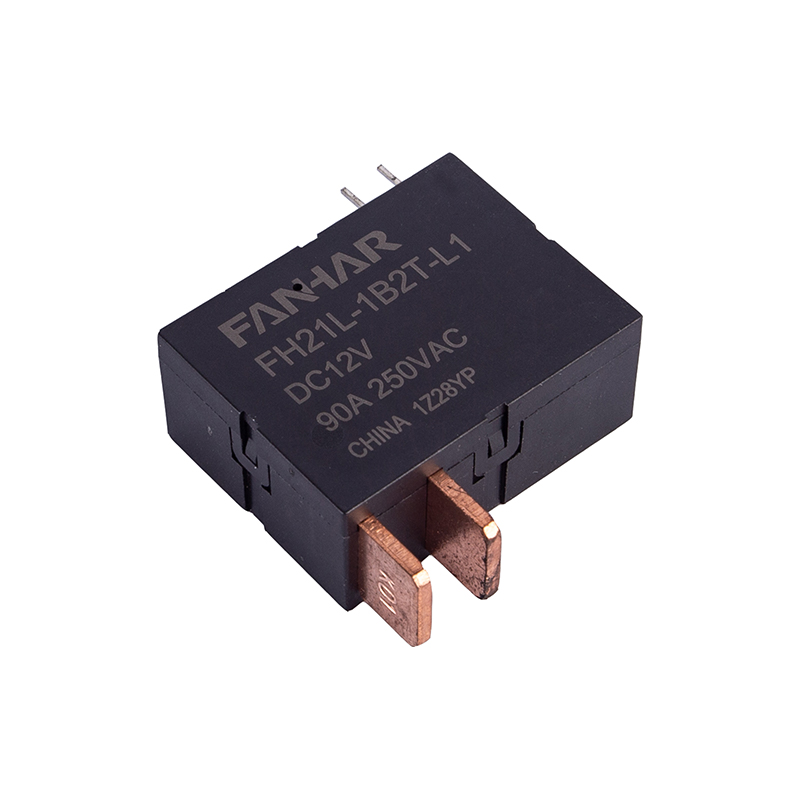

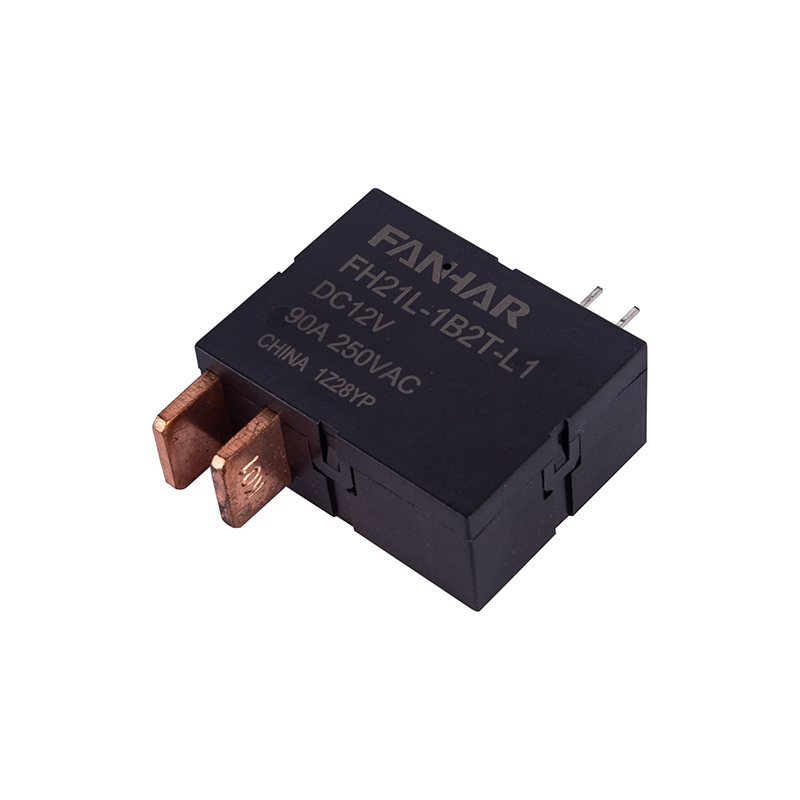

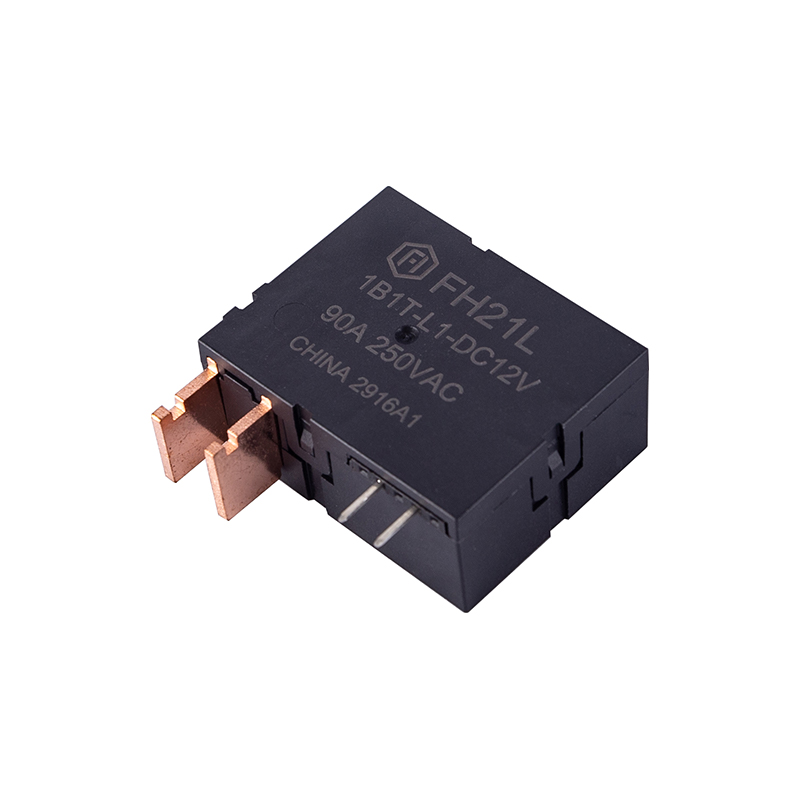

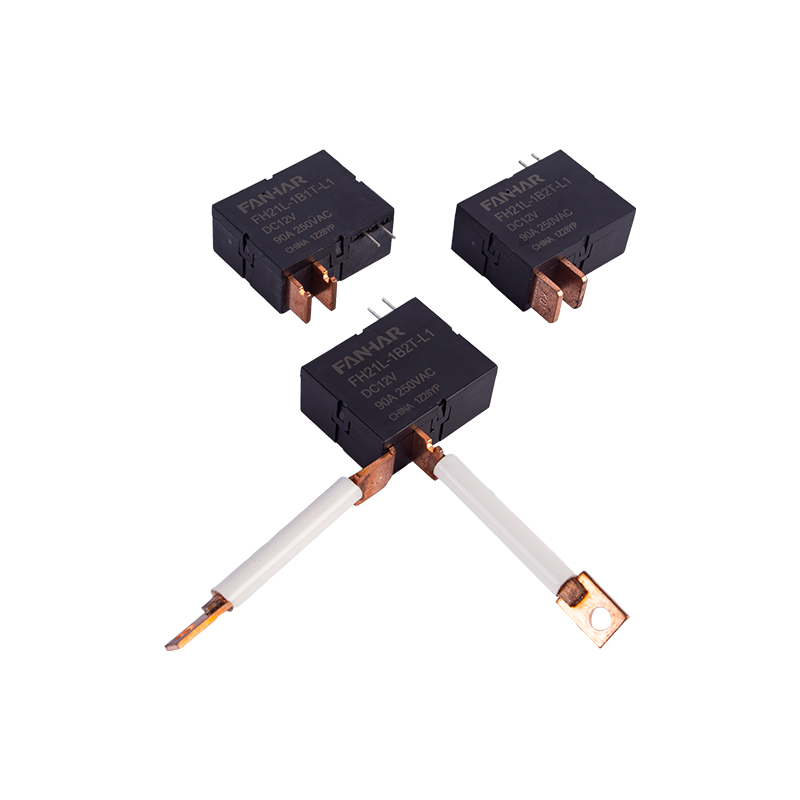

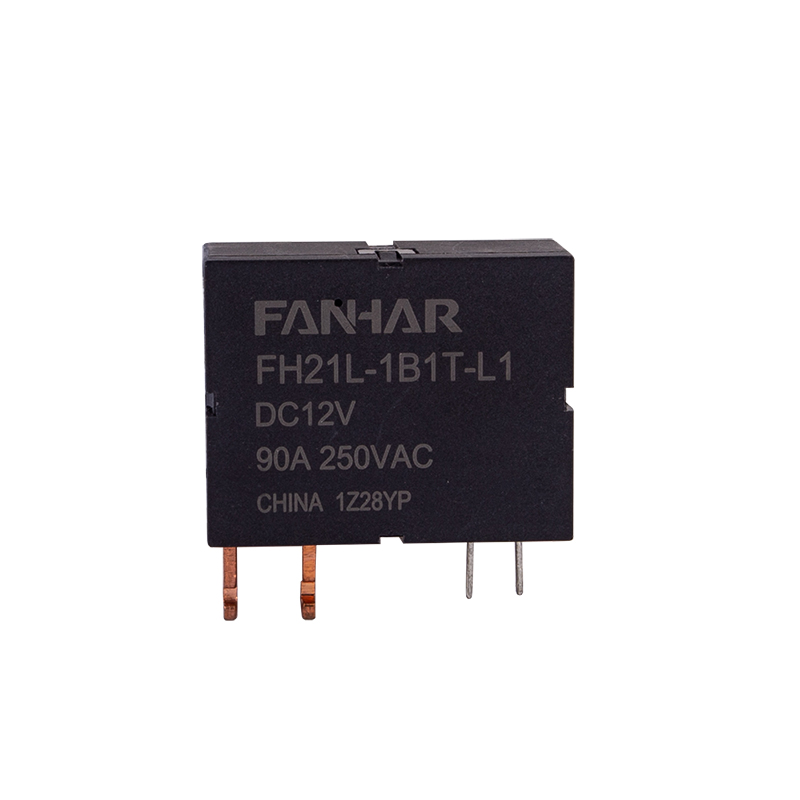

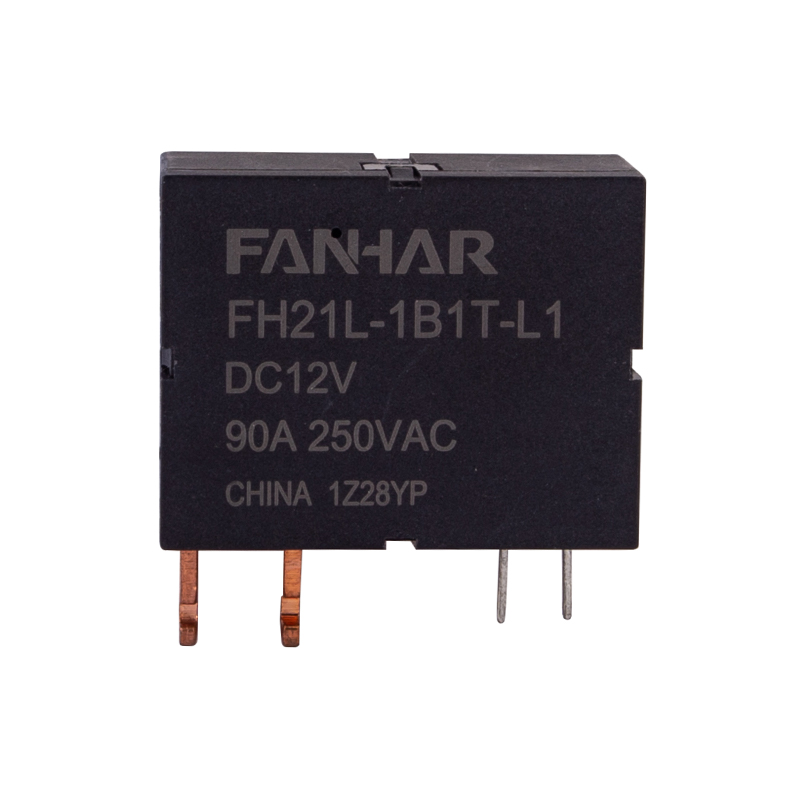

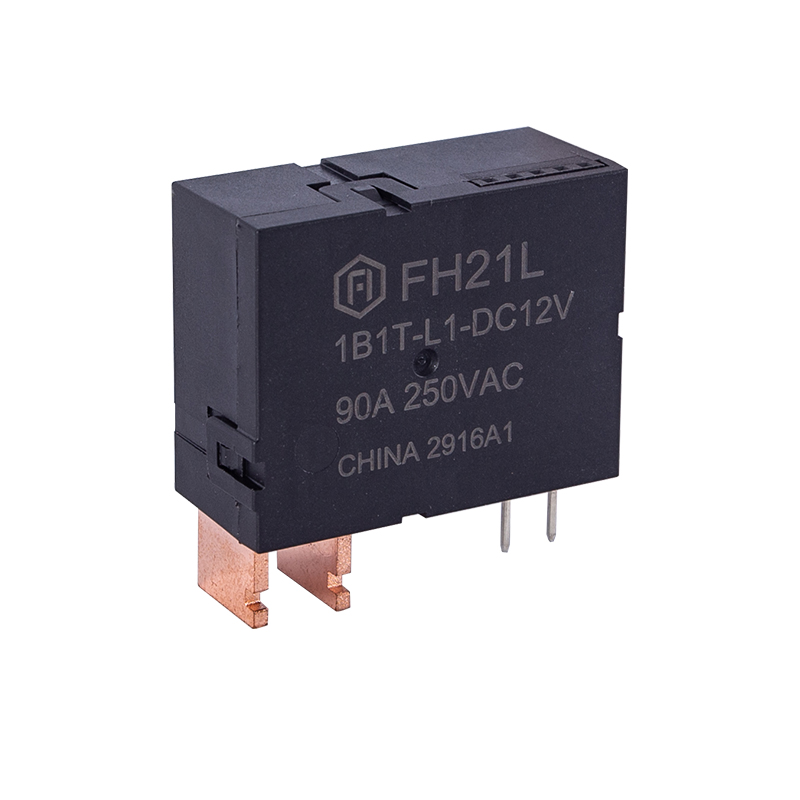

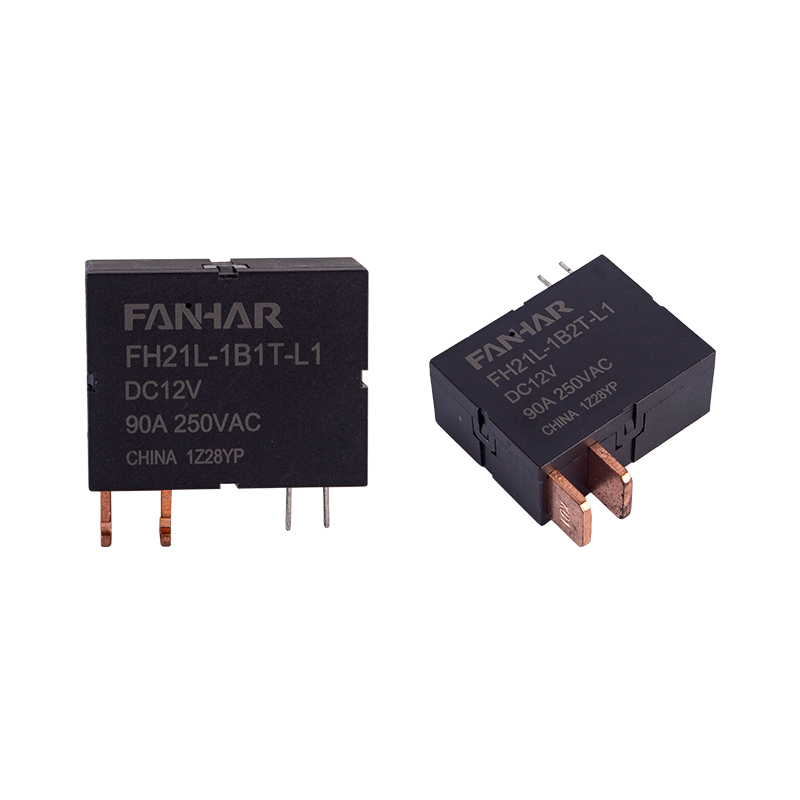

FH21L 90A ল্যাচিং রিলে TUV কমপ্লায়েন্ট

বৈশিষ্ট্য:
90A স্যুইচিং ক্ষমতা
একক কয়েল এবং ডবল কয়েল পাওয়া যায়

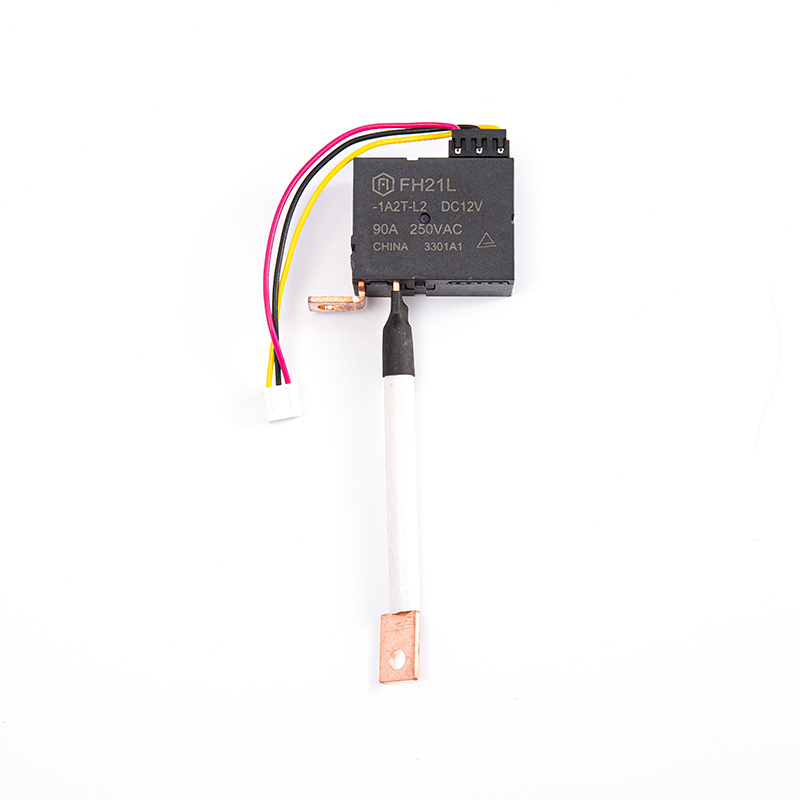

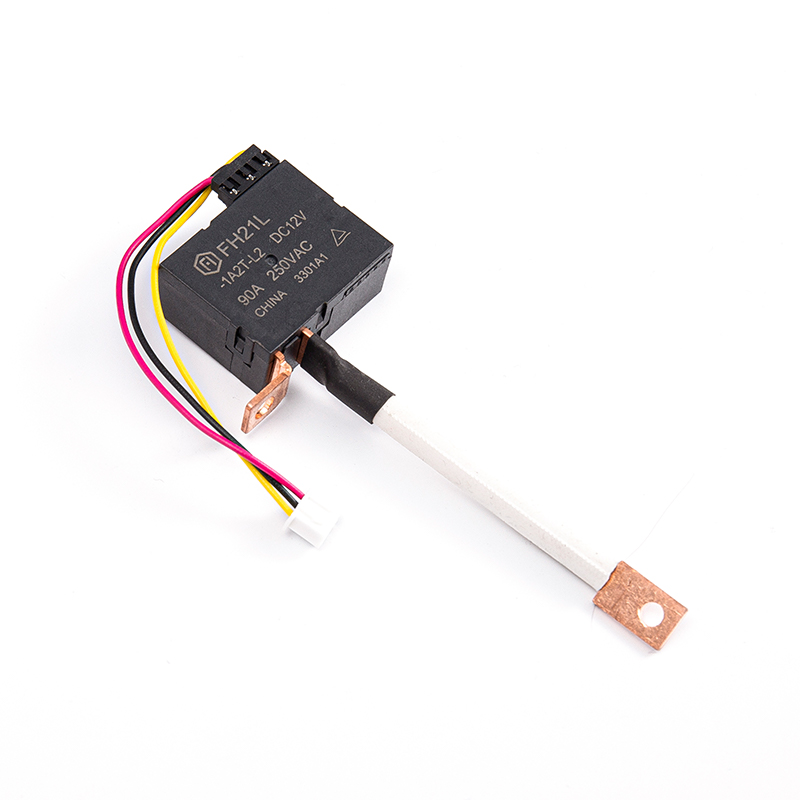

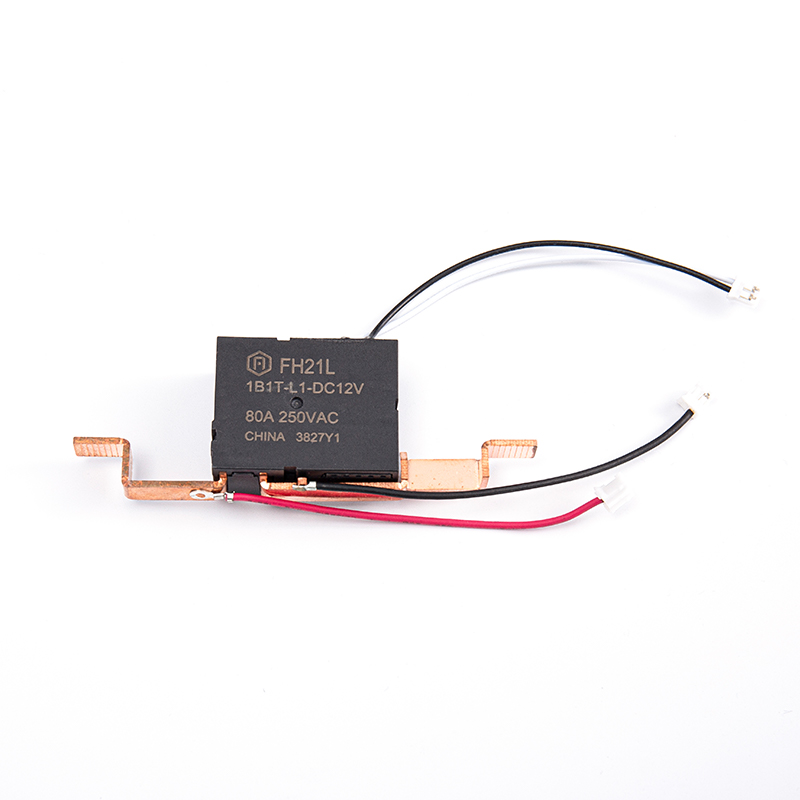

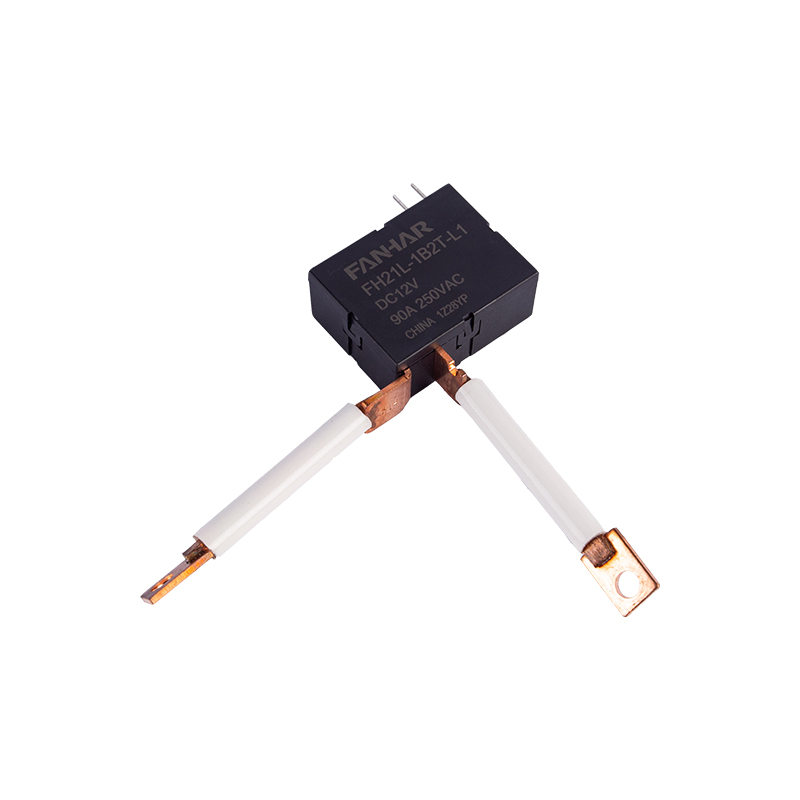

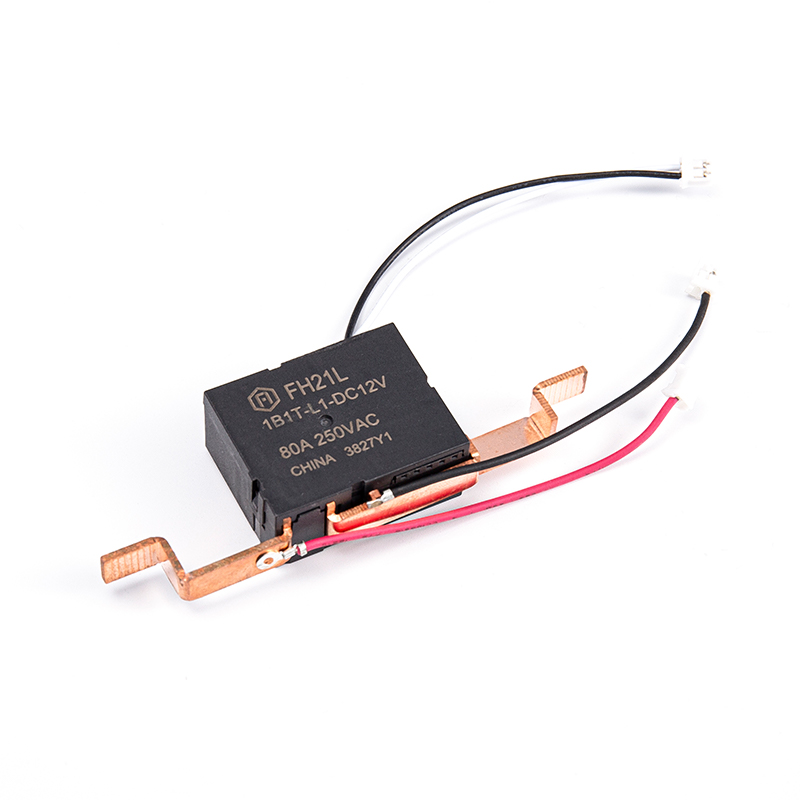

বাহ্যিক আনুষাঙ্গিক যেমন ম্যাঙ্গানিজ কপার শান্ট এবং ট্রান্সফরমার গ্রাহকের প্রয়োজনীয়তা অনুসারে অর্ডার করা যেতে পারে
ব্রেকডাউন ভোল্টেজ (সংযোগ এবং কয়েলের মধ্যে): 4 কেভি
IEC62055-31:2005 UC2 এর মান পূরণ করুন
পরিবেশ বান্ধব পণ্য (RoHS অনুগত)
রূপরেখার মাত্রা:(38×30.0×16.5) মিমি
একত্রিত নকশা, সুবিধাজনক স্বয়ংক্রিয় ইনস্টলেশন, এবং উত্পাদন হতে পারে
পাওয়ার ফ্রিকোয়েন্সি হস্তক্ষেপ প্রতিরোধের এবং ভাল সামঞ্জস্য
প্রধান অ্যাপ্লিকেশন: স্মার্ট মিটার, যৌগিক সুইচ, নতুন শক্তি

যোগাযোগ করুন

ডাউনলোড

পূর্ববর্তী: FH21L-60 ল্যাচিং রিলে IEC62055-31 UC1 অনুগত পরবর্তী: কোনো পরবর্তী নিবন্ধ নেই

প্যারামিটার
প্রয়োগ
বর্ণনা

প্যারামিটার

স্পেসিফিকেশন	আইটেম
যোগাযোগের ডেটা	যোগাযোগ ব্যবস্থা			1A, 1B
	যোগাযোগ প্রতিরোধ (প্রাথমিক)			≤1.0mΩ(6VDC 1A)
	যোগাযোগের উপাদান			AgSnO ₂
রেট মান	রেট লোড (প্রতিরোধ লোড)			90A 250VAC
	Max.switching ভোল্টেজ			277VAC
	Max.switching বর্তমান			90A
	সর্বোচ্চ সুইচিং ক্ষমতা			22500VA
বৈদ্যুতিক কর্মক্ষমতা	নিরোধক প্রতিরোধ (প্রাথমিক)			1000MΩ(500VDC)
	অস্তরক শক্তি (প্রাথমিক)	খোলা পরিচিতিগুলির মধ্যে		2000VAC 1মিনিট
		কয়েল এবং পরিচিতির মধ্যে		4000VAC 1মিনিট
	বন্ধের সময়			≤20ms
	খোলার সময়			≤20ms
যান্ত্রিক কর্মক্ষমতা	শক প্রতিরোধের		কার্যকরী	98m/s ² (10 গ্রাম)
			ধ্বংসাত্মক	980m/s ² (100 গ্রাম)
	কম্পন প্রতিরোধ			10Hz~55Hz 1.5mm DA
সহনশীলতা	যান্ত্রিক			1×10 ⁵ অপস
	বৈদ্যুতিক	চালু/বন্ধ=1S/9S		90A 250VAC 1×10 ⁴ অপস(COSφ=1)
	বৈদ্যুতিক UC2(1)	চালু/বন্ধ=10S/20S		60A 253VAC	5000ops(COSφ=1)	মোট 10000ops
					5000ops(COSφ=0.5)
অপারেটিং শর্ত	পরিবেষ্টিত তাপমাত্রা			-40℃~85℃
	আর্দ্রতা			5%~85% RH

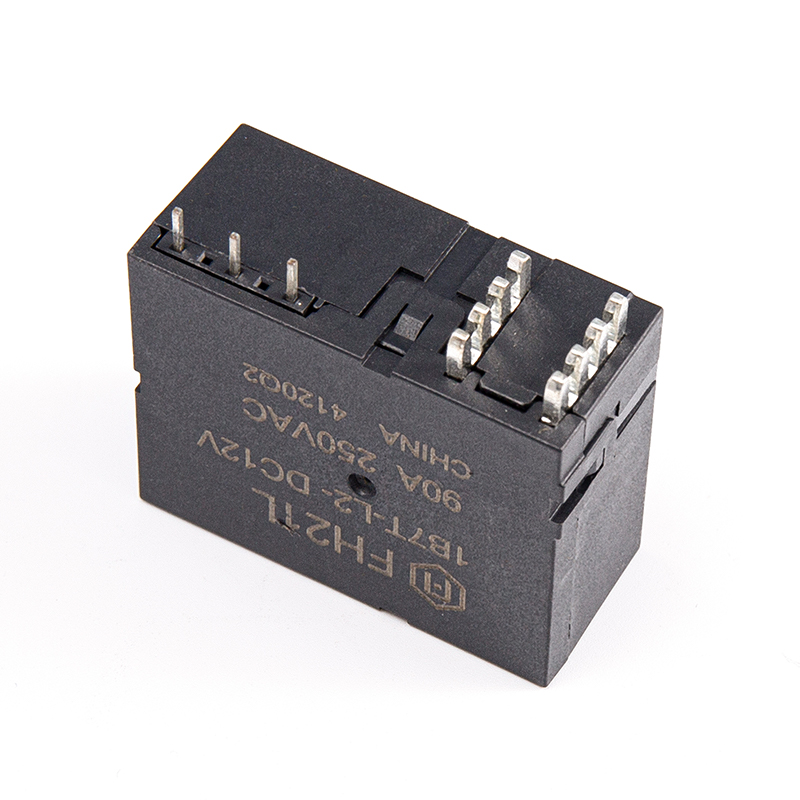

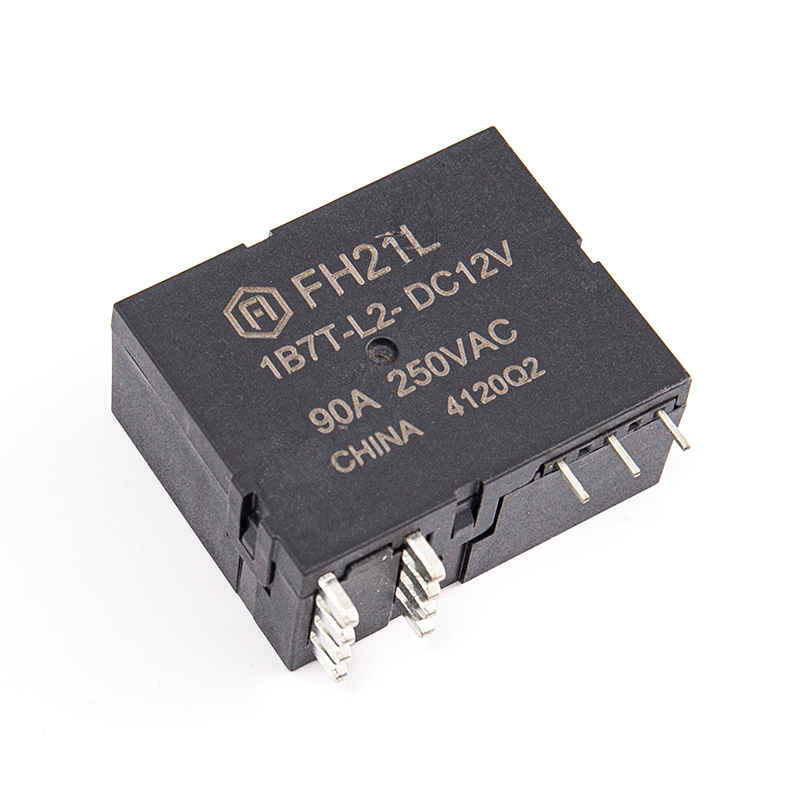

সমাপ্তি				PCB টাইপ স্ক্রু টাইপ(XB)
একক ওজন				প্রায় ৩৯ গ্রাম (সংযুক্তি ছাড়া)
নির্মাণ				ফ্লাক্স প্রমাণিত

বর্ণনা

FH21L ইলেকট্রিক ল্যাচিং রিলে 90A স্যুইচিং ক্যাপাবিলিটি RoHS কমপ্লায়েন্ট হল একটি উচ্চ-পারফরম্যান্স ইলেকট্রনিক ল্যাচিং রিলে যার সুইচিং ক্ষমতা 90A, যা RoHS পরিবেশগত মান মেনে চলে। পণ্যটি উন্নত নকশা গ্রহণ করে এবং উচ্চ-বর্তমান পরিবেশে স্থিরভাবে কাজ করতে পারে, অ্যাপ্লিকেশন পরিস্থিতিগুলির জন্য উপযুক্ত যার জন্য উচ্চ-শক্তি স্যুইচিং প্রয়োজন। এর কম শক্তি খরচ এবং ছোট আকার এটিকে কমপ্যাক্ট সরঞ্জামগুলির জন্য একটি আদর্শ পছন্দ করে তোলে, যখন এর চমৎকার শক এবং কম্পন প্রতিরোধের কঠোর পরিবেশে নির্ভরযোগ্য অপারেশন নিশ্চিত করে। FH21L রিলে একটি একক-ফেজ ডিজাইন গ্রহণ করে, আন্তর্জাতিক মানের IEC62055-31 UC2 মেনে চলে এবং কঠোর বৈদ্যুতিক পরীক্ষায় উত্তীর্ণ হয়েছে, যার মধ্যে একটি 4000VAC নিরোধক প্রতিরোধের পরীক্ষা এবং সর্বোচ্চ 20ms অপারেশন টাইম পরীক্ষা রয়েছে, যা এর চমৎকার বৈদ্যুতিক কর্মক্ষমতা এবং নিরাপত্তা নিশ্চিত করে। এছাড়াও, পণ্যটি বিভিন্ন সার্কিটের প্রয়োজনীয়তা মেটাতে সিঙ্গেল-পোল সিঙ্গেল থ্রো (SPST) এবং সিঙ্গেল-পোল ডাবল থ্রো (SPDT) সহ বিভিন্ন যোগাযোগ কনফিগারেশন সমর্থন করে। FH21L রিলে কার্যকরভাবে তাপমাত্রা বৃদ্ধি কমাতে এবং পরিষেবা জীবন প্রসারিত করতে একটি বহু-স্তর বর্তমান শীট নকশা গ্রহণ করে। এর কম যোগাযোগ প্রতিরোধ ক্ষমতা দক্ষ বর্তমান সংক্রমণ নিশ্চিত করে। পণ্যের আকার হল 38×30×16.5mm, যা বিভিন্ন ডিভাইসে একীভূত করা সহজ করে তোলে। এটি বৈদ্যুতিক গাড়ির চার্জার, শিল্প অটোমেশন সিস্টেম বা অন্যান্য উচ্চ-পাওয়ার সুইচিং অ্যাপ্লিকেশনের জন্য ব্যবহার করা হোক না কেন, FH21L নির্ভরযোগ্য কর্মক্ষমতা এবং একটি চমৎকার ব্যবহারকারীর অভিজ্ঞতা প্রদান করতে পারে৷
