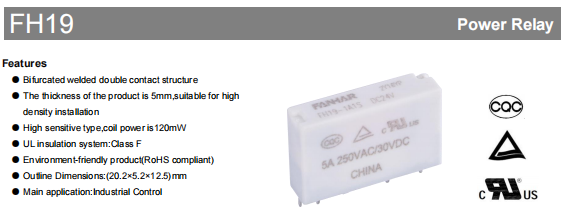

FH19 শিল্প রিলে

শিল্প অটোমেশন, পাওয়ার কন্ট্রোল এবং কমপ্যাক্ট সরঞ্জাম ডিজাইনের ক্ষেত্রে, স্থান অপ্টিমাইজেশান এবং নির্ভরযোগ্যতা চিরস্থায়ী সাধনা। FH19 সিরিজ রিলে এই মূল চাহিদাগুলি পূরণ করার জন্য জন্মগ্রহণ করেছে। মাত্র 5 মিমি পুরুত্বের একটি অতি-পাতলা পিসিবি রিলে হিসাবে, এটি সফলভাবে উচ্চ কার্যক্ষমতা, দীর্ঘ জীবনকাল এবং উচ্চ-ঘনত্ব মাউন্ট করার ক্ষমতাকে একীভূত করে, এটি স্থান-সীমাবদ্ধ পরিস্থিতিতে ইঞ্জিনিয়ারদের জন্য আদর্শ পছন্দ করে তোলে। এই নিবন্ধটি FH19-এর নকশা বৈশিষ্ট্য, প্রযুক্তিগত সুবিধা এবং বিভিন্ন অ্যাপ্লিকেশনগুলি অন্বেষণ করবে, যা পুঙ্খানুপুঙ্খভাবে নির্বাচন এবং আবেদনের সুপারিশ প্রদান করবে।

ব্রেকথ্রু ডিজাইন এবং স্ট্রাকচারাল সুবিধা

অত্যন্ত কম্প্যাক্ট শারীরিক গঠন

FH19 এর পরিমাপ 20.2×5.2×12.5mm। এর স্লিম প্রোফাইল - বিশেষ করে এর 5 মিমি পুরুত্ব - পাশের-পাশে কনফিগারেশনে উল্লম্ব স্ট্যাকিং বা উচ্চ-ঘনত্বের লেআউটের জন্য অনুমতি দেয়, যা উল্লেখযোগ্যভাবে PCB স্থান সংরক্ষণ করে। কমপ্যাক্ট অ্যাপ্লিকেশন যেমন ইন্ডাস্ট্রিয়াল কন্ট্রোল মাদারবোর্ড, পিএলসি মডিউল, কমিউনিকেশন ডিভাইস এবং স্মার্ট অ্যাপ্লায়েন্স এই সর্বোত্তমভাবে ডিজাইন করা পণ্যের জন্য আদর্শ প্রার্থী।

উদ্ভাবনী ডুয়াল-যোগাযোগ ঢালাই প্রক্রিয়া

এটি একটি দ্বিখণ্ডিত ঢালাই ডবল যোগাযোগ কনফিগারেশন ব্যবহার করে। এই নকশা দুটি সমান্তরাল যোগাযোগ বিন্দু ব্যবহার করে কারেন্ট বন্টন করে, যার ফলে যোগাযোগের প্রতিরোধ ক্ষমতা হ্রাস পায় এবং যোগাযোগের নির্ভরযোগ্যতা এবং স্থিতিশীলতা উল্লেখযোগ্যভাবে বৃদ্ধি পায়। এমনকি যদি একটি যোগাযোগ বিন্দু মাইক্রো-কম্পন বা দূষণের কারণে আপস করে, অন্যটি সার্কিটের ধারাবাহিকতা নিশ্চিত করে, কঠোর শিল্প পরিবেশে ব্যর্থতার প্রতিরোধকে উল্লেখযোগ্যভাবে বৃদ্ধি করে।

পরিবেশ বান্ধব এবং নিরাপদ উপাদান নির্বাচন

পরিবেশগত সম্মতি: সম্পূর্ণ সিরিজটি RoHS নির্দেশনা মেনে চলে, কোনো বিপজ্জনক পদার্থ ব্যবহার করে না এবং বৈশ্বিক সবুজ উৎপাদনের প্রবণতা পূরণ করে।

যোগাযোগের উপাদান: একটি রূপালী-নিকেল (AgNi) খাদ ব্যবহার করে। এটি রৌপ্যের অসামান্য পরিবাহিতা রক্ষা করে, যখন নিকেলের সংযোজন চাপ ক্ষয় প্রতিরোধ ক্ষমতা এবং যান্ত্রিক দৃঢ়তা উন্নত করে, তাই বৈদ্যুতিক দীর্ঘায়ু দীর্ঘায়িত করে।

ইনসুলেশন সিস্টেম: একটি UL ক্লাস F (155°C) নিরোধক সিস্টেমের বৈশিষ্ট্য রয়েছে, যা উচ্চ-তাপমাত্রার পরিবেশেও বৈদ্যুতিক বিচ্ছিন্নতা কর্মক্ষমতা এবং নিরাপত্তা মার্জিন নিশ্চিত করে।

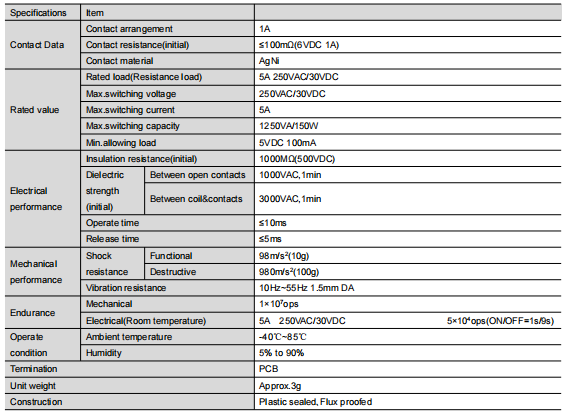

মূল কর্মক্ষমতা পরামিতি গভীর বিশ্লেষণ

বৈদ্যুতিক কর্মক্ষমতা: স্থিতিশীল, নির্ভরযোগ্য, এবং শক্তিশালী সুইচিং

রেটেড লোড: 5A @ 250VAC / 30VDC

সর্বোচ্চ সুইচিং ক্ষমতা: 1250VA / 150W

যোগাযোগ প্রতিরোধ: ≤100mΩ (প্রাথমিক)

অন্তরণ প্রতিরোধের: ≥1000MΩ (500VDC)

অস্তরক শক্তি: 1 মিনিটের জন্য 3000 VAC (খোলা পরিচিতি এবং কয়েল এবং পরিচিতির মধ্যে)

পরিচালনা/মুক্তির সময়: ≤10ms / ≤5ms

যান্ত্রিক এবং পরিবেশগত স্থায়িত্ব: শিল্প পরিবেশের জন্য নির্মিত

যান্ত্রিক জীবন: 10 মিলিয়ন পর্যন্ত অপারেশন করতে সক্ষম, ঘন ঘন টগল করার জন্য আদর্শ।

বৈদ্যুতিক জীবন: নির্দিষ্ট লোড নির্ভরযোগ্য কর্মক্ষমতা গ্যারান্টি দেয় (ডেটাশিটে "সহনশীলতা বক্ররেখা" দেখুন)।

পরিবেশগত অভিযোজনযোগ্যতা: অপারেটিং তাপমাত্রা পরিসীমা -40°C থেকে 85°C এবং আর্দ্রতার পরিসর 5% থেকে 90%, বিভিন্ন আবহাওয়ার জন্য উপযুক্ত।

কম্পন ও শক রেজিস্ট্যান্স: চমৎকার কম্পন (10-55Hz) এবং শক (980m/s²) রেজিস্ট্যান্স, মেশিন টুলস এবং যানবাহনের মতো যান্ত্রিক কম্পন সহ যন্ত্রপাতির জন্য আদর্শ।

নমনীয় কয়েল কনফিগারেশন এবং নির্বাচন নির্দেশিকা

FH19 এর দুটি কয়েল পাওয়ার প্রকার রয়েছে। এটিতে আটটি সাধারণ ভোল্টেজ রয়েছে। এটি ডিজাইনারদের উল্লেখযোগ্য বহুমুখিতা প্রদান করে।

গুরুত্বপূর্ণ দ্রষ্টব্য: ডেটাশিটটি "অপারেট ভোল্টেজ" এবং "রিলিজ ভোল্টেজ" বৈশিষ্ট্যগুলি বিস্তারিতভাবে উল্লেখ করে৷ FH19 এর নকশা, উপকরণ এবং উত্পাদন প্রক্রিয়া কঠোর নিরাপত্তা মান মেনে চলে, যেমন সার্টিফিকেশন দ্বারা নির্দেশিত। ব্যবহারকারীরা রপ্তানি সম্মতি বা ব্যতিক্রমী নির্ভরযোগ্যতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে এটিকে নিরাপদে অন্তর্ভুক্ত করতে পারে।

প্যাকেজ নির্বাচন: আপনার অ্যাপ্লিকেশন পরিবেশের সাথে মিলে যাচ্ছে

FH19 বিভিন্ন পরিবেশগত চ্যালেঞ্জ মোকাবেলার জন্য দুটি মূল প্যাকেজ বিকল্প অফার করে:

ফ্লাক্স প্রুফ টাইপ:

বৈশিষ্ট্য: সোল্ডারিং থেকে দুর্বলভাবে ক্ষয়কারী অবশিষ্টাংশগুলিকে প্রতিরোধ করে।

এর জন্য প্রস্তাবিত: স্বাস্থ্যকর অভ্যন্তরীণ সেটিংস বজায় রাখুন, যার মধ্যে ডেটা সেন্টার যন্ত্রপাতি, যোগাযোগের সুবিধা এবং পরীক্ষাগারের যন্ত্র রয়েছে৷

প্লাস্টিক সিল টাইপ:

বৈশিষ্ট্য: সম্পূর্ণরূপে সিল করা কাঠামো কার্যকরভাবে ধুলো, আর্দ্রতা এবং ক্ষয়কারী গ্যাসগুলিকে (যেমন, H₂S, SO₂) রিলেতে প্রবেশ করতে বাধা দেয়৷

এর জন্য প্রস্তাবিত: শিল্প সাইট, আউটডোর সরঞ্জাম, রাসায়নিক গ্যাস সহ পরিবেশ, যেমন কারখানার ওয়ার্কশপ, কন্ট্রোল ক্যাবিনেট, ট্র্যাফিক সিগন্যাল সিস্টেম এবং কৃষি যন্ত্রপাতি।

একটি অনুপযুক্ত প্যাকেজ নির্বাচন করার ফলে অভ্যন্তরীণ ক্ষয়, যোগাযোগের অক্সিডেশন এবং অকাল ব্যর্থতা হতে পারে।

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

এর ব্যাপক সুবিধাগুলিকে কাজে লাগিয়ে, FH19 নিম্নলিখিত ক্ষেত্রে পারদর্শী:

শিল্প অটোমেশন: PLC I/O মডিউল, সেন্সর ইন্টারফেসিং, ছোট মোটর নিয়ন্ত্রণ।

এনার্জি ম্যানেজমেন্ট: স্মার্ট মিটার, ফটোভোলটাইক ইনভার্টার কন্ট্রোল সার্কিট এবং চার্জিং স্টেশন কন্ট্রোল মডিউল।

বিল্ডিং অটোমেশন: বুদ্ধিমান আলো নিয়ন্ত্রণ, HVAC সিস্টেম নিয়ন্ত্রণ, নিরাপত্তা ব্যবস্থা।

যোগাযোগের সরঞ্জাম: নেটওয়ার্ক সুইচ, রাউটার এবং বেস স্টেশন যন্ত্রপাতিতে সিগন্যাল রাউটিং।

হোম অ্যাপ্লায়েন্স এবং কনজিউমার ইলেকট্রনিক্স: হাই-এন্ড অ্যাপ্লায়েন্সের জন্য কন্ট্রোল বোর্ড, স্মার্ট হোম হাব।

নিরাপত্তা শংসাপত্র এবং গুণমান নিশ্চিত

FH19 অনেক মর্যাদাপূর্ণ বিশ্বব্যাপী এবং দেশীয় সার্টিফিকেশন অর্জন করেছে, যা এর গুণমান এবং নিরাপত্তার সর্বাগ্রে বৈধতা হিসেবে কাজ করে।

UL / C-UL (USA/Canada): ফাইল নং E475405

TÜV (জার্মানি): ফাইল নং R 50565678

CQC (চীন): সার্টিফিকেট নং CQC22002370207

শংসাপত্রগুলি নির্দেশ করে যে FH19 এর নকশা, উপকরণ এবং উত্পাদন প্রক্রিয়া কঠোর নিরাপত্তা মান মেনে চলে। ব্যবহারকারীরা নিরাপদে এটিকে রপ্তানি সম্মতি বা ব্যতিক্রমী নির্ভরযোগ্যতার প্রয়োজনে অ্যাপ্লিকেশনগুলিতে অন্তর্ভুক্ত করতে পারেন।

নির্বাচন এবং ব্যবহার মূল পয়েন্ট সারাংশ

লোড নির্ধারণ করুন: আপনার লোডের ধরন (প্রতিরোধী, প্রবর্তক, বাতি), কারেন্ট এবং ভোল্টেজ শনাক্ত করুন যাতে তারা FH19 এর রেটিং রেঞ্জের মধ্যে থাকে।

কয়েল নির্বাচন করুন: আপনার সিস্টেমের সরবরাহ ভোল্টেজ এবং পাওয়ার চাহিদা অনুযায়ী স্ট্যান্ডার্ড বা হাই পাওয়ার ভেরিয়েন্ট এবং উপযুক্ত ভোল্টেজ স্পেসিফিকেশন নির্বাচন করুন।

প্যাকেজ নির্ধারণ করুন: ফ্লাক্স প্রুফ বা প্লাস্টিক সিলডের মধ্যে পছন্দটি প্রয়োগের পরিবেশের উপর ভিত্তি করে করা উচিত। দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করার জন্য এটি অপরিহার্য।

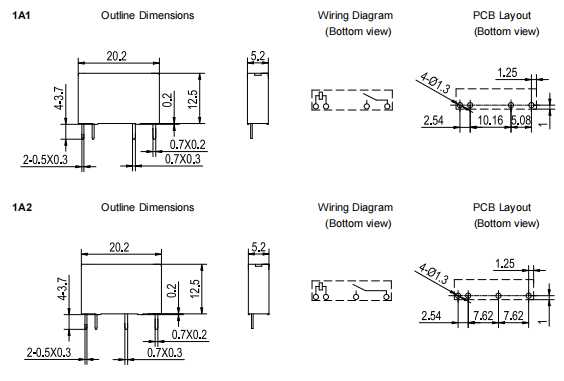

পিনআউট নিশ্চিত করুন: আপনার সার্কিট বোর্ড লেআউটের সাথে সামঞ্জস্যতা নিশ্চিত করতে PCB ফুটপ্রিন্ট ডায়াগ্রাম (1A1 বা 1A2) দেখুন।

ড্রাইভ সার্কিট ডিজাইন করুন: নিশ্চিত করুন যে রিলে কয়েলের জন্য একটি স্থিতিশীল এবং পর্যাপ্ত ড্রাইভ কারেন্ট সরবরাহ করা হয়েছে। ড্রাইভিং ডিভাইস রক্ষা করার জন্য একটি ফ্লাইব্যাক ডায়োড ব্যবহার করার কথা বিবেচনা করুন।

উপসংহার

FH19 হল একটি প্রকৌশলী সমাধান যা আধুনিক, উচ্চ-ঘনত্ব, উচ্চ-নির্ভরযোগ্য ইলেকট্রনিক ডিজাইন দ্বারা সৃষ্ট চ্যালেঞ্জ মোকাবেলার জন্য ডিজাইন করা হয়েছে।

এটি কম্প্যাক্ট আকার, দ্বৈত-যোগাযোগ নির্ভরযোগ্যতা, পরিবেশগত অভিযোজনযোগ্যতা, এবং ব্যাপক সার্টিফিকেশনকে একীভূত করে, প্রকৌশলীদেরকে শিল্প নিয়ন্ত্রণ, শক্তি ব্যবস্থাপনা এবং স্মার্ট ডিভাইসে উদ্ভাবনের জন্য কঠিন এবং নির্ভরযোগ্য অন্তর্নিহিত উপাদান সমর্থন প্রদান করে।

একটি রিলে নির্বাচন করার সময়, সাধারণ প্যারামিটার তুলনার বাইরে যান। সিস্টেম নির্ভরযোগ্যতা, জীবনচক্র খরচ এবং পরিবেশগত উপযোগীতার পরিপ্রেক্ষিতে, FH19 নিঃসন্দেহে একটি পছন্দের বিকল্প এবং গভীরভাবে মূল্যায়নের যোগ্য৷
