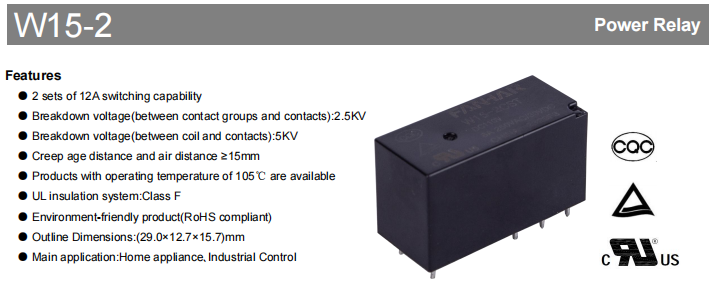

W15-2 পাওয়ার রিলে

W15-2 সিরিজ একটি উচ্চ-কর্মক্ষমতা পাওয়ার রিলে মাঝারি-থেকে-উচ্চ লোড নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলিতে ব্যবহারের উদ্দেশ্যে। এর কেন্দ্রস্থলে রয়েছে ডুয়াল-সেট, 12A স্বাধীন সুইচিং ক্ষমতা, যা দুটি সার্কিটকে একযোগে বা পৃথকভাবে নির্ভরযোগ্যভাবে নিয়ন্ত্রণ করতে সক্ষম করে। এটি বাড়ির যন্ত্রপাতি, শিল্প নিয়ন্ত্রণ ব্যবস্থা, অটোমেশন সরঞ্জাম এবং পাওয়ার সিস্টেমের জন্য একটি নমনীয় সমাধান প্রদান করে। এর বিচ্ছিন্নতা 5kV পর্যন্ত ভোল্টেজ সহ্য করার জন্য ধন্যবাদ, বর্ধিত অপারেটিং তাপমাত্রা -40°C থেকে 105°C এবং RoHS-সঙ্গী ইকো-ডিজাইন, এটি উচ্চ নির্ভরযোগ্যতা এবং বৈচিত্র্যময় এবং চাহিদাপূর্ণ অ্যাপ্লিকেশন পরিবেশে একটি দীর্ঘ সেবা জীবন প্রদান করে।

মূল সুবিধা

W15-2 সিরিজটি 29.0×12.7×15.7mm এর ক্ষুদ্র মাত্রার মধ্যে অসামান্য কর্মক্ষমতা এবং স্থায়িত্বকে একত্রিত করে।

স্বাধীন ডুয়াল-চ্যানেল নিয়ন্ত্রণ: W15-2 সিরিজটি 29.0×12.7×15.7 মিমি এর ক্ষুদ্র মাত্রার মধ্যে অসামান্য কর্মক্ষমতা এবং স্থায়িত্বকে একত্রিত করে।

দৃঢ় বৈদ্যুতিক বিচ্ছিন্নতা: 5KV কয়েল এবং পরিচিতির মধ্যে ভোল্টেজ সহ্য করে কার্যকরভাবে হস্তক্ষেপ দমন করে এবং কম-ভোল্টেজ নিয়ন্ত্রণের দিকটিকে রক্ষা করে।

সুপিরিয়র এনভায়রনমেন্টাল রগডেনেস: ধুলো এবং দূষণ-প্রতিরোধী সিল করার বিকল্প সহ একটি 105℃ উচ্চ-তাপমাত্রার সংস্করণে অফার করা হয়েছে, এটি শিল্প ধুলো, আর্দ্রতা এবং ক্ষয়কারী গ্যাস (যেমন, H₂S, SO₂) সহ্য করে।

গ্লোবাল এনভায়রনমেন্টাল কমপ্লায়েন্স: এটি সম্পূর্ণরূপে RoHS-এর সাথে সঙ্গতিপূর্ণ এবং সবুজ উৎপাদন মান এবং আন্তর্জাতিক বাজার অ্যাক্সেসের নিয়মগুলি পূরণ করে।

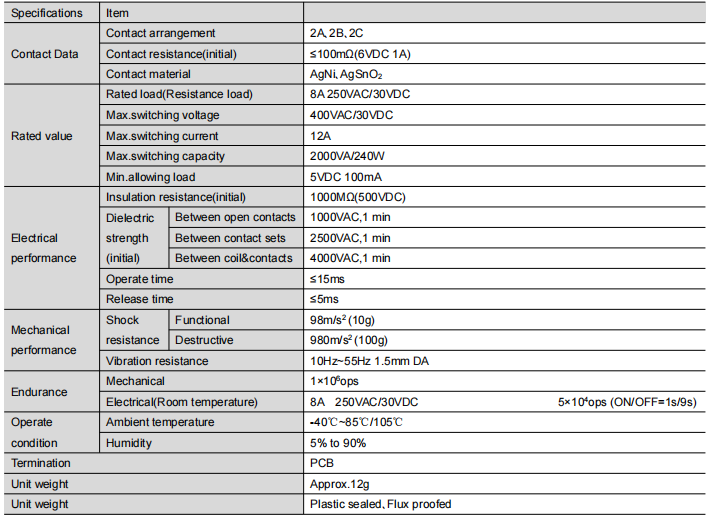

বিস্তারিত প্রযুক্তিগত বিশেষ উল্লেখ

যোগাযোগ ব্যবস্থা: নমনীয় এবং নির্ভরযোগ্য

কনফিগারেশন বিকল্প: ফর্ম তিন ধরনের আছে: 2A (সাধারণত খোলা), 2B (সাধারণত বন্ধ) এবং 2C (পরিবর্তন)। এগুলি বিভিন্ন নিয়ন্ত্রণ প্রয়োজনীয়তা মিটমাট করতে ব্যবহার করা যেতে পারে।

বস্তু বিজ্ঞান:

AgNi পরিচিতি: একটি বহুমুখী পছন্দ যা পরিবাহিতা এবং যোগাযোগের স্থিতিশীলতা প্রদান করে।

AgSnO₂ পরিচিতি: মোটর এবং রিলে কয়েলের মতো প্রবর্তক লোডের জন্য আদর্শ, এই পণ্যটি চ্যালেঞ্জিং লোড এবং বৈশিষ্ট্য আর্ক এবং পরিধান প্রতিরোধের জন্য ডিজাইন করা হয়েছে।

বৈদ্যুতিক কর্মক্ষমতা: 250VAC/30VDC-তে লোডের জন্য সর্বাধিক রেটিং হল 8A, সর্বাধিক সুইচিং ক্ষমতা হল 12A/400VAC, এবং প্রাথমিক যোগাযোগ প্রতিরোধ হল ≤100mΩ৷ এটি উচ্চ-দক্ষতা পরিবাহিতা নিশ্চিত করে।

নিরোধক এবং নিরাপত্তা বাধা

অন্তরণ প্রতিরোধের ≥1000MΩ (500VDC এ)।

ব্যাপক অস্তরক শক্তি: খোলা পরিচিতির মধ্যে 1000VAC, যোগাযোগ সেটগুলির মধ্যে 2500VAC এবং কয়েল এবং পরিচিতির মধ্যে 4000VAC, সবগুলি এক মিনিটের জন্য।

ক্রিপেজ দূরত্ব এবং ক্লিয়ারেন্স ≥15 মিমি, উচ্চ-নির্ভরযোগ্যতা নিরাপত্তা বিচ্ছিন্নতা প্রদান করে।

যান্ত্রিক এবং গতিশীল কর্মক্ষমতা

দ্রুত প্রতিক্রিয়া: রিয়েল-টাইম নিয়ন্ত্রণ শুধুমাত্র নিশ্চিত করা হয় যদি অপারেশন টাইমিং 15 ms এর বেশি না হয় এবং রিলিজের সময় 5 ms এর বেশি না হয়।

দীর্ঘ জীবনকাল: যান্ত্রিক দীর্ঘায়ু 1,000,000 অপারেশন পর্যন্ত পৌঁছায়; রেটেড লোডের অধীনে বৈদ্যুতিক সহনশীলতা দীর্ঘায়িত থাকে।

রুগ্ন নির্মাণ: এটি কম্পন (10-55 Hz, 1.5 মিমি প্রশস্ততা) এবং 100 গ্রাম পর্যন্ত ধ্বংসাত্মক শক প্রতিরোধ করে, এটি কঠোর অবস্থার জন্য উপযুক্ত করে তোলে।

কয়েল এবং ড্রাইভ সামঞ্জস্য

3VDC থেকে 110VDC পর্যন্ত 12টি সাধারণ ভোল্টেজগুলিকে মিটমাট করে, যা প্রচলিত PLC এবং কন্ট্রোলারগুলির সাথে বিরামবিহীন একীকরণের সুবিধা দেয়৷

সাধারণ উদাহরণ: 12VDC ভেরিয়েন্ট (অপারেটিং ভোল্টেজ ≤9.0VDC, কয়েল রেজিস্ট্যান্স 360Ω); 24VDC ভেরিয়েন্ট (অপারেটিং ভোল্টেজ ≤18.0VDC, কয়েল রেজিস্ট্যান্স 1440Ω), উভয়ই প্রায় 400mW এর কম শক্তি খরচ প্রদর্শন করে।

পরিবেশগত অভিযোজন কনফিগারেশন

তাপমাত্রা: স্ট্যান্ডার্ড সংস্করণ: -40℃ থেকে 85℃; উচ্চ-তাপ সংস্করণ: 105℃ পর্যন্ত।

আর্দ্রতা: 5% থেকে 90% RH।

সিল করার বিকল্প:

ফ্লাক্স প্রুফড টাইপ: এই পণ্যটি পরিষ্কার ইনডোর পরিবেশের জন্য উপযুক্ত, যেমন ভোক্তা ইলেকট্রনিক্স এবং যোগাযোগ ডিভাইসে পাওয়া যায়।

প্লাস্টিক সিল টাইপ: এটি শিল্প এবং বহিরঙ্গন পরিবেশের জন্য বাধ্যতামূলক যেখানে ক্ষয়কারী গ্যাস বা ধুলো দূষণ রয়েছে।

গ্লোবাল সার্টিফিকেশন, আপনার নিশ্চয়তা

W15-2 সিরিজের মূল আন্তর্জাতিক শংসাপত্রগুলি রয়েছে যা বিশ্বব্যাপী পণ্য বিতরণে আপনার পাসপোর্ট।

UL/C-UL সার্টিফিকেশন (E475405): 8A 250VAC/30VDC লোড রেটিং, সমর্থনকারী মোটর এবং আলোর লোড স্বীকৃতি দেয়।

TUV সার্টিফিকেশন (R 50332875): সমস্ত পরিচিতি কনফিগারেশন কভার করে, 12A লোড এবং 105℃ উচ্চ-তাপমাত্রা অপারেশন সার্টিফাই করে।

চায়না CQC সার্টিফিকেশন (CQC15002137649): চীন বাধ্যতামূলক পণ্য সার্টিফিকেশন প্রয়োজনীয়তা মেনে চলে।

নিরোধক সিস্টেম: UL ক্লাস F (155℃) অন্তরক উপকরণ বর্ধিত উচ্চ-তাপমাত্রা অবস্থার অধীনে সামঞ্জস্যপূর্ণ কর্মক্ষমতা গ্যারান্টি।

সাধারণ অ্যাপ্লিকেশন এবং নির্বাচন নির্দেশিকা

প্রশস্ত আবেদন এলাকা:

হোম অ্যাপ্লায়েন্সেস: এয়ার কন্ডিশনার কম্প্রেসার, ওয়াশিং মেশিন মোটর, হাই-পাওয়ার কিচেন অ্যাপ্লায়েন্স কন্ট্রোল।

শিল্প নিয়ন্ত্রণ: পিএলসি আউটপুট মডিউল, মোটর স্টার্ট/স্টপ, হিটার সুইচিং।

অটোমেশন সরঞ্জাম: রোবোটিক অস্ত্র, পরিবাহক, সমাবেশ লাইন নিয়ন্ত্রণ।

এনার্জি ম্যানেজমেন্ট: ইউপিএস ট্রান্সফার সুইচিং, পিভি ইনভার্টার কন্ট্রোল, ইভি চার্জিং পাইল সার্কিট কন্ট্রোল।

সুনির্দিষ্ট নির্বাচন নির্দেশিকা:

মডেল বিন্যাস: W15-2AST-XXX

কোড ব্রেকডাউন:

পরিচিতি: 2A (NO), 2B (NC), 2C (CO)

সিলিং: নিল (ফ্লাক্স প্রুফ), এস (প্লাস্টিক সিল)

যোগাযোগের উপাদান: Nil (AgNi), T (AgSnO₂)

বিশেষ কোড: যেমন, G (মাইক্রো-সিগন্যালের জন্য গোল্ড-প্লেটেড পরিচিতি)

কয়েল ভোল্টেজ: 3-110VDC ঐচ্ছিক

নির্বাচনের পরামর্শ: পরিবেশগত অভিযোজনযোগ্যতার বিবরণ এবং আপনার নির্দিষ্ট ব্যবহারের ক্ষেত্রের উপর ভিত্তি করে কঠোরভাবে সিল করার ধরনটি বেছে নিন।

ইনস্টলেশন এবং ব্যবহার মূল পয়েন্ট

ইনস্টলেশন: PCB প্লাগ-ইন মাউন্টিং। বিস্তারিত ওয়্যারিং এবং লেআউট ডায়াগ্রাম (নীচের দৃশ্য) প্রদান করা হয়। প্রস্তাবিত PCB লেআউট সহনশীলতা: ±0.1 মিমি।

সোল্ডারিং: সিল করা ঘেরের তাপীয় ক্ষতি এড়াতে, তাপমাত্রা-নিয়ন্ত্রিত সোল্ডারিং পদ্ধতির পরামর্শ দেওয়া হয়।

ব্যবহারের নোট:

যান্ত্রিক প্রভাব বা ড্রপ এড়িয়ে চলুন.

5VDC 100mA এর নিচে খুব কম লোড অবস্থার জন্য সুপারিশ করা হয় না।

রক্ষণাবেক্ষণ: নির্দিষ্ট অবস্থার অধীনে কাজ করার সময় প্রত্যাশিত আয়ুষ্কাল অর্জন করা হয়। নিয়মিত যোগাযোগের অবস্থা এবং অপারেশনাল সময়কালের মূল্যায়ন সর্বোত্তম কর্মক্ষমতা বজায় রাখতে সহায়তা করে।

উপসংহার

W15-2 সিরিজ রিলে, ডুয়াল 12A স্যুইচিং ক্ষমতা, অন্তরক কর্মক্ষমতা, বিস্তৃত তাপমাত্রা পরিসীমা এবং বিভিন্ন আন্তর্জাতিক সার্টিফিকেশন সহ, গার্হস্থ্য এবং শিল্প অ্যাপ্লিকেশনগুলিতে বৈদ্যুতিক বিচ্ছিন্নতা এবং নিয়ন্ত্রণের জন্য একটি নির্ভরযোগ্য উপাদান। এটি উচ্চ তাপমাত্রা বা দূষণ জড়িত কঠোর পরিবেশে স্ট্যান্ডার্ড অ্যাপ্লিকেশন এবং কঠোর পরিবেশে দীর্ঘমেয়াদে নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।

আপনার যদি কোনও অতিরিক্ত প্রযুক্তিগত তথ্য, নমুনা বা অর্ডারগুলির সহায়তার প্রয়োজন হয়, অনুগ্রহ করে যোগাযোগ করুন৷৷
