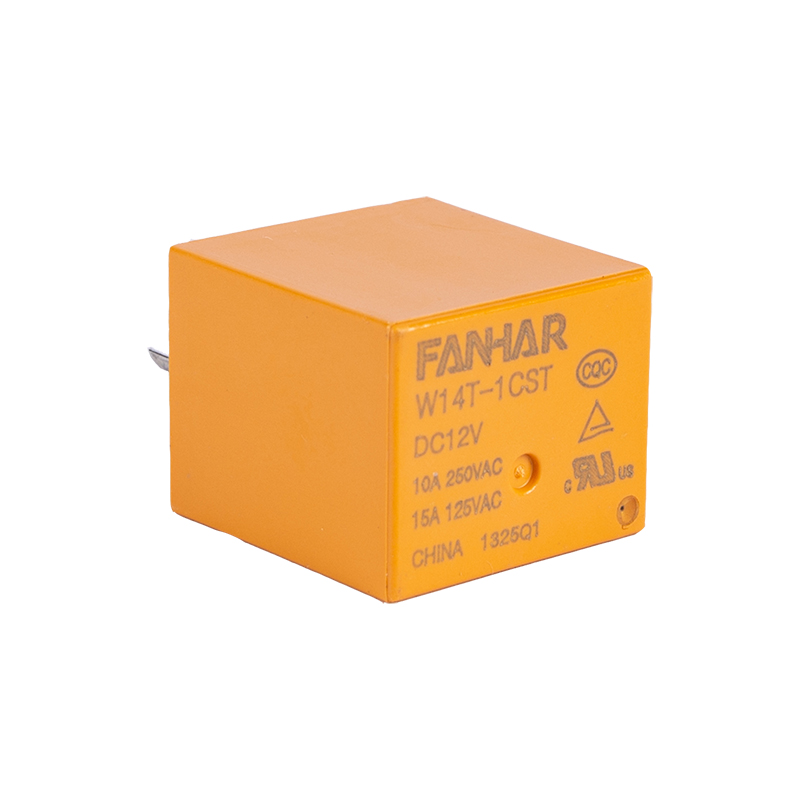

W14T 10A 15A পাওয়ার রিলে UL TUV CQC কমপ্লায়েন্ট

Name: W14T 10A 15A পাওয়ার রিলে UL TUV CQC কমপ্লায়েন্ট
Brand: Zhejiang Fanhar Electronics Co., Ltd.

বৈশিষ্ট্য:
15A স্যুইচিং ক্ষমতা
105℃ একটি অপারেটিং তাপমাত্রা সহ পণ্য উপলব্ধ
UL নিরোধক সিস্টেম: ক্লাস F
সাবমিনিচার, স্ট্যান্ডার্ড পিসিবি টার্মিনাল।
রূপরেখার মাত্রা:(20.0×16.2×20.5) মিমি
প্রধান অ্যাপ্লিকেশন: গৃহস্থালী যন্ত্রপাতি, স্মার্ট হোম

যোগাযোগ করুন

ডাউনলোড

পূর্ববর্তী: FH14T 17A পাওয়ার রিলে UL TUV CQC কমপ্লায়েন্ট পরবর্তী: কোনো পরবর্তী নিবন্ধ নেই

প্যারামিটার
প্রয়োগ
বর্ণনা

প্যারামিটার

স্পেসিফিকেশন	আইটেম
যোগাযোগের ডেটা	যোগাযোগ ব্যবস্থা		1A, 1C
	প্রতিরোধের সাথে যোগাযোগ করুন		≤100mΩ(6VDC 1A)
	যোগাযোগ উপাদান		AgSnO ₂
রেট মান	রেটেড লোড (প্রতিরোধ লোড)		10A 250VAC/30VDC 15A 125VAC
	Max.switching ভোল্টেজ		277VAC/30VDC
	Max.switching বর্তমান		15A
	সর্বোচ্চ সুইচিং ক্ষমতা		2500VA/300W
	লোড করার অনুমতি দেওয়া হচ্ছে		5VDC 100mA
বৈদ্যুতিক কর্মক্ষমতা	অন্তরণ প্রতিরোধের (প্রাথমিক)		100MΩ(500VDC)
	অস্তরক শক্তি (প্রাথমিক)	খোলা পরিচিতি মধ্যে	750VAC, 1মিনিট
		কয়েল এবং পরিচিতির মধ্যে	1500VAC, 1মিনিট
	সময় কাজ		≤10ms
	মুক্তির সময়		≤5 মি
যান্ত্রিক কর্মক্ষমতা	শক প্রতিরোধের	কার্যকরী	98m/s ² (10 গ্রাম)
		ধ্বংসাত্মক	980m/s ² (100 গ্রাম)
	কম্পন প্রতিরোধ		10Hz~55Hz 1.5mm DA
সহনশীলতা	যান্ত্রিক		1× 10 ⁷ অপস
	বৈদ্যুতিক(Room temperature)		5A 250VAC/30VDC ⁵ অপস(ON/OFF=1s/9s) 10A 250VAC/30VDC 5×10 ⁴ অপস(ON/OFF=1s/9s) 15A 125VAC 5×10 ⁴ অপস(ON/OFF=1s/9s) 1/2HP 125VAC(মোটর) 3×10 ⁴ অপস(ON/OFF=1s/9s) 600W 120VAC(LED বাতি) 2.5×10 ⁴ অপস (ON/OFF=1s/9s)
পরিচালনা করুন অবস্থা	পরিবেষ্টিত তাপমাত্রা		-40℃~85℃/105℃
	আর্দ্রতা		5% থেকে 90%
সমাপ্তি			পিসিবি
একক ওজন			প্রায় 12.5 গ্রাম
নির্মাণ			প্লাস্টিক সিল করা, ফ্লাক্স প্রুফড

বর্ণনা

W14T পাওয়ার রিলে 15A স্যুইচিং ক্যাপাবিলিটি সাবমিনিয়েচার হল একটি ক্ষুদ্রাকৃতির রিলে যা উচ্চ-পাওয়ার সুইচিং প্রয়োজনের জন্য ডিজাইন করা হয়েছে, যা স্থান-সীমাবদ্ধ অ্যাপ্লিকেশনের জন্য উপযুক্ত। এই রিলেটি শুধুমাত্র 19.0 x 15.2 x 15.5 মিমি আকারের একটি কমপ্যাক্ট প্যাকেজ ব্যবহার করে এবং একটি সীমিত স্থানে 15A পর্যন্ত সুইচিং ক্ষমতা অর্জন করতে পারে, যা ইলেকট্রনিক ডিভাইসগুলির জন্য খুবই উপযুক্ত যার জন্য উচ্চ দক্ষতা এবং ক্ষুদ্রকরণের প্রয়োজন হয়। রিলে দুটি সাধারণ কনফিগারেশন ফর্ম সমর্থন করে: ফর্ম A (NO) এবং ফর্ম C (DPDT), যা বিভিন্ন সার্কিট ডিজাইনের চাহিদা মেটাতে পারে। এর স্ট্যান্ডার্ড পিসিবি লেআউট ডিজাইন বিভিন্ন ইলেকট্রনিক মডিউলে একীকরণের সুবিধা দেয় এবং এটি কঠোর পরিবেশে ব্যবহারের প্রয়োজন মেটাতে প্লাস্টিকের সিল করা এবং সোল্ডার মাস্ক সংস্করণেও পাওয়া যায়। উপরন্তু, পণ্যটি UL94 V-0 শিখা প্রতিরোধক রেটিং পূরণ করে এবং নিরাপত্তার ক্ষেত্রে এর নির্ভরযোগ্যতা নিশ্চিত করে IEC 60335-1 সার্টিফিকেশন পাস করেছে। W14T রিলে একটি কম-পাওয়ার কয়েল ডিজাইন গ্রহণ করে, যার একটি একক কয়েল পাওয়ার খরচ প্রায় 0.4W এবং একটি ডুয়াল কয়েল পাওয়ার খরচ প্রায় 0.8W, যা অপারেশন চলাকালীন এটিকে আরও শক্তি-দক্ষ এবং দক্ষ করে তোলে। এর দ্রুত স্যুইচিং বৈশিষ্ট্য (যোগাযোগের সময় 10ms এর কম) এটিকে অল্প সময়ের মধ্যে সার্কিট বন্ধ এবং খোলার কাজ করতে সক্ষম করে, যা ঘন ঘন অপারেশনের প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলির জন্য খুবই উপযুক্ত। এই রিলেটির পরিবেশগত অভিযোজনযোগ্যতাও রয়েছে, এটি একটি বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা সহ্য করতে পারে এবং 300V পর্যন্ত ভোল্টেজ স্যুইচিং ক্ষমতা সমর্থন করে। এর পরিবেশগত বৈশিষ্ট্যগুলিও RoHS মান মেনে চলে, পণ্যের বাজারের প্রতিযোগিতা আরও বাড়িয়ে তোলে। W14T পাওয়ার রিলে হল একটি ক্ষুদ্রাকৃতির রিলে যা উচ্চ কার্যক্ষমতা, ক্ষুদ্রকরণ এবং নির্ভরযোগ্যতাকে একত্রিত করে এবং কমপ্যাক্ট ইলেকট্রনিক ডিভাইস ডিজাইন করার সময় ইঞ্জিনিয়ারদের জন্য এটি একটি আদর্শ পছন্দ৷
