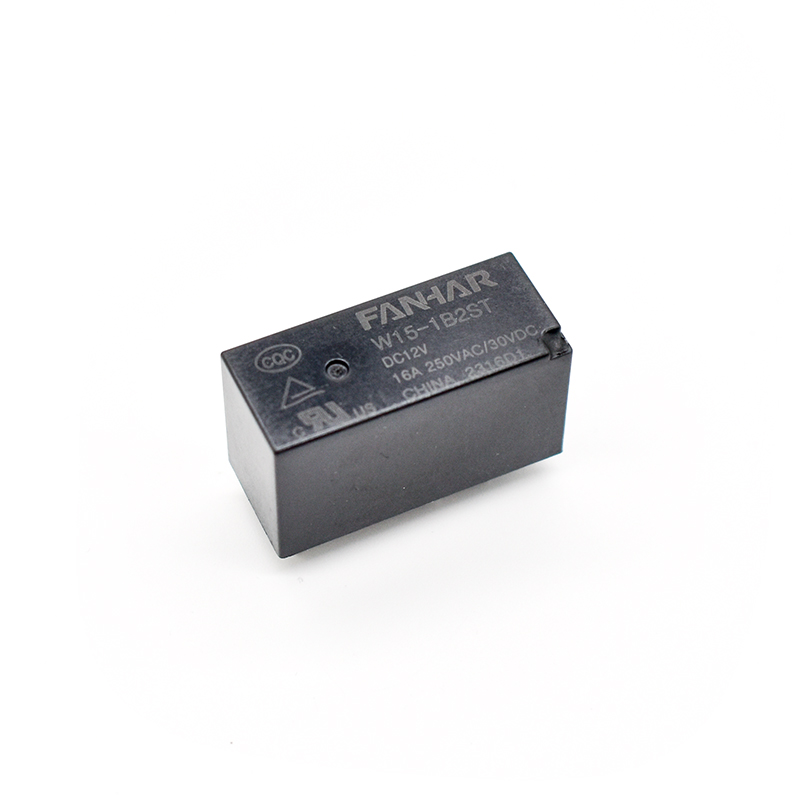

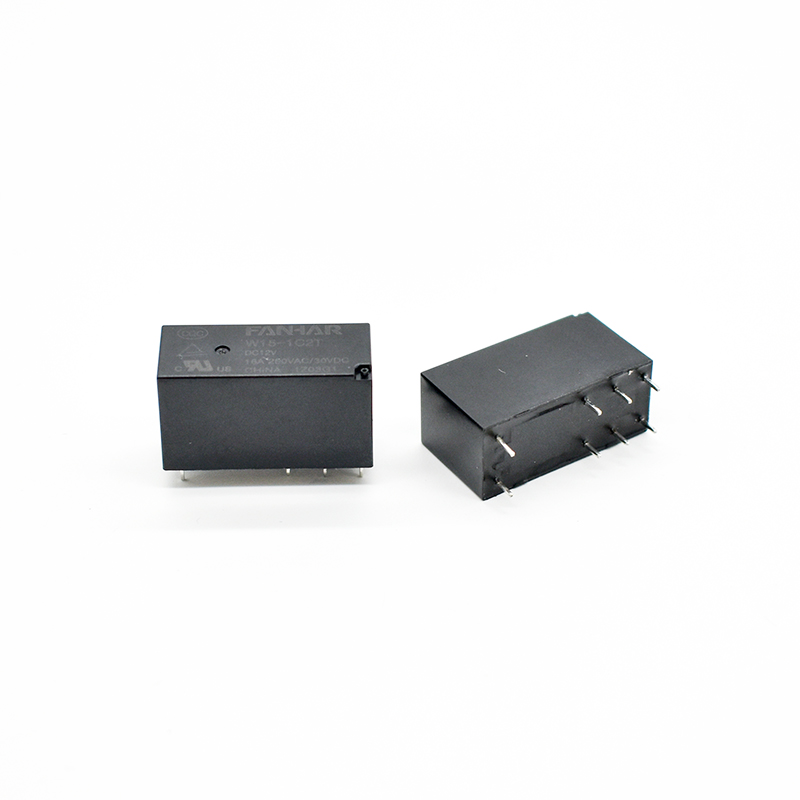

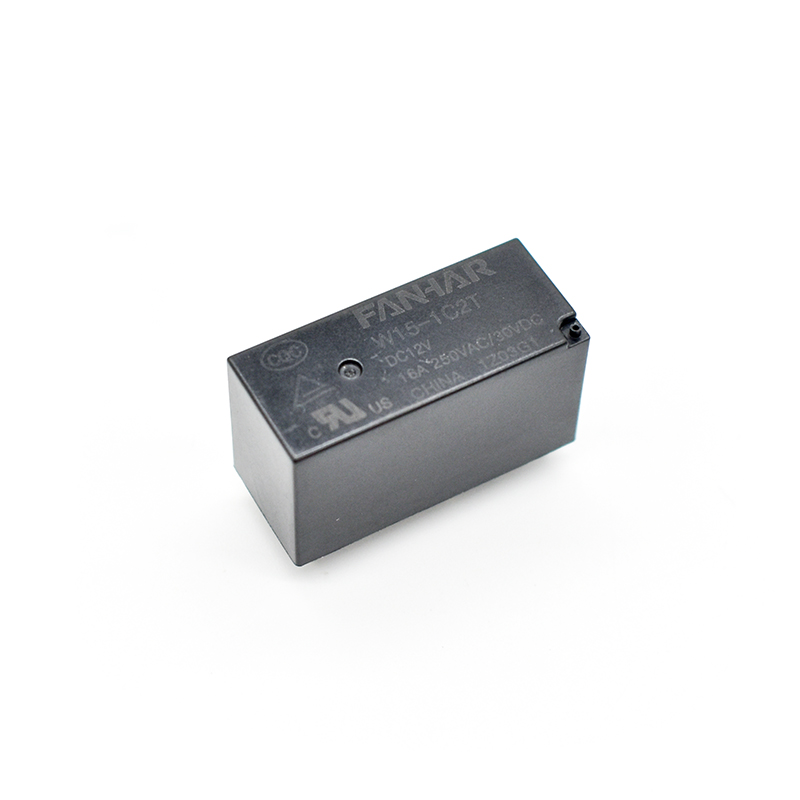

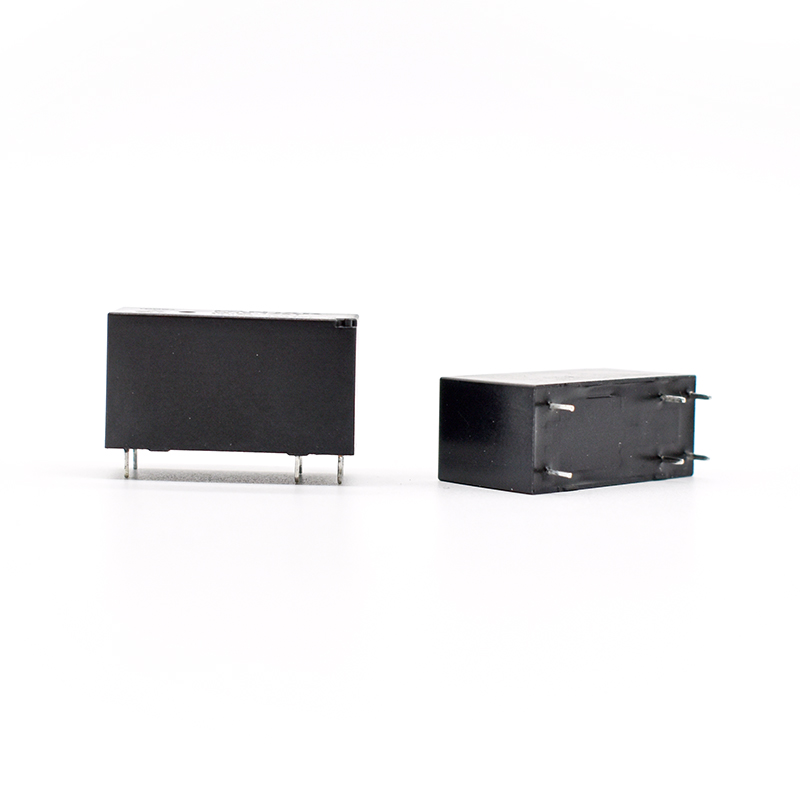

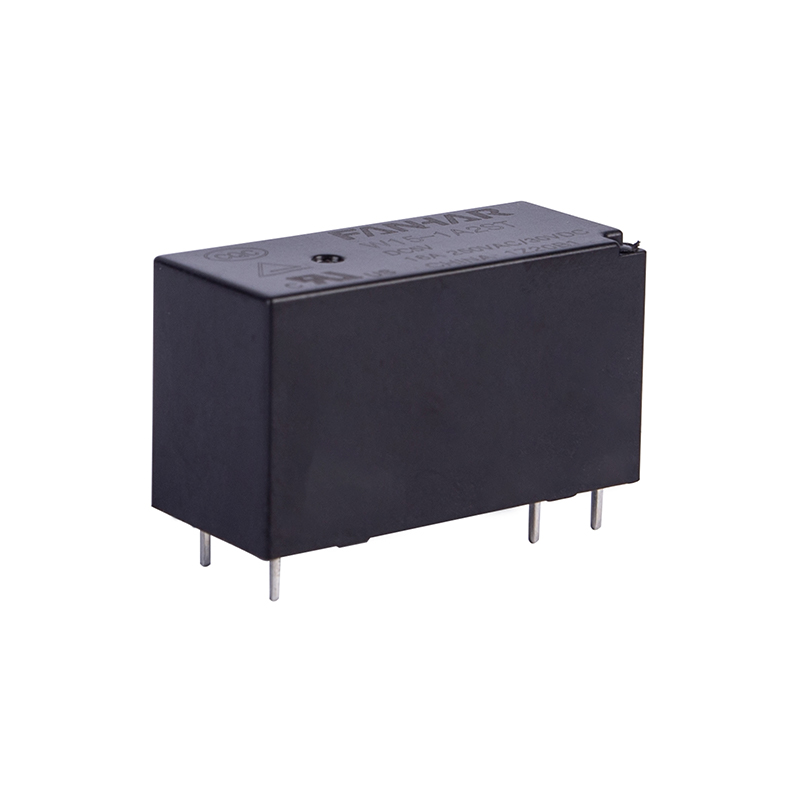

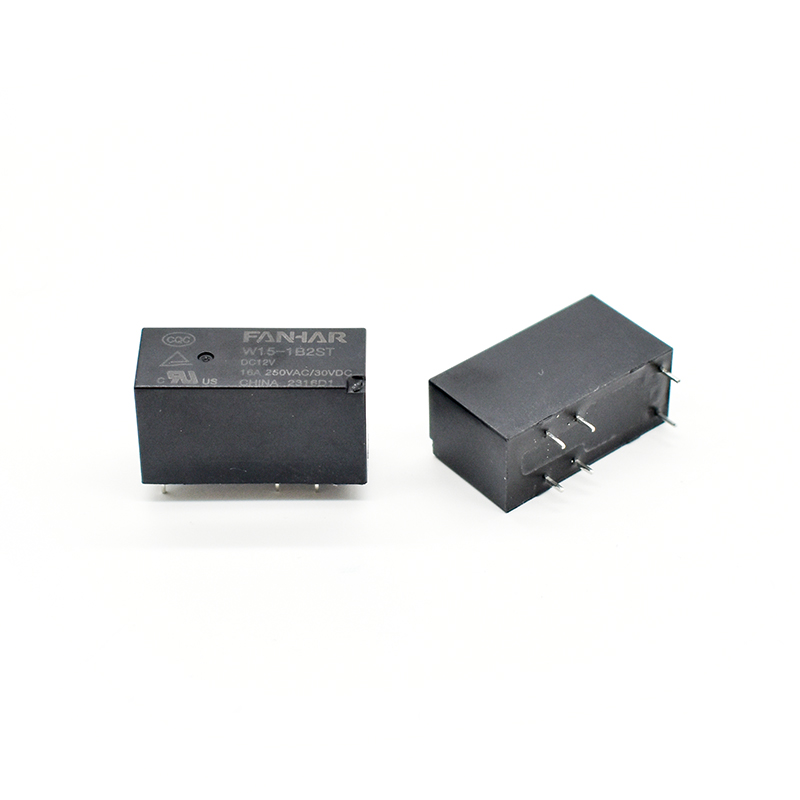

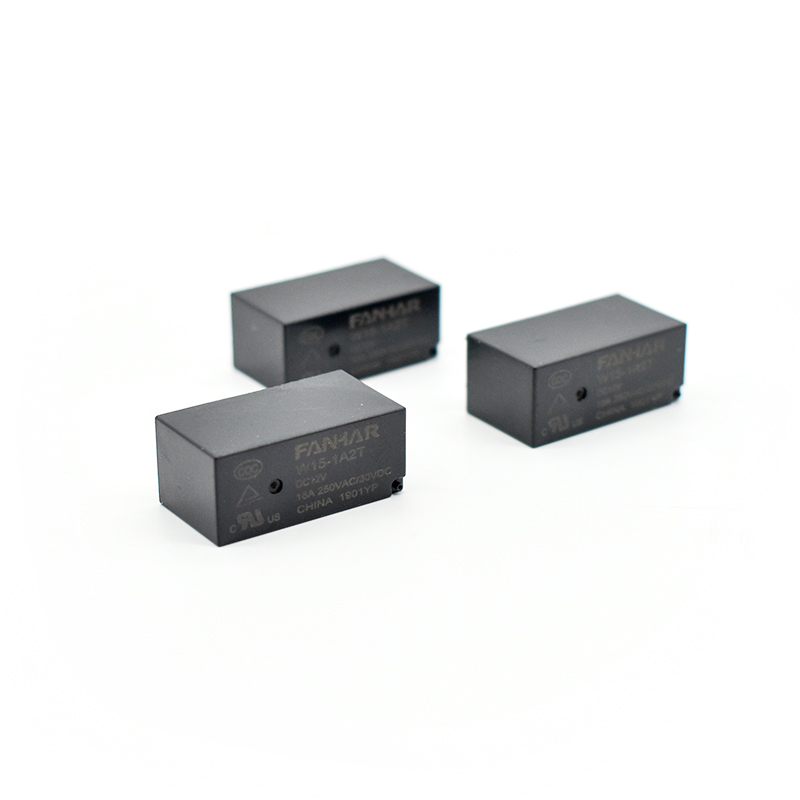

W15-1 16A 20A পাওয়ার রিলে UL TUV CQC কমপ্লায়েন্ট

স্পেসিফিকেশন

আইটেম

যোগাযোগের ডেটা

যোগাযোগ ব্যবস্থা

1A, 1B, 1C

যোগাযোগ প্রতিরোধ (প্রাথমিক)

≤100mΩ(6VDC 1A)

যোগাযোগ উপাদান

AgNi, AgSnO ₂

রেট মান

রেটেড লোড (প্রতিরোধ লোড)

16A   250VAC/30VDC(স্ট্যান্ডার্ড)  20A   250VAC

Max.switching ভোল্টেজ

400VAC/30VDC

Max.switching বর্তমান

20A

সর্বোচ্চ সুইচিং ক্ষমতা

4000VA/480W

লোড করার অনুমতি দেওয়া হচ্ছে

5VDC 100mA

বৈদ্যুতিক

কর্মক্ষমতা

অন্তরণ প্রতিরোধের (প্রাথমিক)

1000MΩ (500VDC)

অস্তরক

শক্তি

(প্রাথমিক)

খোলা পরিচিতি মধ্যে

1000VAC, 1 মিনিট

কয়েল এবং পরিচিতির মধ্যে

4000VAC, 1 মিনিট

সময় কাজ

≤15ms

মুক্তির সময়

≤10ms

যান্ত্রিক কর্মক্ষমতা

শক প্রতিরোধের

কার্যকরী

98m/s ² (10 গ্রাম)

ধ্বংসাত্মক

980m/s ² (100 গ্রাম)

কম্পন প্রতিরোধ

10Hz~55Hz 1.5mm DA

সহনশীলতা

যান্ত্রিক

1× 10 ⁶ অপস

বৈদ্যুতিক(Room temperature)

20A   250VAC

16A   250VAC/30VDC
5A     400VAC

5× 10 ⁴ অপস (ON/OFF= 1s/9s)

1× 10 ⁵ অপস (ON/OFF= 1s/9s)

1× 10 ⁵ অপস (ON/OFF= 1s/9s)

অপারেটিং শর্ত

পরিবেষ্টিত তাপমাত্রা

-40℃~85℃/105℃

আর্দ্রতা

5% থেকে 90%

সমাপ্তি

পিসিবি

একক ওজন

প্রায় 12 গ্রাম

নির্মাণ

প্লাস্টিক সিল করা, ফ্লাক্স প্রুফড
