বাড়ি / খবর / শিল্প সংবাদ / W12T-50 সিরিজের নতুন শক্তি রিলে: উচ্চ লোড, উচ্চ নিরোধক, একাধিক নির্দিষ্টকরণ, নতুন শক্তি সরঞ্জামের জন্য ডিজাইন করা হয়েছে
নতুন শক্তি সরঞ্জামের অন/অফ কন্ট্রোল চাহিদা মেটাতে উচ্চ লোড সুইচিং ক্ষমতা

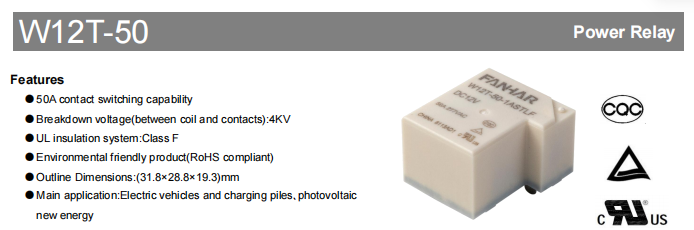

বৈদ্যুতিক যানবাহন, চার্জিং সুবিধা এবং ফটোভোলটাইক পাওয়ার জেনারেশন সিস্টেমের দ্রুত বিকাশের সাথে, রিলেগুলি উচ্চ-ভোল্টেজ এবং উচ্চ-কারেন্ট অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্যতা এবং দীর্ঘমেয়াদী স্থিতিশীলতার পরিবর্তনের জন্য উচ্চতর প্রয়োজনীয়তার সম্মুখীন হচ্ছে। দ W12T-50 সিরিজের নতুন শক্তি রিলে বিশেষভাবে নতুন শক্তি সেক্টরে সার্কিট সুইচিং নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এটি বৈদ্যুতিক যানবাহন, চার্জিং পাইলস, ফটোভোলটাইক ইনভার্টার এবং অনুরূপ সরঞ্জামগুলিতে প্রধান সার্কিট সুইচিং এবং নিয়ন্ত্রণের জন্য উপযুক্ত। রিলেতে একটি কমপ্যাক্ট পিসিবি-মাউন্ট ডিজাইন রয়েছে যার বাহ্যিক মাত্রা 31.8×28.8×19.3 মিমি এবং ওজন প্রায় 30 গ্রাম। এটি দুটি যোগাযোগ ব্যবস্থায় উপলব্ধ: 1A (একটি ফর্ম A, সাধারণত খোলা) এবং 1C (একটি ফর্ম সি, পরিবর্তন), বিভিন্ন সার্কিটের প্রয়োজনীয়তা অনুসারে নমনীয় নির্বাচনের অনুমতি দেয়।
| স্পেসিফিকেশন | আইটেম | |
|---|---|---|
| যোগাযোগের ডেটা | যোগাযোগ ব্যবস্থা | 1A､1C |
| যোগাযোগ প্রতিরোধ (প্রাথমিক) | 50mΩ(6VDC 1A) | |
| যোগাযোগ উপাদান | AgSnO 2 | |
| রেট মান | রেটেড লোড (প্রতিরোধ লোড) | NO: 60A 277/250VAC 50A 277/250VAC 40A 277/250VAC NC:20A 277/250VAC |
| Max.switching ভোল্টেজ | 277VAC | |
| Max.switching বর্তমান | 50A | |
| সর্বোচ্চ সুইচিং ক্ষমতা | 138 50VA | |
| লোড করার অনুমতি দেওয়া হচ্ছে | 5VDC 100mA |
সিস্টেম অপারেশনাল নিরাপত্তা উন্নত উচ্চ নিরোধক নকশা
নতুন শক্তি সরঞ্জাম দীর্ঘ সময়ের জন্য উচ্চ-ভোল্টেজ অবস্থার অধীনে কাজ করে, রিলে নিরোধক কর্মক্ষমতা উপর কঠোর চাহিদা স্থাপন. W12T-50 একটি ক্লাস F UL নিরোধক সিস্টেম গ্রহণ করে। কয়েল এবং পরিচিতির মধ্যে ব্রেকডাউন ভোল্টেজ স্ট্যান্ডার্ড টাইপের জন্য 2500 VAC এবং হাই-ভোল্টেজের জন্য 4000 VAC পর্যন্ত। খোলা পরিচিতিগুলির মধ্যে অস্তরক শক্তি 1 মিনিটের জন্য 1500 VAC, এবং প্রাথমিক নিরোধক প্রতিরোধ ≥1000 MΩ (500 VDC এ পরিমাপ করা হয়)। এই নকশা বৈশিষ্ট্যগুলি বৈদ্যুতিক বিচ্ছিন্নতা উন্নত করতে এবং নিরাপদ এবং স্থিতিশীল সিস্টেম অপারেশনের জন্য নির্ভরযোগ্য সুরক্ষা প্রদান করতে সহায়তা করে।
| বৈদ্যুতিক কর্মক্ষমতা | ||
|---|---|---|
| অন্তরণ প্রতিরোধের (প্রাথমিক) | 1000MΩ(500VDC) | |
| অস্তরক শক্তি (প্রাথমিক) | খোলা পরিচিতি মধ্যে | 1500VAC, 1 মিনিট |
| কয়েল এবং পরিচিতির মধ্যে | 2500VAC(স্ট্যান্ডার্ড টাইপ)/4000VAC, 1মিনিট | |
| সময় কাজ | ≤20ms | |
| মুক্তির সময় | ≤10ms | |
স্থিতিশীল এবং নির্ভরযোগ্য, জটিল শিল্প পরিবেশের জন্য উপযুক্ত
বৈদ্যুতিক কর্মক্ষমতা ছাড়াও, W12T-50 যান্ত্রিক নির্ভরযোগ্যতা এবং পরিবেশগত অভিযোজনযোগ্যতার উপর জোর দেয়। রিলে পরিবেষ্টিত তাপমাত্রা পরিসীমা -40°C থেকে 85°C এবং আর্দ্রতা 5% থেকে 90% এর মধ্যে স্থিরভাবে কাজ করে। এর যান্ত্রিক জীবন 5×10⁶ অপারেশনে পৌঁছায়, দীর্ঘমেয়াদী ঘন ঘন অপারেশনের চাহিদা পূরণ করে। পণ্যটি ভাল শক প্রতিরোধের (কার্যকরী শক 98 m/s², ধ্বংসাত্মক শক 980 m/s²) এবং কম্পন প্রতিরোধের (10 Hz~55 Hz, 1.5 mm ডবল প্রশস্ততা) প্রদর্শন করে, এটিকে অন-বোর্ড সরঞ্জাম এবং শিল্প নিয়ন্ত্রণ ব্যবস্থার জন্য উপযুক্ত করে তোলে যেখানে উচ্চ নির্ভরযোগ্যতার প্রয়োজন হয়।
| যান্ত্রিক কর্মক্ষমতা | শক প্রতিরোধের | কার্যকরী | 98 m/s² |
| ধ্বংসাত্মক | 980m/s2 | ||
| কম্পন প্রতিরোধের | 10Hz~55Hz 1.5mm DA | ||
| পরিবেশ ও মাউন্টিং | পরিবেষ্টিত তাপমাত্রা | -40°C ~ 85°C | |
| আর্দ্রতা | 5% ~ 90% | ||
| সমাপ্তি | PCB | ||
| ওজন | প্রায় 30 গ্রাম | ||
| নির্মাণ | ≤প্লাস্টিক সিল করা, ফ্লাক্স প্রুফড | ||
একাধিক কয়েল ভোল্টেজ এবং বিভিন্ন কন্ট্রোল সিস্টেম ফিট করার জন্য পাওয়ার খরচ বিকল্প
বিভিন্ন নিয়ন্ত্রণ সার্কিট মিটমাট করার জন্য, W12T-50 দুটি কয়েল পাওয়ার খরচ সংস্করণে দেওয়া হয়: স্ট্যান্ডার্ড টাইপ এবং সংবেদনশীল প্রকার। স্ট্যান্ডার্ড টাইপের একটি কয়েল পাওয়ার খরচ প্রায় 1.2 ওয়াট এবং এটি ছয়টি ডিসি ভোল্টেজ রেটিং-এ পাওয়া যায়: 5V, 6.5V, 12V, 24V, 48V এবং 110V। সংবেদনশীল প্রকারটি প্রায় 0.9 ওয়াট খরচ করে এবং একই ভোল্টেজ পরিসীমা কভার করে। উভয় সংস্করণ একটি বাছাই আছে রেট করা ভোল্টেজের ≤75% আপ ভোল্টেজ এবং রেট করা ভোল্টেজের ≥10% ড্রপ-আউট ভোল্টেজ। পরিচালনার সময় হল ≤20 ms এবং প্রকাশের সময় হল ≤10 ms৷ ইউনিফাইড কয়েল ডিজাইন বিভিন্ন কন্ট্রোল সিস্টেমের চাহিদা পূরণ করে এবং ড্রাইভের ক্ষমতার উপর ভিত্তি করে নমনীয় নির্বাচনের অনুমতি দেয়।
বিভিন্ন অপারেটিং পরিবেশের জন্য দুটি সুরক্ষা প্রকার
W12T-50 দুটি ঘের শৈলীতে পাওয়া যায়: প্লাস্টিক সিল করা এবং ফ্লাক্স প্রুফ। প্লাস্টিকের সিলযুক্ত ধরনটি সম্পূর্ণরূপে আবদ্ধ, কার্যকরভাবে ক্ষতিকারক গ্যাস যেমন H₂S, SO₂, NO₂, সেইসাথে ধুলোর প্রবেশ রোধ করে৷ এটি কঠোর পরিবেশের জন্য সুপারিশ করা হয় যেমন শিল্প সাইট এবং আউটডোর চার্জিং পাইলস। ফ্লাক্স প্রুফ টাইপ শুধুমাত্র সোল্ডারিং এর সময় ফ্লাক্সের অনুপ্রবেশ রোধ করে এবং পরিষ্কার ইনডোর সরঞ্জামের জন্য উপযুক্ত। নির্বাচন পরামর্শ: পরিষ্কার পরিবেশের জন্য, ফ্লাক্স প্রুফ টাইপ সুপারিশ করা হয়; অপরিষ্কার পরিবেশের জন্য (H₂S, SO₂, NO₂, ধুলো এবং অন্যান্য দূষণকারী), প্লাস্টিকের সিলযুক্ত ধরনটি পছন্দের পছন্দ।
সহজ সরঞ্জাম ইন্টিগ্রেশন জন্য কম্প্যাক্ট নকশা

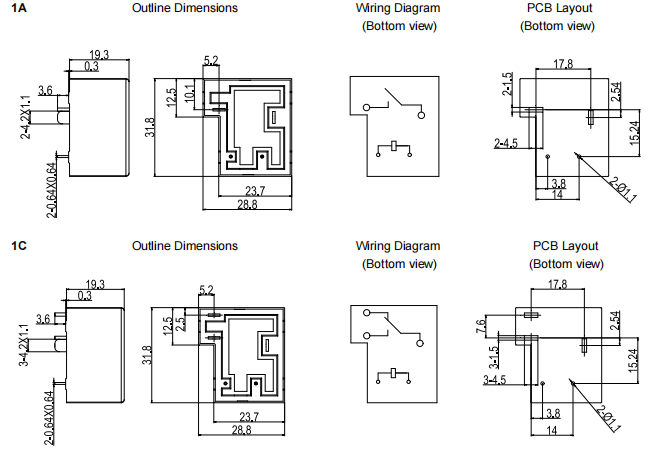

W12T-50 31.8×28.8×19.3 মিমি বাহ্যিক মাত্রা সহ একটি ইউনিফাইড কমপ্যাক্ট প্ল্যাটফর্ম ডিজাইন গ্রহণ করে। নির্দিষ্ট সহনশীলতা ছাড়া মাত্রার জন্য: মাত্রা ≤1 মিমি এর সহনশীলতা ±0.2 মিমি; মাত্রা>1 মিমি এবং <5 মিমি এর সহনশীলতা ±0.3 মিমি; মাত্রা ≥5 মিমি এর সহনশীলতা ±0.5 মিমি। PCB লেআউটের জন্য, অনির্দিষ্ট মাত্রা সবসময় ±0.1 মিমি। স্ট্যান্ডার্ড মাউন্টিং মাত্রা এবং পিন লেআউটগুলি সরঞ্জাম নির্মাতাদের জন্য দ্রুত একীকরণ এবং পণ্য আপগ্রেডের সুবিধা দেয়।
সাধারণত আবেদন এলাকা
এর উচ্চ লোড সুইচিং ক্ষমতা, উচ্চ নিরোধক কর্মক্ষমতা, এবং পরিপক্ক প্ল্যাটফর্ম ডিজাইনের সাথে, W12T-50 নিম্নলিখিত ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে:
বৈদ্যুতিক যানবাহন : বিএমএস ব্যাটারি ম্যানেজমেন্ট সিস্টেমে প্রধান সার্কিট নিয়ন্ত্রণ
চার্জিং পাইলস : এসি/ডিসি আউটপুট টার্মিনালগুলিতে অন/বন্ধ সুরক্ষা
ফটোভোলটাইক নতুন শক্তি : ইনভার্টার এবং কম্বাইনার বক্সে সার্কিট সুইচিং চার্জ নিয়ন্ত্রণ, সিস্টেমের জন্য স্থিতিশীল এবং নির্ভরযোগ্য বর্তমান নিয়ন্ত্রণ সমাধান প্রদান করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: W12T এর প্রধান প্রয়োগের ক্ষেত্রগুলি কী কী 50 সিরিজ রিলে?
W12T-50 সিরিজটি প্রধানত নতুন শক্তি সেক্টরে সার্কিট সুইচিং নিয়ন্ত্রণের জন্য ব্যবহৃত হয়, যার মধ্যে রয়েছে বৈদ্যুতিক যান, চার্জিং পাইলস এবং ফটোভোলটাইক ইনভার্টার, যেখানে এটি প্রধান সার্কিট সুইচিং এবং পাওয়ার কন্ট্রোল ফাংশন সম্পাদন করে।
প্রশ্ন 2: W12T এর লোড ক্ষমতা কত? 50?
277/250 VAC প্রতিরোধী লোডের অধীনে সাধারণত খোলা (NO) যোগাযোগের জন্য, রেট করা বর্তমান তিনটি স্তরে পাওয়া যায়: 40A, 50A এবং 60A। সাধারণত বন্ধ (NC) যোগাযোগ 20A রেট করা হয়। সর্বাধিক সুইচিং ভোল্টেজ হল 277 VAC, সর্বাধিক সুইচিং কারেন্ট হল 50A, এবং সর্বাধিক সুইচিং ক্ষমতা হল 13850 VA।
প্রশ্ন 3: W12T কী ইনসুলেশন পারফরম্যান্স করে 50 প্রদান?
এটি একটি ক্লাস F UL নিরোধক সিস্টেম গ্রহণ করে। খোলা পরিচিতিগুলির মধ্যে অস্তরক শক্তি 1500 VAC/1 মিনিট; কয়েল এবং পরিচিতির মধ্যে এটি স্ট্যান্ডার্ড টাইপের জন্য 2500 VAC এবং উচ্চতার জন্য 4000 VAC ভোল্টেজ প্রকার। প্রাথমিক নিরোধক রোধ হল ≥1000 MΩ (500 VDC এ)।
প্রশ্ন 4: প্লাস্টিকের সিল করা এবং ফ্লাক্স প্রুফ ধরণের মধ্যে পার্থক্য কী এবং কীভাবে চয়ন করবেন?
প্লাস্টিকের সিলযুক্ত ধরনটি সম্পূর্ণরূপে আবদ্ধ এবং ক্ষয়কারী গ্যাস (H₂S, SO₂, NO₂) এবং ধুলো প্রতিরোধ করতে পারে। ফ্লাক্স প্রুফ টাইপ শুধুমাত্র সোল্ডারিং এর সময় ফ্লাক্স ইনগ্রেস প্রতিরোধ করে। পরিষ্কার পরিবেশের জন্য, ফ্লাক্স প্রুফ টাইপ সুপারিশ করা হয়; অপরিষ্কার পরিবেশের জন্য (H₂S, SO₂, NO₂, ধুলো ইত্যাদি) প্লাস্টিকের সিলযুক্ত প্রকারের সুপারিশ করা হয়।
প্রশ্ন 5: স্ট্যান্ডার্ড টাইপ এবং সংবেদনশীল টাইপ কি বিনিময় করা যেতে পারে?
এগুলি সরাসরি আদান-প্রদান করা যায় না কারণ তাদের কয়েল প্রতিরোধ এবং শক্তি খরচ ভিন্ন। স্ট্যান্ডার্ড প্রকারের জন্য উচ্চতর ড্রাইভ কারেন্ট প্রয়োজন, যখন সংবেদনশীল প্রকারের জন্য কম প্রয়োজন। প্রতিস্থাপন করার সময়, কয়েল ড্রাইভিং প্যারামিটারগুলি ড্রাইভ সার্কিটের ক্ষমতার উপর ভিত্তি করে পুনরায় গণনা করা আবশ্যক।
