ল্যাচিং রিলের সম্পূর্ণ নির্দেশিকা: কাজের নীতি থেকে নির্বাচন এবং প্রয়োগ পর্যন্ত

কিভাবে ল্যাচিং রিলে কাজ করে?

মূল উপাদান

একটি ল্যাচিং রিলে এর মূল উপাদানগুলির মধ্যে রয়েছে:

কুণ্ডলী : একক-কুণ্ডলী বা দ্বৈত-কুণ্ডলী কাঠামো, সাধারণত কম-প্রতিরোধী তামার তার দিয়ে তৈরি, একটি চৌম্বক ক্ষেত্র তৈরি করতে ব্যবহৃত হয়।

আর্মেচার ("রিড সুইচ" নামেও পরিচিত) : একটি ছোট চলমান ধাতব টুকরা যা সুইচের "গেট" হিসাবে কাজ করে।

স্থায়ী চুম্বক (চৌম্বকীয় ল্যাচিং ধরনের জন্য) : শক্তি অপসারণ করার পরে অবস্থানে আর্মেচার রাখা ব্যবহৃত.

মেকানিক্যাল ল্যাচ (যান্ত্রিক ল্যাচিং টাইপের জন্য) : একটি শারীরিক লকিং প্রক্রিয়া।

বিস্তারিত কাজের নীতি

যখন কয়েলে একটি সংক্ষিপ্ত কারেন্ট পালস প্রয়োগ করা হয়, তখন উৎপন্ন চৌম্বক ক্ষেত্র আর্মেচারটিকে একটি যোগাযোগের অবস্থান থেকে অন্য অবস্থানে যেতে চালিত করে, যার ফলে সার্কিটটি সম্পূর্ণ বা ভেঙে যায়। মূল বিষয় হল এই পালস শেষ হওয়ার পরে, ক্রমাগত শক্তির প্রয়োজন ছাড়াই চৌম্বক শক্তি (চৌম্বকীয় ল্যাচিং প্রকারের জন্য) বা একটি যান্ত্রিক ল্যাচ (যান্ত্রিক ল্যাচিং প্রকারের জন্য) এর উপর নির্ভর করে আর্মেচারটি তার বর্তমান অবস্থানে দৃঢ়ভাবে থাকে। এটি শুধুমাত্র সক্রিয় হবে এবং রিসেট হবে যখন একটি বিপরীত পালস প্রয়োগ করা হয়।

অফ-ডেলে টাইমারের মতো অ্যাপ্লিকেশনগুলিতে, ডুয়াল-ওয়াইন্ডিং ল্যাচিং রিলেগুলির অপারেটিং সিকোয়েন্স আরও জটিল: সেট কয়েল (এস) এর মধ্য দিয়ে যখন কারেন্ট প্রবাহিত হয়, তখন অভ্যন্তরীণ চৌম্বকীয় সার্কিটে চৌম্বকীয় প্রবাহ উৎপন্ন হয়, আর্মেচারকে আকর্ষণ করার জন্য ইলেক্ট্রোম্যাগনেটিক বল তৈরি করে, স্বাভাবিকভাবে খোলা যোগাযোগ বন্ধ করে এবং স্বাভাবিকভাবে খোলা বন্ধ অবস্থা বজায় রাখে, যোগাযোগের স্বাভাবিক অবস্থা বজায় রাখে। OFF-বিলম্ব শেষ হলে, রিসেট কয়েল (R) এর মধ্য দিয়ে কারেন্ট প্রবাহিত হয়, যার ফলে বন্ধ হওয়া স্বাভাবিকভাবে খোলা পরিচিতি খুলতে পারে এবং খোলা স্বাভাবিকভাবে বন্ধ পরিচিতি আবার বন্ধ হয়ে যায়।

ল্যাচিং রিলে প্রধান প্রকার

হোল্ডিং মেকানিজম দ্বারা শ্রেণীবিভাগ

কয়েল স্ট্রাকচার দ্বারা শ্রেণীবিভাগ

ইমপালস রিলে

এটি একটি ইন্টিগ্রেটেড ইলেকট্রনিক স্টিয়ারিং সার্কিট সহ একটি বিশেষ ধরনের ম্যাগনেটিক ল্যাচিং রিলে। এটি ইনপুট পালস এর পোলারিটি পরিবর্তন করার প্রয়োজন হয় না; প্রতিবার যখন এটি একটি পালস সংকেত পায়, এটি স্বয়ংক্রিয়ভাবে তার অবস্থা পরিবর্তন করে (একটি সুইচের মতো বিকল্পভাবে চালু/বন্ধ করা)। যখন শক্তি প্রয়োগ করা হয়, তখন অভ্যন্তরীণ সার্কিট স্বয়ংক্রিয়ভাবে রিলে এর বর্তমান অবস্থান নির্ধারণ করে এবং বিপরীত কুণ্ডলীকে শক্তি দেয়।

ইমপালস রিলেগুলি একাধিক বোতাম ব্যবহার করে একাধিক অবস্থান থেকে একই ডিভাইস নিয়ন্ত্রণ করার জন্য আদর্শ, যেমন প্রতিটি অবস্থানে একটি একক বোতাম ব্যবহার করে বিভিন্ন পয়েন্ট থেকে একটি পরিবাহককে শুরু করা এবং থামানো।

ল্যাচিং রিলে বনাম নন-ল্যাচিং রিলে: বিশদ তুলনা

ল্যাচিং রিলে এর মূল সুবিধা

অত্যন্ত কম বিদ্যুত খরচ: এটি ল্যাচিং রিলেগুলির সবচেয়ে বিশিষ্ট সুবিধা। যেহেতু তারা শুধুমাত্র স্টেট-স্যুইচিং তাত্ক্ষণিক সময় শক্তি ব্যবহার করে, তাই দীর্ঘমেয়াদী অ্যাপ্লিকেশনগুলিতে শক্তি-সঞ্চয় প্রভাব উল্লেখযোগ্য। ল্যাচিং ডিজাইন শুধুমাত্র চালু/বন্ধ স্যুইচিংয়ের সময় বর্তমান প্রবাহ অর্জন করে, যা সরঞ্জামের শক্তি সাশ্রয়ে উল্লেখযোগ্যভাবে অবদান রাখে।

স্টেট মেমরি: পাওয়ার ব্যর্থতার পরে স্বয়ংক্রিয়ভাবে শেষ অবস্থা বজায় রাখে, কোন রিসেট সার্কিটের প্রয়োজন নেই। এটি বিশেষত এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেগুলির শক্তি হ্রাসের পরে রাষ্ট্র ধরে রাখার প্রয়োজন, যেমন স্মার্ট সুইচগুলিতে মেমরি ফাংশন।

নিম্ন কুণ্ডলী তাপ উত্পাদন: যেহেতু অবিচ্ছিন্ন শক্তির প্রয়োজন হয় না, তাই কয়েলের তাপমাত্রা বৃদ্ধি খুব কম, যা সরঞ্জামের নির্ভরযোগ্যতা এবং জীবনকাল উন্নত করার জন্য উপকারী।

ব্যাটারি-চালিত ডিভাইসগুলির জন্য উপযুক্ত: শূন্য স্ট্যাটিক পাওয়ার খরচ বৈশিষ্ট্য এটিকে আইওটি ডিভাইস এবং স্মার্ট মিটারের মতো ব্যাটারি-চালিত অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ করে তোলে।

প্রধান অ্যাপ্লিকেশন দৃশ্যকল্প

ইন্ডাস্ট্রিয়াল অটোমেশন

শিল্প গণনা এবং বাছাই ব্যবস্থা: রাষ্ট্রীয় স্মৃতির জন্য বিস্টেবল বৈশিষ্ট্য ব্যবহার করুন।

মোটর কন্ট্রোল সার্কিট: অফ-ডেলে রিলেতে, সুনির্দিষ্ট ব্রেকিং নিয়ন্ত্রণ অর্জনের জন্য ল্যাচিং রিলে ব্যবহার করা হয়।

প্যাকেজিং যন্ত্রপাতি: একাধিক ইউনিটের সম্মিলিত নিয়ন্ত্রণ।

শক্তি এবং শক্তি

স্মার্ট মিটার: কম বিদ্যুৎ খরচ, দীর্ঘমেয়াদী অপারেশন, প্রিপেমেন্ট কন্ট্রোল ফাংশন সক্ষম করে।

পিভি ইনভার্টার: ঘন ঘন স্যুইচিং, গ্রাউন্ড ফল্ট ডিটেকশন সার্কিট।

উচ্চ-ভোল্টেজ ডিসি পাওয়ার সাপ্লাই: সার্কিট সুইচিং।

পরীক্ষা এবং যোগাযোগ

টেলিযোগাযোগ যন্ত্রপাতি: টেলিফোন এক্সচেঞ্জ সিস্টেম।

স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম: পরীক্ষা সংকেত স্যুইচিং।

নির্বাচন নির্দেশিকা: কিভাবে সঠিক ল্যাচিং রিলে নির্বাচন করবেন?

ল্যাচিং রিলে নির্বাচন করার জন্য প্রস্তাবিত পরিস্থিতিতে:

বিদ্যুৎ খরচের প্রতি সংবেদনশীলতার সাথে দীর্ঘমেয়াদী অপারেশন: যেমন, ব্যাটারি চালিত ডিভাইস, IoT টার্মিনাল।

পাওয়ার ব্যর্থতার পরে অবস্থা বজায় রাখার প্রয়োজনীয়তা: যেমন, স্মার্ট সুইচগুলিতে মেমরি ফাংশন, সরঞ্জামের স্থিতি বজায় রাখা।

সীমিত কয়েল তাপ উত্পাদন: উচ্চ-ঘনত্ব ইনস্টলেশন পরিবেশ।

একাধিক অবস্থান থেকে নিয়ন্ত্রণের প্রয়োজন: যেমন, বিল্ডিং আলো, পরিবাহক নিয়ন্ত্রণ।

সাধারণ রিলে নির্বাচন করার জন্য প্রস্তাবিত পরিস্থিতিতে:

খরচ-সংবেদনশীল অ্যাপ্লিকেশন: দীর্ঘমেয়াদী রাষ্ট্র ধরে রাখার প্রয়োজন নেই, যেমন, সাধারণ হোম অ্যাপ্লায়েন্স নিয়ন্ত্রণ।

সরল নিয়ন্ত্রণ যুক্তি: জটিল ড্রাইভ সার্কিটের প্রয়োজন নেই।

কম্পনশীল পরিবেশ: চৌম্বকীয় ল্যাচিং রিলেগুলির কম্পন প্রতিরোধ ক্ষমতা কম।

মূল নির্বাচন পরামিতি

কয়েলের ধরন: একক কয়েল বনাম ডুয়াল কয়েল। ডুয়াল কয়েল সহজ নিয়ন্ত্রণের প্রস্তাব দেয় তবে আরও পিনের প্রয়োজন হয়, যখন একক কয়েল স্থান বাঁচায় তবে একটি পোলারিটি সুইচিং সার্কিট প্রয়োজন।

যোগাযোগের রেটিং: লোড কারেন্ট এবং ভোল্টেজের উপর ভিত্তি করে চয়ন করুন। উদাহরণস্বরূপ, কিছু সিরিজের পণ্যগুলি বেশ কয়েকটি অ্যাম্পিয়ার পর্যন্ত কারেন্ট স্যুইচ করতে পারে, যখন সিগন্যাল সার্কিটের জন্য উপযুক্ত মডেলগুলির কারেন্ট ক্ষমতা কম থাকে।

বিদ্যুৎ খরচের প্রয়োজনীয়তা: কয়েল অপারেটিং পাওয়ারের দিকে মনোযোগ দিন। অতি-স্বল্প শক্তি খরচ সহ পণ্য বাজারে পাওয়া যায়।

মাউন্ট করার পদ্ধতি: পিসিবি মাউন্টিং, সারফেস মাউন্ট টেকনোলজি (এসএমটি), বা প্লাগ-ইন। স্থান-সীমাবদ্ধ অ্যাপ্লিকেশনের জন্য, অতি-ক্ষুদ্র পৃষ্ঠ-মাউন্ট মডেলগুলি বেছে নেওয়া যেতে পারে।

পরিবেশগত অভিযোজনযোগ্যতা: তাপমাত্রা, আর্দ্রতা, কম্পন, ইত্যাদি বিবেচনা করুন। যান্ত্রিক ল্যাচিং প্রকারগুলি তাপ সাইক্লিংয়ের অধীনে আরও স্থিতিশীল কর্মক্ষমতা প্রদান করে।

প্রযুক্তি উন্নয়ন প্রবণতা

শক্তি সঞ্চয় এবং নির্গমন হ্রাসের জন্য বিশ্বব্যাপী ক্রমবর্ধমান চাহিদার সাথে, ল্যাচিং রিলেগুলি তাদের শূন্য স্ট্যাটিক শক্তি খরচের বৈশিষ্ট্যের কারণে ব্যাপক প্রয়োগ লাভ করছে। প্রধান উন্নয়ন প্রবণতা অন্তর্ভুক্ত:

নিম্ন কুণ্ডলী পাওয়ার খরচ: চৌম্বকীয় সার্কিট ডিজাইন অপ্টিমাইজ করে এবং নতুন উপকরণ ব্যবহার করে ক্রমাগতভাবে অপারেটিং পাওয়ার খরচ কমানো।

ছোট আকার: উচ্চ-ঘনত্বের ইনস্টলেশন প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়া, যেমন নির্দিষ্ট পৃষ্ঠ-মাউন্ট রিলে।

উচ্চ যোগাযোগ ক্ষমতা: কম বিদ্যুত খরচ বজায় রাখার সময় লোড ক্ষমতা বাড়ানো।

ইন্টেলিজেন্ট ইন্টিগ্রেশন: স্মার্ট কন্ট্রোলের জন্য বিল্ট-ইন ইলেকট্রনিক সার্কিট সহ ইমপালস রিলে।

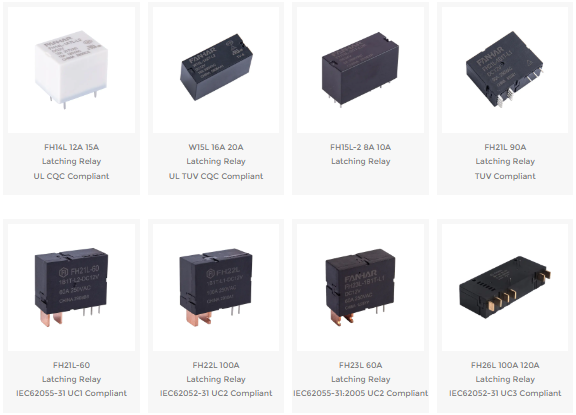

আমাদের ল্যাচিং রিলে পণ্যগুলি অন্বেষণ করুন৷

FANHAR ইলেকট্রনিক্সে, আমরা উচ্চ-কার্যক্ষমতা প্রদান করি latching রিলেs আধুনিক স্মার্ট হোম, শিল্প নিয়ন্ত্রণ, নতুন শক্তি ব্যবস্থা এবং এর বাইরের চাহিদার জন্য প্রকৌশলী। 30 টিরও বেশি সিরিজ এবং শত শত স্পেসিফিকেশন সহ, আমাদের পোর্টফোলিও সুইচিং ক্ষমতা, শক্তি দক্ষতা এবং নির্ভরযোগ্যতার নিখুঁত ভারসাম্য অফার করে

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: একটি ইমপালস রিলে এবং একটি সাধারণ চৌম্বকীয় ল্যাচিং রিলে এর মধ্যে পার্থক্য কী?

একটি ইমপালস রিলেতে একটি অন্তর্নির্মিত ইলেকট্রনিক স্টিয়ারিং সার্কিট থাকে, তাই এর পোলারিটি রিভার্সালের প্রয়োজন হয় না; প্রতিটি পালস স্বয়ংক্রিয়ভাবে অবস্থাকে টগল করে (যেমন একটি পুশ-বোতাম সুইচ)। এটি বহু-অবস্থান একক-বোতাম নিয়ন্ত্রণের জন্য আদর্শ, যেখানে সাধারণ চৌম্বকীয় ল্যাচিং রিলেগুলির জন্য বাহ্যিক পোলারিটি নিয়ন্ত্রণ বা পৃথক উইন্ডিং প্রয়োজন।

প্রশ্ন 2: কেন দ্বৈত-কয়েল রিলেগুলি সাধারণত অফ-ডেলে টাইমার অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়?

কারণ অফ-বিলম্বের জন্য স্পষ্ট সেট (টাইমিং শুরু) এবং রিসেট (টাইমিং শেষ) অ্যাকশন প্রয়োজন। ডুয়াল-কয়েল রিলে এই দুটি ক্রিয়াকে স্বাধীন নিয়ন্ত্রণের অনুমতি দেয়, পোলারিটি স্যুইচিংয়ের অতিরিক্ত জটিলতা এবং শব্দের ঝুঁকি এড়াতে পরিষ্কার এবং নির্ভরযোগ্য সময় যুক্তি প্রদান করে।

প্রশ্ন 3: একটি রিলে নির্বাচন করার সময় যোগাযোগের বর্তমান রেটিংয়ের জন্য কী মার্জিন ছেড়ে দেওয়া উচিত?

একটি সাধারণ নিয়ম হিসাবে, লোড কারেন্ট যোগাযোগ রেটিং এর 80% এর নিচে রাখুন (প্রতিরোধী লোডের জন্য)। ইন্ডাকটিভ বা ক্যাপাসিটিভ লোডের জন্য (মোটর, ক্যাপাসিটর, ল্যাম্প), একটি বৃহত্তর মার্জিনের অনুমতি দিন (প্রস্তাবিত <50%) এবং ইনরাশ কারেন্ট বিবেচনা করুন। সর্বদা সর্বাধিক সুইচিং পাওয়ার এবং ভোল্টেজ কার্ভের জন্য ডেটাশীটটি পড়ুন।

Q4: চৌম্বকীয় ল্যাচিং রিলে কি উচ্চ-ফ্রিকোয়েন্সি স্যুইচিংয়ের জন্য ব্যবহার করা যেতে পারে (যেমন, PWM)?

সুপারিশ করা হয় না. চৌম্বকীয় ল্যাচিং রিলেগুলি কম-ফ্রিকোয়েন্সি স্যুইচিংয়ের জন্য ডিজাইন করা হয়েছে (সর্বোচ্চ প্রতি মিনিটে কয়েকবার)। উচ্চ-ফ্রিকোয়েন্সি অপারেশন যান্ত্রিক জীবনকে মারাত্মকভাবে ছোট করে এবং শূন্য-পাওয়ার সুবিধাকে অস্বীকার করে। উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনের জন্য, সলিড-স্টেট রিলে বা MOSFET ব্যবহার করুন।

প্রশ্ন 5: আমার নির্বাচিত রিলে উপযুক্ত কিনা তা আমি কীভাবে যাচাই করতে পারি?

প্রকৃত লোড (সবচেয়ে খারাপ ইনরাশ অবস্থা সহ), কমপক্ষে 1,000টি একটানা স্যুইচিং চক্র সঞ্চালন এবং যোগাযোগের তাপমাত্রা বৃদ্ধি, কয়েল তাপমাত্রা বৃদ্ধি এবং যোগাযোগ প্রতিরোধের পরিবর্তনগুলি নিরীক্ষণ করার জন্য এটি সুপারিশ করা হয়। এছাড়াও অ্যাপ্লিকেশান পরিবেশের প্রয়োজনীয়তাগুলির সাথে সম্মতি নিশ্চিত করতে কম্পন এবং পাওয়ার-অফ ধরে রাখার পরীক্ষাগুলি সম্পাদন করুন৷
