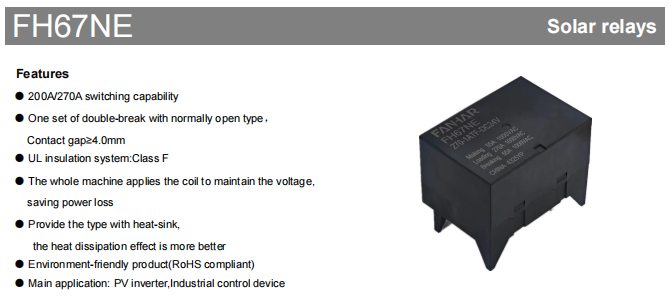

পণ্য ওভারভিউ
দ FH67NE একটি উচ্চ কর্মক্ষমতা, উচ্চ ক্ষমতা নতুন শক্তি রিলে ফোটোভোলটাইক নতুন শক্তি এবং শিল্প উচ্চ-লোড অ্যাপ্লিকেশনের জন্য Zhejiang Fanhar Electronics (FANHAR) দ্বারা উন্নত। এটি দুটি কন্টাক্ট সুইচিং ক্ষমতা বিকল্পে পাওয়া যায় - 200A এবং 270A - একটি একক সেট ডবল-ব্রেক সমন্বিত, সাধারণত 4.0 মিমি বা তার বেশি কন্টাক্ট গ্যাপ সহ খোলা পরিচিতি। AgSnO₂-কে যোগাযোগের উপাদান হিসাবে ব্যবহার করে, রিলে 1000VAC-তে 220A (200A সংস্করণ) বা 275A (270A সংস্করণ) পর্যন্ত স্যুইচ করতে পারে, যথাক্রমে 220,000VA এবং 275,000VA এর সর্বাধিক সুইচিং ক্ষমতা সহ। অসামান্য বৈদ্যুতিক কর্মক্ষমতা, কঠোর নিরাপত্তা নকশা, এবং ব্যাপক আন্তর্জাতিক শংসাপত্রের সাথে, FH67NE পিভি ইনভার্টার, শক্তি সঞ্চয় ব্যবস্থা এবং শিল্প নিয়ন্ত্রণ সরঞ্জামগুলির মতো চাহিদার অ্যাপ্লিকেশনগুলির একটি মূল পরিবর্তনকারী উপাদান হয়ে উঠেছে।
যেহেতু বিশ্বব্যাপী PV ইনস্টল করা ক্ষমতা বাড়তে থাকে এবং শক্তি সঞ্চয় শিল্প দ্রুত প্রসারিত হয়, নতুন শক্তি সিস্টেমগুলি উচ্চ-কারেন্ট বহন ক্ষমতা, উচ্চ-ভোল্টেজ নিরাপত্তা মার্জিন এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার পরিপ্রেক্ষিতে রিলেতে ক্রমবর্ধমান কঠোর প্রয়োজনীয়তা আরোপ করে। FH67NE হল অবিকল ফানহারের ফ্ল্যাগশিপ নতুন এনার্জি রিলে পণ্য যা এই শিল্প প্রবণতার প্রতিক্রিয়ায় তৈরি করা হয়েছে, কার্যকরভাবে উচ্চ-শক্তি, উচ্চ-নিরাপত্তা, এবং কম-শক্তি-ব্যবহারের রিলেগুলির জন্য জরুরি বাজারের প্রয়োজনীয়তাকে সমাধান করে।
নির্বাচন নির্দেশিকা: 200A এবং 270A সংস্করণের তুলনা
দ FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| প্যারামিটার | FH67NE 200 | FH67NE 270 |
|---|---|---|
| রেট করা বর্তমান (বহনকারী) | 200A | 270A |
| সর্বোচ্চ স্যুইচিং কারেন্ট | 220A | 275A |
| সর্বোচ্চ সুইচিং ক্ষমতা | 220,000VA | 275,000VA |
উভয় সংস্করণই যোগাযোগের ফাঁক (≥4.0mm), নিরোধক শ্রেণী (শ্রেণী F), কয়েল পরামিতি এবং সামগ্রিক মাত্রায় অভিন্ন। নির্বাচন প্রাথমিকভাবে সিস্টেমের প্রকৃত লোড বর্তমান এবং স্যুইচিং ক্ষমতা প্রয়োজনীয়তার উপর ভিত্তি করে হওয়া উচিত।
মূল প্রযুক্তিগত সুবিধা
উচ্চ-ভোল্টেজ নিরাপত্তার জন্য ডাবল-ব্রেক স্ট্রাকচার
দ product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
উচ্চ তাপমাত্রা এবং দীর্ঘ জীবনের জন্য ক্লাস F নিরোধক সিস্টেম
দ UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.

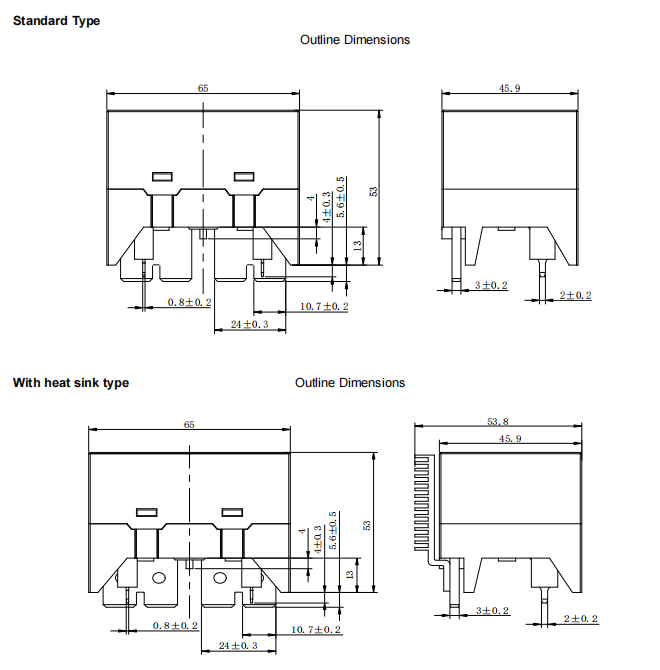

বর্ধিত তাপ ব্যবস্থাপনার জন্য ঐচ্ছিক তাপ সিঙ্ক ডিজাইন
দ FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
পরিবেশগতভাবে অনুগত এবং বিশ্বব্যাপী অভিযোজিত
দ product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

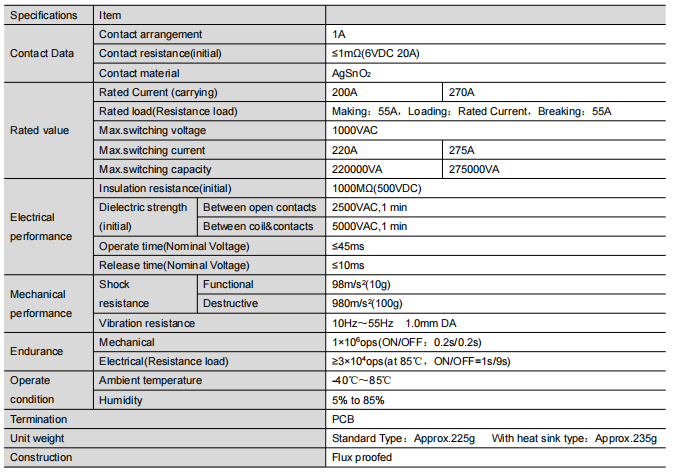

মূল বৈদ্যুতিক কর্মক্ষমতা
লোড ক্ষমতা
দ FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
যোগাযোগ নির্ভরযোগ্যতা
প্রাথমিক যোগাযোগ প্রতিরোধের হল ≤1mΩ (6VDC 20A এ পরীক্ষা করা হয়েছে), অত্যন্ত কম পরিবাহী ক্ষতি নিশ্চিত করে এবং উচ্চ-বর্তমান অ্যাপ্লিকেশনগুলির কঠোর নিম্ন-তাপের প্রয়োজনীয়তা পূরণ করে।
অন্তরণ এবং অস্তরক শক্তি
প্রাথমিক নিরোধক 1000MΩ পৌঁছেছে (500VDC এ পরীক্ষিত)। অস্তরক শক্তি কর্মক্ষমতা অসামান্য: খোলা পরিচিতিগুলির মধ্যে 2500VAC/1মিন এবং কয়েল এবং পরিচিতির মধ্যে 5000VAC/1min, সিস্টেমের জন্য যথেষ্ট নিরাপত্তা মার্জিন প্রদান করে৷
প্রতিক্রিয়া সময়
পরিচালনার সময় (নামমাত্র ভোল্টেজে) ≤45ms, মুক্তির সময় (নামমাত্র ভোল্টেজে) ≤10ms, PV ইনভার্টার এবং অন্যান্য সরঞ্জামের দ্রুত পরিবর্তন নিয়ন্ত্রণের চাহিদা মেটাতে দ্রুত এবং নির্ভরযোগ্য প্রতিক্রিয়া প্রদান করে।
কয়েল স্পেসিফিকেশন এবং শক্তি-দক্ষ অপারেশন
দ FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| রেটেড ভোল্টেজ | অপারেট ভোল্টেজ (ভিডিসি) | রিলিজ ভোল্টেজ (ভিডিসি) | রেট করা বর্তমান (±10%) | কয়েল প্রতিরোধ (±10%) | নামমাত্র ক্ষমতা | টেকসই ভোল্টেজ | সর্বোচ্চ ভোল্টেজ |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4.50 | ≥0.30 | 666.7mA | 9Ω | 4W | 55% - 100% Un (পরিবেষ্টিত তাপমাত্রা23℃) 55% - 60% Un (পরিবেষ্টিত তাপমাত্রা85℃) | DC 7.2V |
| ডিসি 9 ভি | ≤6.75 | ≥0.45 | 444.4mA | 20.3Ω | DC 10.8V | ||
| DC 12V | ≤9.00 | ≥0.60 | 333.3mA | 36Ω | DC 14.4V | ||
| ডিসি 24V | ≤18.00 | ≥1.20 | 166.7mA | 144Ω | DC 28.8V | ||
| DC 48V | ≤36.00 | ≥2.40 | 83.3mA | 576Ω | DC 57.6V |
অপারেশন নোট:.
দ coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
কয়েল ওভারহিটিং এবং ক্ষতি এড়াতে, ক্রমাগত সর্বাধিক টেকসই ভোল্টেজের বেশি ভোল্টেজ প্রয়োগ করবেন না। দ maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
PV সিস্টেমে একটি মূল সুইচিং উপাদান হিসাবে, FH67NE ডিসি এবং এসি উভয় দিকেই নিরাপদ মেক/ব্রেক নিয়ন্ত্রণ পরিচালনা করে। এর 200A/270A উচ্চ কারেন্ট-বহন ক্ষমতা সহজেই উচ্চ-শক্তি PV স্ট্রিংগুলির বর্তমান চাহিদাগুলি পরিচালনা করে, যখন ≥4.0mm যোগাযোগের ফাঁক এবং 5000VAC কয়েল-টু-কন্টাক্ট ভোল্টেজ সহ্য করে উচ্চ-ভোল্টেজ অ্যাপ্লিকেশনগুলির জন্য যথেষ্ট নিরাপত্তা মার্জিন প্রদান করে।
ব্যাটারি এনার্জি স্টোরেজ সিস্টেমে, FH67NE ব্যাটারি প্যাক চার্জ/ডিসচার্জ নিয়ন্ত্রণ এবং সুরক্ষার জন্য ব্যবহৃত হয়। এর চৌম্বকীয় ল্যাচিং ডিজাইনের দ্বারা সক্ষম কম বিদ্যুত খরচ ESS-এর কঠোর শক্তি দক্ষতার প্রয়োজনীয়তার সাথে পুরোপুরি সারিবদ্ধ, যখন এর বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা বহিরঙ্গন স্টোরেজ ক্যাবিনেট এবং অনুরূপ পরিবেশে স্থিতিশীল অপারেশন নিশ্চিত করে।
উচ্চ-শক্তির শিল্প সরঞ্জাম লোড স্যুইচিংয়ের জন্য, FH67NE একটি অত্যন্ত নির্ভরযোগ্য অন/অফ কন্ট্রোল সমাধান সরবরাহ করে। এর চমৎকার কম্পন এবং শক প্রতিরোধের সাথে 1 মিলিয়ন পর্যন্ত অপারেশনের যান্ত্রিক জীবন এটিকে বিভিন্ন কঠোর শিল্প ক্ষেত্রের পরিবেশ পরিচালনা করতে সক্ষম করে তোলে।
সার্টিফিকেশন এবং গুণমানের নিশ্চয়তা
দ FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
একটি জাতীয় হাই-টেক এন্টারপ্রাইজ হিসাবে, ফানহার ইলেকট্রনিক্স ISO9001 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম, ISO14001 এনভায়রনমেন্টাল ম্যানেজমেন্ট সিস্টেম এবং ISO45001 পেশাগত স্বাস্থ্য এবং নিরাপত্তা ব্যবস্থাপনা সিস্টেমের অধীনে প্রত্যয়িত হয়েছে। কোম্পানি R&D-এ বার্ষিক বিক্রয় রাজস্বের 5%-8% বিনিয়োগ করে এবং 40 টিরও বেশি জাতীয় ইউটিলিটি মডেল এবং উদ্ভাবনের পেটেন্ট মঞ্জুর করা হয়েছে। নকশা, কাঁচামাল সংগ্রহ এবং উত্পাদন কভার করে একটি সম্পূর্ণ-প্রক্রিয়া গুণমান নিয়ন্ত্রণ ব্যবস্থা নিশ্চিত করে যে প্রতিটি FH67NE রিলে সামঞ্জস্যপূর্ণ এবং নির্ভরযোগ্য গুণমান সরবরাহ করে।
উপসংহার
দ FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: FH67NE 200A এবং 270A সংস্করণগুলির মধ্যে প্রধান পার্থক্যগুলি কী কী?
দ core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
প্রশ্ন 2: ≥4.0 মিমি যোগাযোগের ফাঁক কোন ব্যবহারিক সুবিধা প্রদান করে?
দ large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
প্রশ্ন 3: কোন পরিস্থিতিতে হিট সিঙ্ক মডেল সুপারিশ করা হয়?
দ heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
প্রশ্ন 4: FH67NE এর পরিবেশগত অভিযোজনযোগ্যতা কী?
অপারেটিং তাপমাত্রা পরিসীমা -40°C～85°C, আর্দ্রতার সীমা 5%～85%। কম্পন প্রতিরোধের 10Hz～55Hz/1.0mm DA, শক প্রতিরোধের কার্যকরী 98m/s² (10g) এবং ধ্বংসাত্মক 980m/s² (100g), বিভিন্ন কঠোর পরিবেশ যেমন আউটডোর পিভি স্টেশন এবং শিল্প বিতরণের প্রয়োজনীয়তা পূরণ করে।
প্রশ্ন 5: নমুনা বা প্রযুক্তিগত সহায়তা প্রদান করা যেতে পারে?
ফ্যানহার ইলেকট্রনিক্স গ্রাহকের প্রয়োজনীয়তার উপর ভিত্তি করে নমুনা বিধান এবং প্রযুক্তিগত নির্বাচন সহায়তা সমর্থন করে। বিশেষ কাস্টমাইজেশন প্রয়োজনের জন্য (কাঠামোগত, পরামিতি সমন্বয়, ইত্যাদি), অনুগ্রহ করে আরও সহায়তার জন্য ফ্যানহার বিক্রয় বা প্রযুক্তিগত সহায়তা দলের সাথে যোগাযোগ করুন। এই পণ্য ভূমিকা রেফারেন্স জন্য শুধুমাত্র. স্পেসিফিকেশন নোটিশ ছাড়াই পরিবর্তন সাপেক্ষে. সর্বশেষ প্রযুক্তিগত ডকুমেন্টেশনের জন্য, অনুগ্রহ করে ফানহার বিক্রয় দলের সাথে যোগাযোগ করুন৷৷
