স্মার্ট গ্রিডগুলিতে রিলেগুলির অ্যাপ্লিকেশন এবং ভবিষ্যত বিকাশ

বৈশ্বিক শক্তি রূপান্তর একটি অভূতপূর্ব গতিতে অগ্রসর হচ্ছে। আন্তর্জাতিক শক্তি সংস্থার (আইইএ) মতে, নবায়নযোগ্য শক্তি 2030 সালের মধ্যে বিশ্বব্যাপী বিদ্যুত উৎপাদনের প্রায় 40% উত্সগুলি হবে বলে আশা করা হচ্ছে, যেখানে রাস্তায় বৈদ্যুতিক গাড়ির সংখ্যা 200 মিলিয়ন ছাড়িয়ে যাবে বলে অনুমান করা হচ্ছে৷ এই প্রবণতা পাওয়ার গ্রিডগুলির নমনীয়তা, নির্ভরযোগ্যতা এবং ইন্টারঅ্যাক্টিভিটির উপর অত্যন্ত উচ্চ চাহিদা রাখে। স্মার্ট গ্রিড একটি প্রতিক্রিয়া হিসাবে আবির্ভূত হয়েছে — উন্নত সেন্সিং, যোগাযোগ, নিয়ন্ত্রণ এবং ক্লাউড কম্পিউটিংকে ঐতিহ্যগত পাওয়ার নেটওয়ার্কে একীভূত করা, গ্রিডকে "স্ব-উপলব্ধি, স্ব-সিদ্ধান্ত এবং স্ব-পুনরুদ্ধার" এর ক্ষমতা দিয়ে সমৃদ্ধ করা।

স্মার্ট গ্রিডের বিশাল আর্কিটেকচারের মধ্যে, রিলে , যদিও আকারে ছোট, নিরাপদ, স্থিতিশীল এবং দক্ষ সিস্টেম অপারেশনের জন্য "প্রতিরক্ষার প্রথম লাইন" এবং "নির্বাহের টার্মিনাস" উভয়ই হিসাবে কাজ করে। তারা একাধিক দায়িত্ব গ্রহণ করে, ফল্ট আইসোলেশন এবং লোড স্যুইচিং থেকে শুরু করে সরঞ্জাম সুরক্ষা এবং শক্তি প্রেরণ পর্যন্ত। এই নিবন্ধটি মৌলিক নীতিগুলি থেকে শুরু হয়, পদ্ধতিগতভাবে রিলেগুলির মূল প্রয়োগের পরিস্থিতি পর্যালোচনা করে৷ স্মার্ট গ্রিড , গ্রিড কর্মক্ষমতা তাদের বাস্তব উন্নতি বিশ্লেষণ করে, এবং ভবিষ্যতে প্রযুক্তি বিবর্তনের পথের দিকে তাকিয়ে থাকে। অবশেষে, দ্রুত রেফারেন্সের জন্য প্রায়শই জিজ্ঞাসিত প্রশ্নের একটি তালিকা (FQA) প্রদান করা হয়।

রিলে বেসিকস: ইলেক্ট্রোম্যাগনেট থেকে ইন্টেলিজেন্ট টার্মিনাল পর্যন্ত

অপারেটিং নীতি এবং শ্রেণীবিভাগ

একটি রিলে একটি স্বয়ংক্রিয় বৈদ্যুতিক সুইচ। এর মৌলিক অপারেটিং নীতি হল: যখন ইনপুট পরিমাণ (যেমন ভোল্টেজ, কারেন্ট, তাপমাত্রা, সময়, ইত্যাদি) একটি সেট থ্রেশহোল্ডে পৌঁছায়, তখন একটি ইলেক্ট্রোম্যাগনেট বা ইলেকট্রনিক সার্কিট পরিচিতিগুলিকে কাজ করতে চালিত করে, যার ফলে একটি উচ্চ-পাওয়ার সার্কিটের চালু/বন্ধ নিয়ন্ত্রণ করে। প্রযুক্তিগত রুট অনুসারে, রিলেগুলিকে নিম্নরূপ শ্রেণীবদ্ধ করা যেতে পারে:

পাওয়ার সিস্টেমে ঐতিহ্যগত ভূমিকা

নিয়ন্ত্রণ ফাংশন : দূরবর্তী স্টার্ট/স্টপ সক্ষম করে উচ্চ-বর্তমান লোডগুলি চালাতে ছোট-বর্তমান সংকেত ব্যবহার করে।

সুরক্ষা ফাংশন : ওভারকারেন্ট, ওভারভোল্টেজ, আন্ডারভোল্টেজ, শর্ট সার্কিট এবং অন্যান্য অসঙ্গতি সনাক্ত করে, দ্রুত ত্রুটিপূর্ণ সার্কিট সংযোগ বিচ্ছিন্ন করে।

সংকেত সংক্রমণ : মনিটরিং সিস্টেমের জন্য শুষ্ক যোগাযোগ সংকেত মধ্যে সরঞ্জাম অবস্থা (বন্ধ/খোলা, অ্যালার্ম) রূপান্তরিত.

স্মার্ট গ্রিডগুলিতে রিলেগুলির পাঁচটি মূল অ্যাপ্লিকেশন

স্মার্ট সাবস্টেশন এবং প্রাথমিক সরঞ্জাম নিয়ন্ত্রণ

স্মার্ট গ্রিডগুলি ডিজিটাল সাবস্টেশনের উপর তৈরি করা হয়, ব্যাপকভাবে ইলেকট্রনিক ইন্সট্রুমেন্ট ট্রান্সফরমার এবং বুদ্ধিমান প্রাথমিক সরঞ্জাম (যেমন, স্মার্ট সার্কিট ব্রেকার, সংযোগ বিচ্ছিন্ন করা সুইচ) ব্যবহার করে। রিলে কন্ট্রোল অ্যাকচুয়েটর হিসাবে কাজ করে, GOOSE গ্রহণ করে (জেনারিক অবজেক্টওরিয়েন্টেড সাবস্টেশন ইভেন্ট) একত্রিত ইউনিট বা সুরক্ষা এবং নিয়ন্ত্রণ ডিভাইস থেকে কমান্ড, মিলিসেকেন্ডের মধ্যে স্যুইচিং ক্রিয়াকলাপ সম্পূর্ণ করে।

বিন্দুতে কেস : চীনে একটি 220 kV স্মার্ট সাবস্টেশন সংস্কারের পর, বুদ্ধিমান রিলে গ্রুপের সাথে ঐতিহ্যবাহী ইলেক্ট্রোম্যাগনেটিক রিলে প্রতিস্থাপনের ফলে গড় অপারেটিং সময় 80 ms থেকে কমিয়ে 15 ms হয়েছে, সিস্টেম ফল্ট ক্লিয়ারেন্সের গতি প্রায় 80% বাড়িয়েছে৷

গ্রিড ফল্ট স্বয়ংনিরাময় এবং দ্রুত পুনর্বিন্যাস

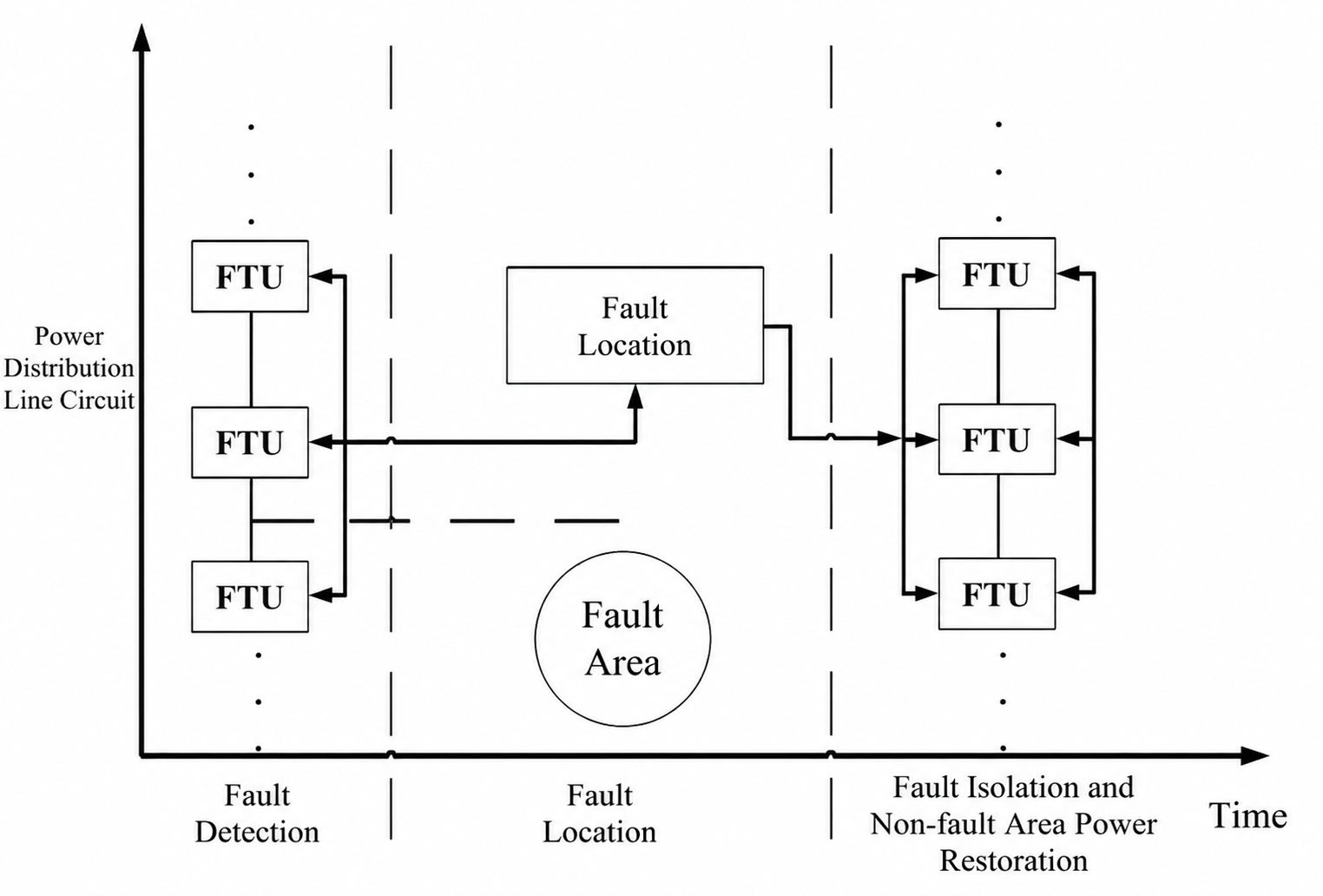

স্মার্ট গ্রিডগুলির "স্ব-নিরাময়" ক্ষমতা একটি বন্ধ-লুপ প্রক্রিয়ার উপর নির্ভর করে: ত্রুটি সনাক্তকরণ → অবস্থান → বিচ্ছিন্নতা → পুনরুদ্ধার। রিলে এই প্রক্রিয়ায় দ্বৈত ভূমিকা পালন করে:

ত্রুটি বিচ্ছিন্নতা: যখন একটি লাইনে একটি শর্ট সার্কিট ঘটে, তখন রিলেগুলি প্রধান গ্রিড থেকে ত্রুটিপূর্ণ অংশটিকে আলাদা করতে অবিলম্বে কাজ করে।

স্বয়ংক্রিয় পুনর্বিন্যাস: ফিডার অটোমেশন (এফএ) লজিকের মাধ্যমে, রিলেগুলি অ-ত্রুটিপূর্ণ বিভাগগুলিকে ব্যাকআপ পাওয়ার উত্সগুলিতে স্থানান্তর করতে সংলগ্ন সুইচগুলিকে সমন্বয় করে, পুনরুদ্ধারের সময়কে ঘন্টা থেকে মিনিট বা এমনকি সেকেন্ডে সংকুচিত করে।

সুনির্দিষ্ট লোড নিয়ন্ত্রণ এবং চাহিদা প্রতিক্রিয়া

টাইট পাওয়ার সাপ্লাই-ডিমান্ড ভারসাম্যের সময়, স্মার্ট গ্রিড গ্রাহক-সাইড লোড নিয়ন্ত্রণ করতে ডিমান্ড রেসপন্স (DR) মেকানিজম ব্যবহার করে। রিলে আর শুধু "হার্ড সুইচ" নয়; তারা লোড একত্রীকরণ প্ল্যাটফর্মের সাথে একত্রে কাজ করে:

ব্যবহারের সময় মূল্য প্রতিক্রিয়া: মূল্য সংকেতের উপর ভিত্তি করে, রিলে স্বয়ংক্রিয়ভাবে সংযোগ বিচ্ছিন্ন বা সামঞ্জস্য না করেগুরুতর লোড (যেমন, এয়ার কন্ডিশনার, ইভি চার্জার)।

জরুরী লোডশেডিং: যখন ফ্রিকোয়েন্সি কমে যায়, রিলে ক্রমানুসারে অগ্রাধিকার অনুযায়ী বাধাপ্রাপ্ত লোড সংযোগ বিচ্ছিন্ন করে, বড় আকারের ব্ল্যাকআউট প্রতিরোধ করে।

ইউএস ডিপার্টমেন্ট অফ এনার্জি পরিসংখ্যান অনুসারে, চাহিদার প্রতিক্রিয়ার জন্য বুদ্ধিমান রিলে ব্যবহার করে বাণিজ্যিক ভবনগুলি গ্রীষ্মকালীন পিক লোড 15%-25% কমাতে পারে, যার ফলে বাসিন্দাদের আরামের উপর ন্যূনতম প্রভাব পড়ে।

বিতরণকৃত শক্তি সম্পদের বন্ধুত্বপূর্ণ গ্রিড সংযোগ (DER)

ফটোভোলটাইকস (পিভি), বায়ু শক্তি, শক্তি সঞ্চয়স্থান এবং বৈদ্যুতিক যানবাহনের ব্যাপক একীকরণ বিতরণ নেটওয়ার্কগুলিকে "ইউনিডাইরেকশনাল রেডিয়াল" থেকে "দ্বিমুখী ইন্টারেক্টিভ" সিস্টেমে রূপান্তরিত করে। DER ইন্টারকানেকশন পয়েন্টে রিলেগুলির মূল কাজগুলির মধ্যে রয়েছে:

সক্রিয় অ্যান্টি-আইল্যান্ডিং সনাক্তকরণ : গ্রিড ভোল্টেজ হারিয়ে গেলে, রিলেগুলি রক্ষণাবেক্ষণের কর্মীদের বিপদে ফেলতে পারে এমন আইল্যান্ডিং অপারেশন প্রতিরোধ করতে বিতরণ করা জেনারেটরগুলিকে দ্রুত সংযোগ বিচ্ছিন্ন করে।

শক্তি মসৃণ নিয়ন্ত্রণ : আবহাওয়ার অবস্থার উপর নির্ভর করে, রিলেগুলি গতিশীলভাবে শক্তি সঞ্চয়কারী ডিভাইসগুলি পরিবর্তন করে বা মসৃণ পাওয়ার ওঠানামায় বৈদ্যুতিন সংকেতের মেরু বদল আউটপুট সামঞ্জস্য করে।

মাল্টি সোর্স সমন্বয় : মাইক্রোগ্রিডে, রিলে অর্থনৈতিক বা পরিবেশগত অগ্রাধিকার অনুযায়ী বিভিন্ন শক্তির উত্স প্রেরণের জন্য "গেটওয়ে সুইচ" হিসাবে কাজ করে

সরঞ্জামের ফুল-লাইফসাইকেল স্বাস্থ্য ব্যবস্থাপনা

আধুনিক বুদ্ধিমান রিলে অন্তর্নির্মিত তাপমাত্রা, ভোল্টেজ এবং বর্তমান সেন্সর অন্তর্ভুক্ত করে এবং IEC 61850 যোগাযোগ প্রোটোকল সমর্থন করে। তারা স্থিতি ডেটা আপলোড করতে পারে যেমন অপারেশন গণনা, যোগাযোগ পরিধান এবং অপারেটিং সময়। রক্ষণাবেক্ষণ প্ল্যাটফর্মগুলি, মেশিন লার্নিং মডেলগুলির সাথে মিলিত, রিলেগুলির অবশিষ্ট দরকারী জীবন ভবিষ্যদ্বাণী করে, নির্ধারিত রক্ষণাবেক্ষণের পরিবর্তে শর্ত-ভিত্তিক রক্ষণাবেক্ষণ সক্ষম করে, প্রায় 30%-40% O&M খরচ কমিয়ে দেয়।

স্মার্ট গ্রিডগুলিতে রিলেগুলির ত্রিমাত্রিক মান বৃদ্ধি

ভবিষ্যতের উন্নয়ন প্রবণতা: অ্যাকচুয়েটর থেকে "এজ ডিসিশন নোড" পর্যন্ত

ইন্টেলিজেন্স এবং এআই ইন্টিগ্রেশন

রিলেগুলির পরবর্তী প্রজন্ম এজ এআই চিপগুলিকে একীভূত করবে, স্থানীয় তরঙ্গরূপ বৈশিষ্ট্য স্বীকৃতিকে "বজ্র-প্ররোচিত ক্ষণস্থায়ী ত্রুটি" এবং "স্থায়ী শর্ট সার্কিট" এর মধ্যে পার্থক্য করতে সক্ষম করবে এবং স্বায়ত্তশাসিতভাবে পুনরায় বন্ধ করার কৌশলগুলি নির্বাচন করবে—অন্ধ পুনরুদ্ধার থেকে সিস্টেমে গৌণ প্রভাব এড়াতে। আশা করা হচ্ছে যে স্ব-শিক্ষার বুদ্ধিমান রিলেগুলি 2028 সালের দিকে পাইলট প্রকল্পগুলিতে প্রবেশ করবে।

সফ্টওয়্যার-সংজ্ঞায়িত এবং ভার্চুয়ালাইজেশন

সফ্টওয়্যার-সংজ্ঞায়িত পাওয়ার সিস্টেম ধারণার উত্থানের সাথে, রিলে সুরক্ষা লজিককে আর স্থির হার্ডওয়্যার পরামিতি হিসাবে হার্ডকোড করা হবে না, তবে ক্লাউড-ভিত্তিক অ্যাপের মাধ্যমে চাহিদা অনুযায়ী লোড করা হবে। উদাহরণ স্বরূপ, একই হার্ডওয়্যার দিনের বেলায় একটি "পিভি অ্যান্টি-রিভার্স-পাওয়ার" কৌশল চালাতে পারে এবং রাতে একটি "এনার্জি স্টোরেজ চার্জ/ডিসচার্জ ম্যানেজমেন্ট" কৌশলে স্যুইচ করতে পারে, "একটি ডিভাইস, একাধিক ব্যবহার" অর্জন করতে পারে।

উচ্চ-ফ্রিকোয়েন্সি অপারেশন এবং প্রশস্তব্যান্ডগ্যাপ সেমিকন্ডাক্টর

সিলিকন কার্বাইড (SiC) এবং গ্যালিয়াম নাইট্রাইড (GaN) ডিভাইসগুলির পরিপক্কতা কঠিন ধাক্কা দিচ্ছেমেগাহার্টজ-স্তরের উচ্চ-ফ্রিকোয়েন্সি স্যুইচিংয়ের দিকে স্টেট রিলে। এটি পাওয়ার ইলেকট্রনিক ট্রান্সফরমার (পিইটি) এবং মাঝারি-ভোল্টেজ ডিসি ডিস্ট্রিবিউশন নেটওয়ার্কে (এমভিডিসি) ব্যবহৃত রিলেগুলির পরিমাণ 50% এরও বেশি হ্রাস করবে, যখন একটির ক্ষতি কমবে।প্রচলিত সমাধানের তৃতীয়।

ডিজিটাল টুইন-চালিত অপারেশন এবং রক্ষণাবেক্ষণ

ভবিষ্যতে, প্রতিটি রিলে একটি ডিজিটাল টুইন প্ল্যাটফর্মে একটি "ভার্চুয়াল আয়না" থাকবে, যা এর বৈদ্যুতিক, তাপীয় এবং যান্ত্রিক অবস্থাকে বাস্তব সময়ে প্রতিফলিত করবে। সিমুলেশনের মাধ্যমে, সম্ভাব্য ব্যর্থতার মোডগুলি কয়েক সপ্তাহ আগে ভবিষ্যদ্বাণী করা যেতে পারে, সর্বোত্তম সময় উইন্ডোতে প্রতিস্থাপনের অনুমতি দেয়-সত্যিই "শূন্য অপরিকল্পিত ডাউনটাইম" অর্জন।

উপসংহার

স্মার্ট গ্রিডের একটি "ছোট কিন্তু সমালোচনামূলক" উপাদান হিসাবে, রিলেগুলি সাধারণ ইলেক্ট্রোমেকানিক্যাল সুইচ থেকে বহুমুখী বুদ্ধিমান টার্মিনালগুলিতে বিবর্তিত হয়েছে যা সেন্সিং, যোগাযোগ, নিয়ন্ত্রণ এবং গণনাকে একীভূত করে৷ তারা শক্তি ব্যবহারের দক্ষতা উন্নত করতে, সরবরাহের নির্ভরযোগ্যতা বাড়াতে এবং সিস্টেমের নিরাপত্তা নিশ্চিত করতে একটি অপরিবর্তনীয় ভূমিকা পালন করে। নবায়নযোগ্য, উচ্চ শক্তি-ইলেক্ট্রনিক সামগ্রী এবং উচ্চ ডিজিটালাইজেশনের উচ্চ অনুপ্রবেশ সহ ভবিষ্যতের গ্রিডগুলির মুখোমুখি, রিলেগুলি আরও স্মার্ট, দ্রুত, আরও নমনীয় এবং আরও নির্ভরযোগ্য হওয়ার দিকে বিকশিত হতে থাকবে। প্রযুক্তিগত উদ্ভাবন, প্রমিতকরণ প্রচেষ্টার সাথে যৌথভাবে রিলে শিল্পকে চালিত করবে বিশ্বব্যাপী কার্বন-নিরপেক্ষতা লক্ষ্যগুলির জন্য একটি শক্ত অন্তর্নিহিত সমর্থন প্রদান করতে।
