একটি ইলেক্ট্রোমেকানিক্যাল রিলে এবং একটি সলিড-স্টেট রিলে এর মধ্যে পার্থক্য কি? - EMR বনাম SSR ব্যাখ্যা করা হয়েছে

ইলেক্ট্রোম্যাগনেটিক রিলে এবং সলিড-স্টেট রিলেগুলির কাজের নীতি

ইলেক্ট্রোম্যাগনেটিক রিলে (EMR)

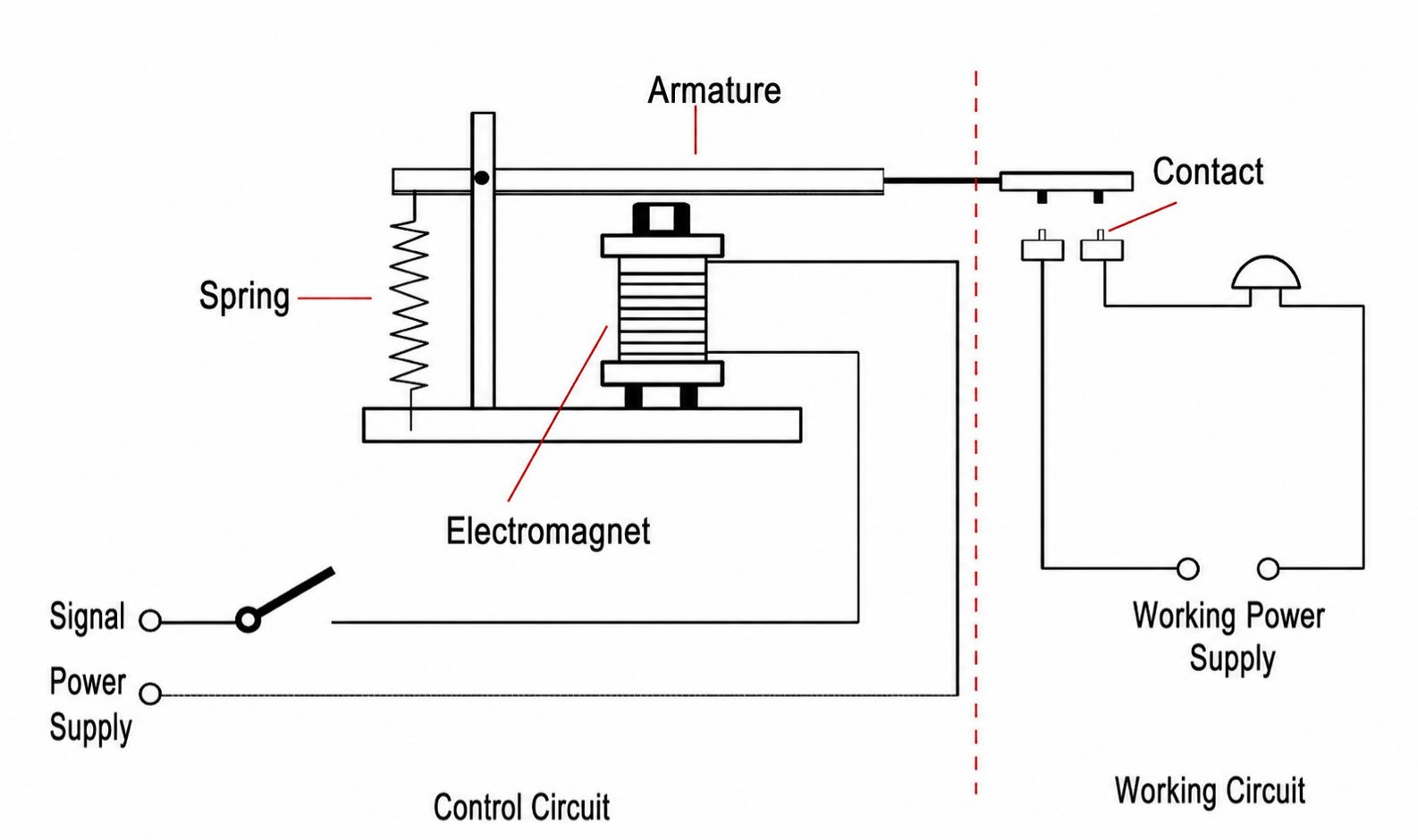

ইলেক্ট্রোম্যাগনেটিক রিলেগুলির ইতিহাস 19 শতকে টেলিগ্রাফ প্রযুক্তির বিকাশের সময় থেকে শুরু করে। তাদের ক্রিয়াকলাপ ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের উপর ভিত্তি করে: যখন কন্ট্রোল প্রান্তের কুণ্ডলীটি শক্তিপ্রাপ্ত হয়, তখন এটি একটি চৌম্বক ক্ষেত্র তৈরি করে যা আর্মেচারকে আকর্ষণ করে, যার ফলে যান্ত্রিক যোগাযোগগুলি বন্ধ বা খোলা হয় এবং এর ফলে লোড সার্কিট নিয়ন্ত্রণ করে।

বৈশিষ্ট্য:

• শারীরিক চলমান অংশ রয়েছে (পরিচিতি এবং আর্মেচার)।
• নিয়ন্ত্রণ প্রক্রিয়া একটি "শারীরিক সুইচ" অনুরূপ, স্বজ্ঞাত এবং স্পষ্ট চালু/বন্ধ অবস্থার সাথে।
• যান্ত্রিক পরিধান, আর্কিং, এবং যোগাযোগ বাউন্স সমস্যা সাপেক্ষে।

সলিড-স্টেট রিলে (SSR)

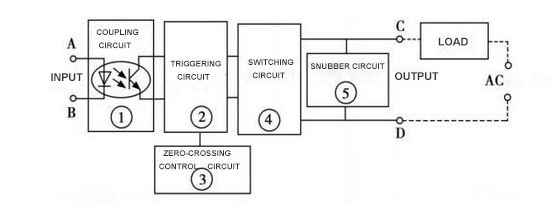

সলিড-স্টেট রিলে হল একটি নতুন ধরনের রিলে যা সাম্প্রতিক দশকগুলিতে পাওয়ার সেমিকন্ডাক্টর ডিভাইসগুলির বিকাশের সাথে আবির্ভূত হয়েছে। এগুলিতে অভ্যন্তরীণভাবে কোনও যান্ত্রিক যোগাযোগ নেই এবং সাধারণত অপটোকপলার, থাইরিস্টরস (এসসিআর), ট্রায়াকস, এমওএসএফইটি বা আইজিবিটি-এর মতো উপাদানগুলির সমন্বয়ে গঠিত। ইনপুট শেষে কন্ট্রোল সিগন্যালটি অপটিক্যালি বিচ্ছিন্ন হয় এবং তারপরে পাওয়ার সেমিকন্ডাক্টর ডিভাইসগুলিকে চালু বা বন্ধ করতে চালিত করে, যার ফলে লোড সার্কিট নিয়ন্ত্রণ করা হয়।

বৈশিষ্ট্য:

• কোন যান্ত্রিক উপাদান; সুইচিং ইলেকট্রনিক উপাদান মাধ্যমে অর্জন করা হয়.
• উচ্চ সুইচিং গতি (সাধারণত মিলিসেকেন্ড বা এমনকি মাইক্রোসেকেন্ড স্তর)।
• কোন arcing বা যান্ত্রিক পরিধান সঙ্গে শান্ত অপারেশন.
• ফরোয়ার্ড ভোল্টেজ ড্রপ এবং ছোটখাট লিকেজ কারেন্ট উপস্থাপন করে।

মূল কর্মক্ষমতা এবং চরিত্রগত পার্থক্য

রিলে কর্মক্ষমতা বৈচিত্র প্রায়ই সরাসরি তাদের প্রয়োগ মান নির্ধারণ করে. মূল পার্থক্য অন্তর্ভুক্ত:

স্যুইচিং স্পিড

ইলেক্ট্রোম্যাগনেটিক রিলে, যান্ত্রিক অপারেশন দ্বারা সীমাবদ্ধ, সাধারণত 5-20 মিলিসেকেন্ডের মধ্যে স্যুইচ করে। সলিড-স্টেট রিলে, সম্পূর্ণরূপে ইলেকট্রনিক উপাদান দ্বারা নিয়ন্ত্রিত, 1 মিলিসেকেন্ডের মধ্যে প্রতিক্রিয়া সময় অর্জন করে, যা উচ্চ-ফ্রিকোয়েন্সি নিয়ন্ত্রণের জন্য উপযুক্ত করে তোলে।

জীবনকাল এবং নির্ভরযোগ্যতা

EMR জীবনকাল যোগাযোগের স্থায়িত্বের উপর নির্ভর করে। যদিও যান্ত্রিক ধৈর্য লক্ষ লক্ষ চক্রে পৌঁছতে পারে, বৈদ্যুতিক সহনশীলতা প্রায়শই শত সহস্র চক্রের শিখরে পৌঁছায়, উচ্চ কারেন্ট বা ঘন ঘন স্যুইচিং অবস্থার অধীনে উল্লেখযোগ্য অবক্ষয় সহ। SSR-এর যান্ত্রিক পরিধানের অভাব রয়েছে, তাত্ত্বিকভাবে অসীম জীবনকালের কাছাকাছি। যতক্ষণ না ইলেকট্রনিক উপাদানগুলি অক্ষত থাকে ততক্ষণ তারা স্থিরভাবে দীর্ঘমেয়াদী কাজ করতে পারে।

গোলমাল এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ

ইএমআরগুলি স্যুইচ করার সময় একটি "ক্লিকিং" শব্দ উৎপন্ন করে এবং পরিচিতির মধ্যে আর্কিং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের কারণ হতে পারে। SSR গুলি আর্কিং ছাড়াই সম্পূর্ণ নিঃশব্দে কাজ করে, যা এগুলিকে শব্দ-সংবেদনশীল চিকিৎসা, পরীক্ষাগার এবং যোগাযোগের সরঞ্জামগুলির জন্য বিশেষভাবে উপযুক্ত করে তোলে।

শক্তি খরচ এবং তাপ উত্পাদন

ইএমআরগুলি কয়েলটিকে শক্তিশালী করার সময় শক্তি ব্যবহার করে, তবে পরিবাহী হয়ে গেলে পরিচিতিগুলি জুড়ে ভোল্টেজ ড্রপ অত্যন্ত কম হয়, যার ফলে লোড বিভাগে নগণ্য অতিরিক্ত শক্তি খরচ হয়। লোড কারেন্ট বাড়লে এসএসআরগুলি তাদের পরিবাহী ভোল্টেজ হ্রাসের কারণে লক্ষণীয় তাপ উৎপন্ন করে, অতিরিক্ত তাপ অপচয় ডিজাইনের প্রয়োজন হয়।

বিচ্ছিন্নতা এবং নিরাপত্তা

পরিচিতিগুলি খোলা থাকলে ইএমআরগুলি কার্যত কোনও ফুটো কারেন্ট প্রদর্শন করে না, চমৎকার বিচ্ছিন্নতা প্রদান করে। SSR-এর সাধারণত বন্ধ অবস্থায় একটি ছোট ফুটো কারেন্ট থাকে, "শূন্য ফুটো" (যেমন, পরিমাপের যন্ত্র, চিকিৎসা সরঞ্জাম) দাবি করা অ্যাপ্লিকেশনগুলির জন্য বিশেষ মনোযোগের প্রয়োজন হয়।

অ্যাপ্লিকেশন পরিস্থিতি এবং নির্বাচন বিবেচনা

রিলে নির্বাচন লোডের ধরন, নিয়ন্ত্রণ ফ্রিকোয়েন্সি, অপারেটিং পরিবেশ এবং বাজেটের সীমাবদ্ধতার উপর নির্ভর করে।

ইলেক্ট্রোম্যাগনেটিক রিলে জন্য উপযুক্ত পরিস্থিতিতে

কম ফ্রিকোয়েন্সি নিয়ন্ত্রণ : প্রথাগত লোড যেমন আলো, হিটার, এবং মোটর।

উচ্চ বর্তমান surges : ইএমআর পরিচিতিগুলি ইনরাশ স্রোত সহ্য করে।

বাজেটের সীমাবদ্ধতা : EMRs সহজ রক্ষণাবেক্ষণ এবং প্রতিস্থাপন সহ কম খরচে অফার করে।

সলিড-স্টেট রিলেগুলির জন্য উপযুক্ত পরিস্থিতি

উচ্চ-ফ্রিকোয়েন্সি নিয়ন্ত্রণ : স্বয়ংক্রিয় উৎপাদন লাইনে দ্রুত স্যুইচিং।

শব্দ সংবেদনশীল পরিবেশ : হাসপাতাল, পরীক্ষাগার, নির্ভুল যন্ত্র।

কঠোর শর্ত : SSR উচ্চ-কম্পন বা উচ্চ-আর্দ্রতা সেটিংসে অধিক নির্ভরযোগ্যতা প্রদান করে।

হাইব্রিড ব্যবহারের দিকে প্রবণতা

প্রকৌশলীরা প্রায়শই সিস্টেমের মধ্যে EMRs এবং SSRs একত্রিত করে। উদাহরণস্বরূপ, এসএসআরগুলি উচ্চ-ফ্রিকোয়েন্সি দ্রুত স্যুইচিং পরিচালনা করে যখন ইএমআরগুলি চূড়ান্ত বিচ্ছিন্নতা বা জরুরি সার্কিট সংযোগ বিচ্ছিন্ন করে। খরচ কমানোর সময় এই পদ্ধতির আয়ু বৃদ্ধি করে।

জীবনকাল এবং নির্ভরযোগ্যতা পরীক্ষার তুলনা

জীবনকাল রিলে ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনের একটি গুরুত্বপূর্ণ মেট্রিক। পরীক্ষামূলক তথ্য চিত্রিত করে:

• একটি সাধারণ EMR রেটেড কারেন্টে 100,000 বৈদ্যুতিক চক্র অর্জন করে, হালকা লোড অবস্থায় 500,000 চক্র পর্যন্ত প্রসারিত হয়।
• অভিন্ন অবস্থার অধীনে, একটি SSR সহজেই লক্ষ লক্ষ সুইচিং ক্রিয়াকলাপ সহ্য করতে পারে, যার আয়ুষ্কাল মূলত ভোল্টেজ সহ্য করার ক্ষমতা এবং এর অর্ধপরিবাহী উপাদানগুলির তাপ অপচয় দ্বারা নির্ধারিত হয়।

অধিকন্তু, SSR সাধারণত কঠোর পরিবেশে EMR-কে ছাড়িয়ে যায়। উদাহরণস্বরূপ, উচ্চ-আর্দ্রতা বা উচ্চ-কম্পন পরিস্থিতিতে, EMR পরিচিতিগুলি অক্সিডাইজ করতে পারে, বাউন্স প্রদর্শন করতে পারে বা এমনকি জব্দ করতে পারে, যেখানে SSRগুলি যান্ত্রিক কারণগুলির দ্বারা প্রভাবিত হয় না।

ভবিষ্যত উন্নয়ন প্রবণতা

স্মার্ট ম্যানুফ্যাকচারিং, ইন্টারনেট অফ থিংস এবং নতুন শক্তির উত্থানের সাথে, রিলেগুলির চাহিদা নতুন দিকে বিকশিত হচ্ছে:

উচ্চ-ফ্রিকোয়েন্সি নিয়ন্ত্রণ : স্বয়ংক্রিয়করণ সরঞ্জামগুলি ক্রমবর্ধমানভাবে উচ্চ-গতি নিয়ন্ত্রণের উপর নির্ভর করে, SSR বাজারের শেয়ার প্রসারিত হতে থাকবে৷

উচ্চ শক্তি এবং তাপ অপ্টিমাইজেশান : সেমিকন্ডাক্টর প্রযুক্তির অগ্রগতি নতুন SSR-তে পরিবাহী ক্ষয়ক্ষতি ধীরে ধীরে কমিয়ে দেবে, তাপ অপচয়ের উপর নির্ভরতা কমবে।

স্মার্ট রিলে : ভবিষ্যতের রিলেগুলি "স্মার্ট মডিউলগুলির" দিকে বিকশিত হয়ে স্থিতি পর্যবেক্ষণ, স্ব-সুরক্ষা, এবং দূরবর্তী যোগাযোগের ক্ষমতাকে একীভূত করতে পারে।

হাইব্রিড রিলে : EMR-এর উচ্চ কারেন্ট-বহন ক্ষমতার সাথে SSR-এর উচ্চ-গতির স্যুইচিং পারফরম্যান্সের সমন্বয়ে, ক্রমবর্ধমান সংখ্যক নির্মাতারা হাইব্রিড রিলে তৈরি করছেন।

তুলনা সারণী – ইলেক্ট্রোম্যাগনেটিক রিলে বনাম সলিড-স্টেট রিলে
