FH28 রিলে: উচ্চ কর্মক্ষমতা স্বয়ংচালিত ইলেকট্রনিক্স এবং অটোমেশন সমাধান

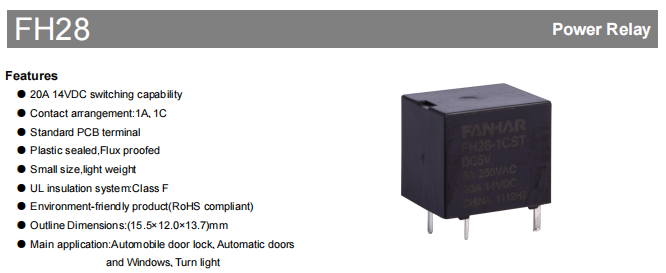

FH28 রিলে হল একটি উচ্চ-কার্যক্ষমতা সম্পন্ন PCB-মাউন্ট করা রিলে যা Zhejiang Fanhar Electronics Co., Ltd. দ্বারা নির্মিত, যা স্বয়ংচালিত ইলেকট্রনিক্স এবং অটোমেশন কন্ট্রোল সিস্টেমের উদ্দেশ্যে।  এই রিলেটিতে একটি প্লাস্টিক-সিল করা নির্মাণ বৈশিষ্ট্য রয়েছে, 14VDC-তে 20A এর সুইচিং ক্ষমতা রয়েছে, 15.5 x 12.0 x 13.7 মিমি এর কম্প্যাক্ট মাত্রা রয়েছে, প্রায় 6 গ্রাম ওজনের, এবং RoHS পরিবেশগত নিয়ম মেনে চলে।

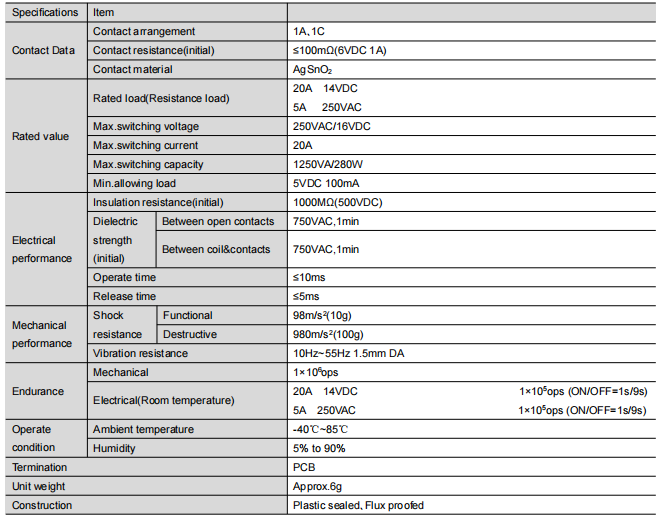

চমৎকার বৈদ্যুতিক কর্মক্ষমতা

যোগাযোগের বৈশিষ্ট্য

বিশেষ খাদ যোগাযোগ উপকরণ ব্যবহার করা হয়, এবং প্রাথমিক যোগাযোগ প্রতিরোধ কঠোরভাবে 100mΩ (পরীক্ষা শর্ত 6VDC 1A) মধ্যে নিয়ন্ত্রিত হয়।

কম যোগাযোগ প্রতিরোধ নিশ্চিত করে যে সিগন্যাল ট্রান্সমিশন লস কম করা হয়েছে, বিশেষত নির্ভুলতা নিয়ন্ত্রণ ব্যবস্থার জন্য উপযুক্ত।

যোগাযোগ পৃষ্ঠ বিশেষভাবে কার্যকরভাবে arcing বাধা এবং সেবা জীবন দীর্ঘায়িত চিকিত্সা করা হয়.

লোড ক্ষমতা

ডুয়াল রেটিং ডিজাইন: 20A/14V DC এবং 5A/250V AC।

সর্বাধিক স্বয়ংচালিত ইলেকট্রনিক্স প্রয়োজনীয়তা মেটাতে 1250VA/280W পর্যন্ত সর্বাধিক সুইচিং ক্ষমতা।

ন্যূনতম অনুমোদনযোগ্য লোড 5VDC/100mA হিসাবে কম, ক্ষুদ্র সংকেত স্যুইচিং পরিস্থিতিতে অভিযোজিত।

নিরোধক বৈশিষ্ট্য

1000MΩ (500VDC টেস্ট ভোল্টেজ) পর্যন্ত প্রাথমিক অন্তরণ প্রতিরোধের

ব্রেকডাউন ছাড়াই 1 মিনিটের জন্য 750VAC সহ্যকারী আন্তঃ-যোগাযোগ ভোল্টেজ

উচ্চ তাপমাত্রার পরিবেশে নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করতে UL ক্লাস F নিরোধক শ্রেণী।

প্রতিক্রিয়া গতি

সাকশন সময়ের জন্য দ্রুত প্রতিক্রিয়া সময় ≤ 10ms এবং প্রকাশের সময় ≤ 5ms।

আধুনিক স্বয়ংচালিত ইলেকট্রনিক সিস্টেমের জন্য বিশেষভাবে উপযুক্ত যার জন্য উচ্চ-ফ্রিকোয়েন্সি স্যুইচিং প্রয়োজন।

অপ্টিমাইজড ইলেক্ট্রোম্যাগনেটিক সিস্টেম ডিজাইন ধারাবাহিক অপারেশন নিশ্চিত করে

শ্রমসাধ্য এবং নির্ভরযোগ্য যান্ত্রিক কাঠামো

পণ্যের যান্ত্রিক নকশা প্রকৌশল জ্ঞান প্রতিফলিত করে:

15.5 x 12.0 x 13.7 মিমি এবং 6g ওজন নিয়ন্ত্রণের মাত্রা সহ কমপ্যাক্ট প্যাকেজ, স্থান-সংক্রান্ত অ্যাপ্লিকেশনের জন্য উপযুক্ত

চমৎকার কম্পন প্রতিরোধ ক্ষমতা, 980m/s² (10g) শক সহ্য করে, অটোমোবাইলের মতো কম্পন পরিবেশের সাথে খাপ খাইয়ে নেয়

কম্পন পরিবেশে স্থিতিশীল কর্মক্ষমতা, 1.5 মিমি এর প্রশস্ততা সহ 10Hz~55Hz এর ফ্রিকোয়েন্সি পরিসরে নির্ভরযোগ্যভাবে কাজ করে।

প্লাস্টিক সিলিং প্রক্রিয়া কার্যকরভাবে ফ্লাক্স অনুপ্রবেশ রোধ করে এবং পণ্যের দীর্ঘমেয়াদী নির্ভরযোগ্যতা বাড়ায়।

অ্যাপ্লিকেশন পরিস্থিতিতে বিস্তৃত পরিসীমা

FH28 রিলে অনেক ক্ষেত্রে তাদের মান দেখায়:

স্বয়ংচালিত ইলেকট্রনিক সিস্টেম, দরজা লক নিয়ন্ত্রণের জন্য আদর্শ, টার্ন সিগন্যাল সিস্টেম, পাওয়ার উইন্ডোজ।

শিল্প অটোমেশন ক্ষেত্রে, এটি স্বয়ংক্রিয় দরজা নিয়ন্ত্রণ, নিরাপত্তা ইন্টারলক ডিভাইস এবং অন্যান্য মূল অবস্থানের জন্য উপযুক্ত।

গৃহস্থালী যন্ত্রপাতির ক্ষেত্রে, এটি স্মার্ট হোম কন্ট্রোল এবং স্বয়ংক্রিয় পর্দা সিস্টেমের জন্য নির্ভরযোগ্য সুইচিং প্রদান করে।

ইন্সট্রুমেন্টেশনের ক্ষেত্রে, এটি সিগন্যাল স্যুইচিং মডিউলের মূল উপাদান হিসাবে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।

পেশাদার নির্বাচন নির্দেশিকা

বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতির জন্য নির্বাচন পয়েন্ট:

যোগাযোগের কনফিগারেশন: 1A (সাধারণত খোলা) সাধারণ স্যুইচিং সার্কিটের জন্য উপযুক্ত, এবং 1C (রূপান্তর) এমন পরিস্থিতিতে উপযুক্ত যেগুলির জন্য স্যুইচিং ফাংশন প্রয়োজন।

পরিবেশগত অভিযোজনযোগ্যতা: পরিষ্কার পরিবেশের জন্য ফ্লাক্স প্রুফড, ক্ষয়কারী গ্যাসের জন্য প্লাস্টিক সিল করা হয়েছে।

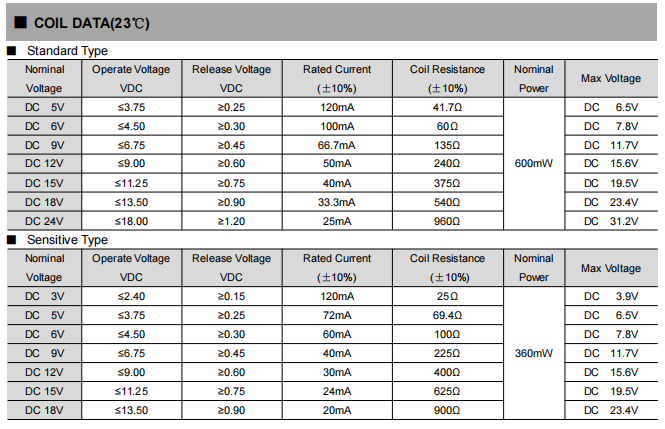

ভোল্টেজ ম্যাচিং পরামর্শ: স্ট্যান্ডার্ড কয়েল নিয়মিত ভোল্টেজের জন্য উপযুক্ত, সংবেদনশীল কয়েল (এল টাইপ) কম ভোল্টেজ প্রয়োগের জন্য আরও উপযুক্ত।

ইনস্টলেশন সতর্কতা: উচ্চ কম্পন পরিবেশে নির্ভরযোগ্য সংযোগ নিশ্চিত করার জন্য পদ্ধতি ঠিক করার জন্য বিশেষ মনোযোগ প্রয়োজন।

কঠোর নির্ভরযোগ্যতা যাচাই

পণ্যটি কঠোর পরীক্ষা এবং যাচাইয়ের মধ্য দিয়ে গেছে:

লোড লাইফ টেস্ট: DC14V/20A এর অধীনে 100,000 অপারেশন, AC250V/5A এর অধীনে 1 মিলিয়নেরও বেশি অপারেশন।

পরিবেশগত অভিযোজন পরীক্ষা: -40℃~85℃ তাপমাত্রা চক্র, 90% RH গরম এবং আর্দ্র পরিবেশ দীর্ঘমেয়াদী যাচাইকরণ

যান্ত্রিক নির্ভরযোগ্যতা পরীক্ষা: 55Hz কম্পন, 10g প্রভাব এবং অন্যান্য কঠোর অবস্থা যাচাইকরণ।

উপাদানের স্থায়িত্ব পরীক্ষা: দীর্ঘমেয়াদী ব্যবহারের পরে যোগাযোগের উপাদান এখনও ভাল যোগাযোগের বৈশিষ্ট্য বজায় রাখে।

ব্যবহারিক প্রয়োগের পরামর্শ

ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনে সতর্কতা:

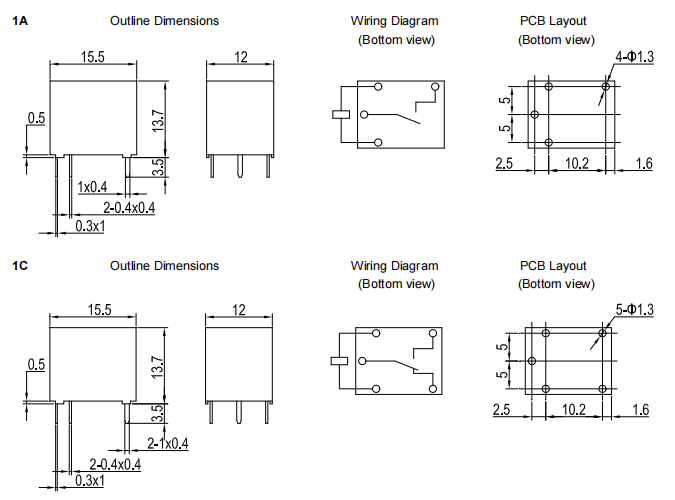

PCB ডিজাইন করার সময় 10.2 মিমি পিনের ব্যবধানে বিশেষ মনোযোগ দিয়ে মাত্রিক অঙ্কনগুলি কঠোরভাবে অনুসরণ করুন।

লেআউট পর্যাপ্ত বৈদ্যুতিক ছাড়পত্রের সাথে করা উচিত, স্থানীয়ভাবে অতিরিক্ত গরম এড়াতে তাপ অপচয়ের প্রয়োজনীয়তা বিবেচনায় নিয়ে।

যান্ত্রিক শক এবং ড্রপ এড়ানো, সর্বাধিক রেট প্যারামিটার অতিক্রম করা এড়িয়ে চলুন।

যোগাযোগের অবস্থা পরীক্ষা করতে এবং কাজের পরিবেশ পরিষ্কার রাখতে নিয়মিত রক্ষণাবেক্ষণ করুন।

FH28 রিলে তাদের পেশাদার কর্মক্ষমতা পরামিতি এবং নির্ভরযোগ্য মানের কর্মক্ষমতার কারণে স্বয়ংচালিত ইলেকট্রনিক্স এবং শিল্প নিয়ন্ত্রণের জন্য একটি গুরুত্বপূর্ণ পছন্দ হয়ে উঠছে। ক্রমাগত উদ্ভাবনের মাধ্যমে, Zhejiang Fanhar Electronics বাজারে নির্ভরযোগ্য রিলে সমাধান প্রদান করে৷
