পণ্য ওভারভিউ
দ FH80NE-40 একটি 40A উচ্চ-ভোল্টেজ ডিসি রিলে নতুন শক্তির যানবাহনে উচ্চ-ভোল্টেজ সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি প্রধানত প্রি-চার্জ রিলে এবং হিটিং রিলে অ্যাপ্লিকেশনের জন্য উদ্দিষ্ট। পণ্যটি 85°C তাপমাত্রায় 40A অবিচ্ছিন্ন কারেন্ট-বহন ক্ষমতা, 40A 450VDC রেটযুক্ত লোড এবং 750VDC পর্যন্ত সর্বাধিক সুইচিং ভোল্টেজ প্রদান করে। এটি স্বল্প সময়ের উচ্চ-কারেন্ট ক্ষমতাকেও সমর্থন করে, এটি নির্ভরযোগ্যতা, অস্তরক প্রতিরোধ ক্ষমতা এবং স্থানের মাত্রাগুলির জন্য উচ্চ প্রয়োজনীয়তার সাথে PCB-মাউন্ট পরিস্থিতিতে উপযুক্ত করে তোলে।
দ product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

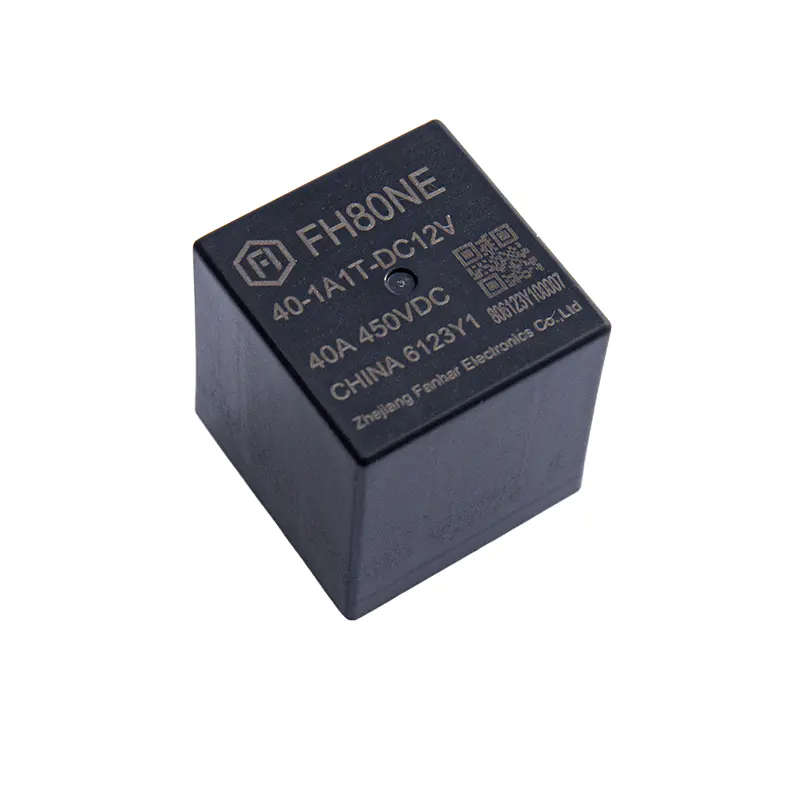

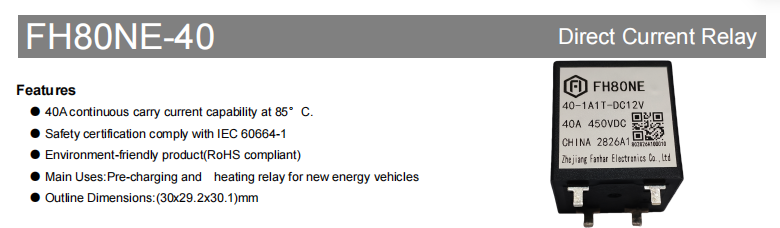

FH80NE-40 40A 450VDC হাই-ভোল্টেজ ডিসি রিলে দ FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. পণ্য দেখুন → শিল্প অ্যাপ্লিকেশন পটভূমি
নতুন শক্তির যানবাহনে উচ্চ-ভোল্টেজ প্ল্যাটফর্মের বিকাশের সাথে, প্রি-চার্জ সার্কিট এবং তাপ ব্যবস্থাপনা সার্কিটগুলির রিলেগুলির জন্য ক্রমবর্ধমান উচ্চ প্রয়োজনীয়তা রয়েছে:
প্রি-চার্জ রিলে : পাওয়ার-আপের মুহুর্তে, প্রাক-চার্জ প্রতিরোধক বাস ক্যাপাসিটরের চার্জিং কারেন্টকে সীমিত করে যাতে ইনরাশ কারেন্টের কারণে প্রধান রিলে পরিচিতিগুলিকে ঢালাই করা থেকে বিরত রাখে। প্রি-চার্জিং সম্পন্ন হওয়ার পর, প্রধান রিলে বন্ধ হয়ে যায় এবং প্রি-চার্জ রিলে খোলে। FH80NE-40-এ 40A ক্রমাগত কারেন্ট-বহন ক্ষমতা এবং স্বল্প সময়ের উচ্চ-কারেন্ট ক্ষমতা রয়েছে, যা এটিকে প্রি-চার্জ সার্কিটে নিয়ন্ত্রণ উপাদান হিসেবে উপযুক্ত করে তোলে।
হিটিং রিলে : নতুন শক্তির যানবাহনে ব্যাটারি থার্মাল ম্যানেজমেন্ট এবং পিটিসি হিটারের মতো পরিস্থিতিতে হিটিং সার্কিট চালু/বন্ধ নিয়ন্ত্রণ করতে উচ্চ-ভোল্টেজ ডিসি রিলে প্রয়োজন। FH80NE-40 এর 450VDC রেটেড লোড, 750VDC সর্বোচ্চ সুইচিং ভোল্টেজ এবং AgSnO₂ যোগাযোগের উপাদান উচ্চ-ভোল্টেজ হিটিং সার্কিটের নির্ভরযোগ্য সুইচিং প্রয়োজনীয়তা পূরণ করতে পারে।
পিসিবি মাউন্টিং : পণ্যটি একটি PCB টার্মিনাল কাঠামো ব্যবহার করে, এটিকে ইলেকট্রনিক কন্ট্রোল ইউনিট যেমন BMS, PDU, এবং উচ্চ-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন বাক্সে একীভূত করা সহজ করে তোলে। এটি স্বয়ংক্রিয় বসানো এবং সোল্ডারিংয়ের জন্য উপযুক্ত।
মূল কর্মক্ষমতা এবং মূল সুবিধা
শক্তিশালী লোড এবং সুইচিং ক্ষমতা
দ FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
দ FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
এই ক্ষমতা এটিকে প্রি-চার্জ এবং হিটিং সার্কিটে ইনরাশ এবং তাত্ক্ষণিক উচ্চ-কারেন্ট পরিস্থিতি পরিচালনা করতে সক্ষম করে, এটি নতুন শক্তির যানবাহনের উচ্চ-ভোল্টেজ ডিসি সিস্টেমে পিসিবি-মাউন্ট পরিস্থিতিগুলির জন্য উপযুক্ত করে তোলে।
দ্রুত প্রতিক্রিয়া এবং দীর্ঘ জীবন
দ FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
জীবনের পরিপ্রেক্ষিতে:
- যান্ত্রিক জীবন: 1×10⁵ অপস
- বৈদ্যুতিক জীবন (প্রতিরোধী লোড): 450VDC / 40A: 1×10³ ops, 450VDC / 10A: 1×10⁴ ops
প্রকৃত নির্বাচনের সময়, লোড কারেন্ট, ভোল্টেজ এবং সুইচিং ফ্রিকোয়েন্সির উপর ভিত্তি করে জীবনকে মূল্যায়ন করা উচিত যাতে দীর্ঘমেয়াদী সিস্টেম অপারেশন প্রয়োজনীয়তা পূরণ হয়।
চমৎকার নিরোধক এবং ডাইইলেকট্রিক সহ্য করার কর্মক্ষমতা
দ FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- অন্তরণ প্রতিরোধের (প্রাথমিক): 1000MΩ (500VDC)
- অস্তরক শক্তি (প্রাথমিক): খোলা পরিচিতিগুলির মধ্যে: 2000VAC / 1 মিনিট, কয়েল এবং পরিচিতির মধ্যে: 3000VAC / 1 মিনিট
দ product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
উন্নত যোগাযোগের উপাদান এবং কম যোগাযোগ প্রতিরোধ
দ FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
দ initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
কয়েল স্পেসিফিকেশন এবং এনার্জি-এফিসিয়েন্সি ডিজাইন
দ FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| রেটেড ভোল্টেজ | ভোল্টেজ ভিডিসি পরিচালনা করুন | রিলিজ ভোল্টেজ ভিডিসি | রেট করা বর্তমান (±10%) | কয়েল প্রতিরোধ (±10%) | রেট পাওয়ার | সর্বোচ্চ ভোল্টেজ (স্বল্প সময়ের প্রতিরোধ) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4.50 | ≥0.30 | 500mA | 12Ω | 3W | DC 7.2V |
| ডিসি 9 ভি | ≤6.75 | ≥0.45 | 333.3mA | 27Ω | DC 10.8V | |
| DC 12V | ≤9.00 | ≥1.2 | 250mA | 48Ω | DC 14.4V | |
| ডিসি 24V | ≤18.00 | ≥2.4 | 125mA | 192Ω | DC 28.8V | |
| DC 48V | ≤36.00 | ≥4.8 | 62.5mA | 768Ω | DC 57.6V |
দ্রষ্টব্য: অতিরিক্ত উত্তাপ এবং বার্নআউট প্রতিরোধ করতে, কয়েলে প্রয়োগ করা ভোল্টেজটি একটি বর্ধিত সময়ের জন্য সর্বাধিক হোল্ডিং ভোল্টেজের বেশি হওয়া উচিত নয়। সর্বোচ্চ ভোল্টেজ হল সর্বোচ্চ ভোল্টেজ যা রিলে অল্প সময়ের জন্য সহ্য করতে পারে।
পরিবেশগত অভিযোজনযোগ্যতা এবং যান্ত্রিক কর্মক্ষমতা
দ FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
প্রযুক্তিগত বিশেষ উল্লেখ ওভারভিউ
| আইটেম | প্যারামিটার |
|---|---|
| যোগাযোগ ফর্ম | 1A (1টি সাধারণত খোলা পরিচিতি) |
| যোগাযোগের উপাদান | AgSnO₂ |
| যোগাযোগ প্রতিরোধ | ≤5mΩ (6VDC 20A) |
| রেট করা বর্তমান | 40A |
| রেটেড লোড (প্রতিরোধী) | 40A 450VDC |
| সর্বাধিক সুইচিং ভোল্টেজ | 750VDC |
| সর্বোচ্চ ব্রেকিং কারেন্ট | 50A (450VDC, ≥1 অপারেশন) |
| সর্বোচ্চ সুইচিং ক্ষমতা | 22500VA |
| অন্তরণ প্রতিরোধের | 1000MΩ |
| অস্তরক শক্তি (প্রাথমিক) | খোলা পরিচিতিগুলির মধ্যে: 2000VAC/1 মিনিট; কয়েল এবং পরিচিতির মধ্যে: 3000VAC/1 মিনিট |
| সময় কাজ | ≤30ms (রেটেড ভোল্টেজে) |
| মুক্তির সময় | ≤10ms (রেটেড ভোল্টেজে) |
| যান্ত্রিক জীবন | 1×10⁵ অপস |
| বৈদ্যুতিক জীবন | সুইথিং: 1×103ops (450VDC, 40A) সুইথিং: 1×104ops (450VDC, 10A) সুইথিং: 4×103ops（650VDC,12A） মেকিং: 7.5×104ops（450VDC, 35A） মেকিং: 5×104ops（750VDC,40A） |
| বর্তমান বহন ক্ষমতা | 40A 60A:30 মিনিট 80A:60s 160A：5s 240A:3s 400A：0.6s |
| পরিবেষ্টিত তাপমাত্রা | <-40°C থেকে 85°C |
| আর্দ্রতা | 5% থেকে 85% RH |
| ওজন | প্রায় 55 গ্রাম |
| রূপরেখা মাত্রা | 30×29.2×30.1mm |
| টার্মিনাল স্ট্রাকচার | পিসিবি টার্মিনাল |
দ্রষ্টব্য: উপরের ডেটা প্রাথমিক মান। স্পেসিফিকেশন শুধুমাত্র রেফারেন্স জন্য. স্পেসিফিকেশন নোটিশ ছাড়াই পরিবর্তন সাপেক্ষে.
মাত্রা, ওয়্যারিং, এবং PCB লেআউট
দ FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
নিরাপত্তা অনুমোদন এবং সম্মতি
- IEC 60664-1 নিরাপত্তা প্রয়োজনীয়তা মেনে চলে।
- RoHS অনুগত পণ্য।
- UL/C-UL, TUV, এবং CQC সার্টিফিকেশন মুলতুবি৷
- লক্ষ্য অনুমোদিত রেটিং: প্রতিরোধী সুইচিং 40A 450VDC 1000ops (1×10³ অপারেশন) @85°C।
- দ specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
নতুন শক্তি গাড়ির প্রি-চার্জ : 40A ক্রমাগত কারেন্ট বহন করার ক্ষমতা (85°C), 80A/60s, 160A/5s, 240A/3s, এবং 400A/0.6s, প্রি-চার্জ সার্কিটে অন/অফ কন্ট্রোলের জন্য উপযুক্ত।
নতুন শক্তি গাড়ির গরম করা : রেটেড লোড 40A 450VDC, সর্বোচ্চ সুইচিং ভোল্টেজ 750VDC, উচ্চ-ভোল্টেজ হিটিং সার্কিট যেমন PTC গরম করার জন্য উপযুক্ত।
ব্যাটারি থার্মাল ম্যানেজমেন্ট / পিটিসি হিটিং কন্ট্রোল : অপারেটিং তাপমাত্রা -40°C থেকে 85°C, AgSnO₂ যোগাযোগ, যানবাহনে উচ্চ এবং নিম্ন তাপমাত্রার পরিবেশের জন্য উপযুক্ত।
অন্যান্য PCB-মাউন্ট পরিস্থিতিতে : লোড সাইডে পোলারিটি আছে (1 , 2-), কয়েল সাইডে কোন পোলারিটি নেই (5, 6), সোল্ডারিং কন্ডিশন 260°C ± 5°C / 3–5s।
প্রকৃত লোড, কয়েল ভোল্টেজ, জীবনের প্রয়োজনীয়তা এবং সার্টিফিকেশন স্থিতির উপর ভিত্তি করে নির্দিষ্ট নির্বাচন নিশ্চিত করা উচিত।
ইনস্টলেশন এবং ব্যবহার সতর্কতা
পণ্যটি ফেলে দেবেন না বা এটিকে বাহ্যিক প্রভাবের সাপেক্ষে করবেন না, যাতে প্রাথমিক কার্যক্ষমতার পরামিতি বজায় রাখা যায়।
কপার লোড লিড-আউট টার্মিনালের জন্য সোল্ডারিং তাপমাত্রা: 260°C ± 5°C, সোল্ডারিং সময় 3–5s।
দ load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
দ coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
এই রিলে একটি কাস্টম-ইঞ্জিনিয়ারড মডেল। প্রদত্ত উদাহরণ শুধুমাত্র রেফারেন্স জন্য. বিস্তারিত নির্বাচনের জন্য, অনুগ্রহ করে যোগাযোগ করুন Zhejiang Fanhar Electronics Co., Ltd.
দ specification is for reference only. Specifications are subject to change without notice.
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: FH80NE-40 এর প্রধান ব্যবহার কি কি?
এটি প্রধানত নতুন শক্তির গাড়ির প্রি-চার্জ রিলে এবং হিটিং রিলেগুলির জন্য ব্যবহৃত হয় এবং পিসিবি-মাউন্ট পরিস্থিতিতে যেমন ব্যাটারি থার্মাল ম্যানেজমেন্ট, পিটিসি হিটিং কন্ট্রোল, বিএমএস/পিডিইউ এবং উচ্চ-ভোল্টেজ ডিসি কন্ট্রোল লুপগুলিতে ব্যবহার করা যেতে পারে।
প্রশ্ন 2: FH80NE-40-এর রেট করা লোড এবং সর্বাধিক সুইচিং ক্ষমতা কী?
রেটেড লোড: 40A 450VDC (প্রতিরোধী লোড); সর্বাধিক সুইচিং ক্ষমতা: 22500VA।
প্রশ্ন 3: ক্রমাগত কারেন্ট-বহন এবং স্বল্প সময়ের কারেন্ট-বহন ক্ষমতা কী?
এটি 85°C তাপমাত্রায় 40A অবিচ্ছিন্ন কারেন্ট বহন করার ক্ষমতা রাখে। স্বল্প সময়ের বর্তমান-বহন ক্ষমতা: 80A/60s, 160A/5s, 240A/3s, 400A/0.6s।
প্রশ্ন 4: সর্বাধিক সুইচিং ভোল্টেজ এবং সর্বাধিক ব্রেকিং কারেন্ট কী?
সর্বাধিক সুইচিং ভোল্টেজ: 750VDC; সর্বোচ্চ ব্রেকিং কারেন্ট: 50A (450VDC, ≥1 অপারেশন)।
প্রশ্ন 5: যোগাযোগ ফর্ম, যোগাযোগ উপাদান, এবং যোগাযোগ প্রতিরোধের কি?
যোগাযোগ ফর্ম: 1A সাধারণত খোলা; যোগাযোগের উপাদান: AgSnO₂; প্রাথমিক যোগাযোগ প্রতিরোধ: ≤5mΩ (6VDC 20A)।
প্রশ্ন 6: কাস্টমাইজেশন সমর্থিত? কিভাবে অর্ডার করবেন?
যোগাযোগ ফর্ম: 1A সাধারণত খোলা; যোগাযোগের উপাদান: AgSnO₂; প্রাথমিক যোগাযোগ প্রতিরোধ: ≤5mΩ (6VDC 20A)।
সারাংশ
দ FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
সাম্প্রতিক স্পেসিফিকেশন, সার্টিফিকেশন সার্টিফিকেট, নমুনা সমর্থন, বা কাস্টমাইজড নির্বাচন সুপারিশের জন্য, অনুগ্রহ করে যোগাযোগ করুন Zhejiang Fanhar Electronics Co., Ltd.
