FH66NE সিরিজ উচ্চ বর্তমান নতুন শক্তি রিলে | সৌর ইনভার্টার এবং শিল্প নিয়ন্ত্রণের জন্য 100A এবং 160A রিলে

যেহেতু পুনর্নবীকরণযোগ্য শক্তি ব্যবস্থা এবং শিল্প অটোমেশন উচ্চ শক্তির ঘনত্ব এবং বৃহত্তর দক্ষতার দিকে বিকশিত হতে চলেছে, নতুন শক্তি রিলেগুলি কেবল নির্ভরযোগ্য সুইচিং কার্যকারিতাই নয় বরং চমৎকার বর্তমান বহন ক্ষমতা, উচ্চ বৈদ্যুতিক নিরোধক এবং দীর্ঘমেয়াদী কর্মক্ষম স্থিতিশীলতা প্রদান করবে বলে আশা করা হচ্ছে।

এই চাহিদা পূরণের জন্য তৈরি করা হয়েছে, ফানহার FH66NE সিরিজ উচ্চ বর্তমান নতুন শক্তি রিলে বিশেষভাবে সোলার ইনভার্টার, বৈদ্যুতিন সংকেতের মেরু বদল প্রি-চার্জ সার্কিট এবং শিল্প নিয়ন্ত্রণ সরঞ্জামের জন্য ডিজাইন করা হয়েছে। সিরিজটিতে বর্তমানে দুটি মডেল রয়েছে- FH66NE100 এবং FH66NE160 - যথাক্রমে 100A এবং 160A এর ক্রমাগত বহন বর্তমান রেটিং অফার করছে।

উভয় মডেল একই প্ল্যাটফর্মে নির্মিত, অভিন্ন সামগ্রিক মাত্রা, মাউন্টিং কনফিগারেশন, কয়েল বিকল্প এবং নিরোধক কর্মক্ষমতা ভাগ করে। এই ইউনিফাইড প্ল্যাটফর্ম ডিজাইনটি যন্ত্রপাতি নির্মাতাদের ইনস্টলেশন স্ট্রাকচার রিডিজাইন না করেই উপযুক্ত বর্তমান রেটিং নির্বাচন করতে সক্ষম করে, ভবিষ্যত আপগ্রেডের জন্য প্ল্যাটফর্মের সামঞ্জস্যতা উন্নত করার সময় পণ্যের বিকাশকে সহজ করে।

FH66NE সিরিজটি একাধিক পুনর্নবীকরণযোগ্য শক্তি এবং শিল্প নিয়ন্ত্রণ প্রকল্প জুড়ে ভলিউম উত্পাদনে সফলভাবে গৃহীত হয়েছে, পাওয়ার স্যুইচিং অ্যাপ্লিকেশনগুলির দাবিতে এর নির্ভরযোগ্যতা প্রদর্শন করে।

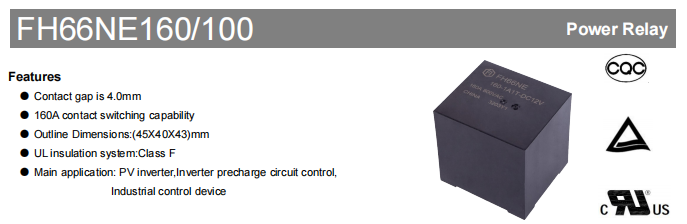

FH66NE 100/160

উন্নত বৈদ্যুতিক নিরাপত্তার জন্য উচ্চ নিরোধক নকশা

বৈদ্যুতিক নিরোধক উচ্চ-ভোল্টেজ অবস্থার অধীনে অপারেটিং নবায়নযোগ্য শক্তি সরঞ্জামের জন্য একটি গুরুত্বপূর্ণ প্রয়োজন। নির্ভরযোগ্য বিচ্ছিন্নতা এবং অপারেশনাল নিরাপত্তা নিশ্চিত করতে, FH66NE সিরিজে পাওয়ার কন্ট্রোল অ্যাপ্লিকেশনের চাহিদার জন্য উপযুক্ত একটি উচ্চ-নিরোধক নকশা অন্তর্ভুক্ত করা হয়েছে।

রিলে বৈশিষ্ট্য a 4.0 মিমি যোগাযোগের ফাঁক , একটি অস্তরক শক্তি খোলা পরিচিতিগুলির মধ্যে 2500 VAC , এবং কয়েল এবং পরিচিতির মধ্যে 5000 VAC . উপরন্তু, রিলে একটি প্রাথমিক অন্তরণ প্রতিরোধের উপলব্ধ করা হয় 500 ভিডিসিতে 1000 MΩ এবং adopts ক্লাস F নিরোধক, দীর্ঘমেয়াদী অপারেশন চলাকালীন বৈদ্যুতিক বিচ্ছিন্নতা এবং সিস্টেমের নির্ভরযোগ্যতা উন্নত করতে সহায়তা করে।

এই বৈদ্যুতিক বৈশিষ্ট্যগুলি FH66NE সিরিজকে সোলার ইনভার্টার, বৈদ্যুতিন সংকেতের মেরু বদল প্রি-চার্জ সার্কিট এবং শিল্প নিয়ন্ত্রণ ব্যবস্থার নিরোধক প্রয়োজনীয়তা পূরণ করতে সক্ষম করে, উচ্চ-ভোল্টেজ পাওয়ার সুইচিং অ্যাপ্লিকেশনগুলির জন্য নির্ভরযোগ্য সুরক্ষা প্রদান করে।

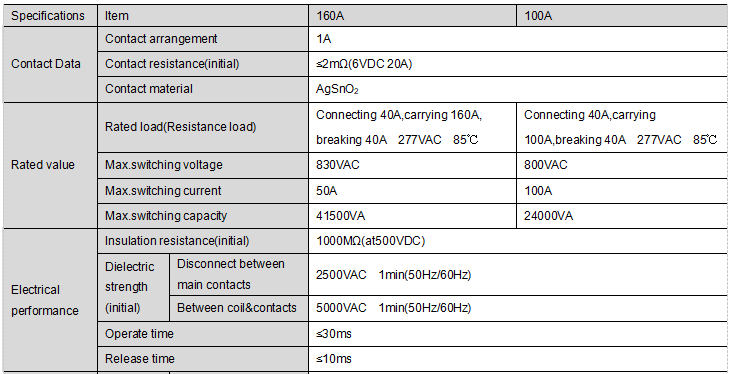

FH66NE 100/160 performance data

চাহিদা শিল্প পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা

এর বৈদ্যুতিক কর্মক্ষমতা ছাড়াও, FH66NE সিরিজটি চাহিদাপূর্ণ অপারেটিং অবস্থার অধীনে দীর্ঘমেয়াদী নির্ভরযোগ্যতা প্রদানের জন্য ডিজাইন করা হয়েছে। রিলে এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে স্থিতিশীল কর্মক্ষমতা অপরিহার্য, এমনকি তাপমাত্রার তারতম্য, কম্পন এবং যান্ত্রিক চাপের সাপেক্ষে পরিবেশেও।

FH66NE সিরিজ বিস্তৃত পরিবেষ্টিত তাপমাত্রা পরিসীমার উপর কাজ করে -40°C থেকে 85°C , এটি পুনর্নবীকরণযোগ্য শক্তি সিস্টেম এবং বিভিন্ন জলবায়ুতে স্থাপন করা শিল্প সরঞ্জামের জন্য উপযুক্ত করে তোলে। এটি একটি অফার করে 1,000,000 অপারেশন পর্যন্ত যান্ত্রিক জীবন এবং an 30,000 অপারেশনের বৈদ্যুতিক জীবন নির্দিষ্ট পরীক্ষার শর্তে (40A অন / 40A বন্ধ, 277VAC প্রতিরোধী লোড), পণ্যের পরিষেবা জীবন জুড়ে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

আরও স্থায়িত্ব বাড়ানোর জন্য, রিলে কম্পন এবং যান্ত্রিক শক সহ্য করার জন্য ডিজাইন করা হয়েছে যা সাধারণত শিল্প অ্যাপ্লিকেশনগুলিতে সম্মুখীন হয়। এই বৈশিষ্ট্যগুলি FH66NE সিরিজকে বর্ধিত অপারেটিং সময়কালে স্থিতিশীল এবং অবিচ্ছিন্ন শক্তি স্যুইচিংয়ের জন্য প্রয়োজনীয় সরঞ্জামগুলির জন্য একটি নির্ভরযোগ্য পছন্দ করে তোলে।

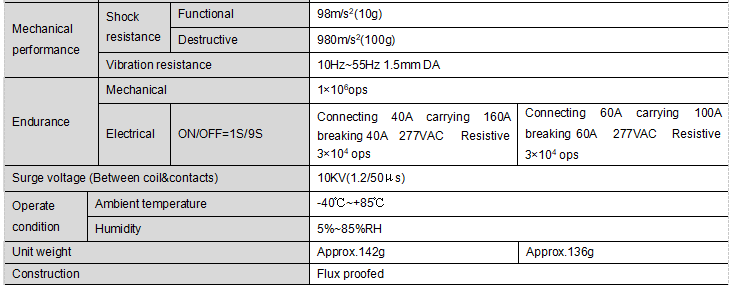

FH66NE 100/160 Mechanical Life & Environmental Performance

নমনীয় সিস্টেম ডিজাইনের জন্য একাধিক কয়েল ভোল্টেজ বিকল্প

বিভিন্ন নিয়ন্ত্রণ ব্যবস্থার জন্য বিভিন্ন কয়েল ভোল্টেজ কনফিগারেশন প্রয়োজন। সিস্টেম ইন্টিগ্রেশনকে সহজ করার জন্য, FH66NE সিরিজটি 6VDC, 9VDC, 12VDC, 24VDC এবং 48VDC সহ একাধিক DC কয়েল ভোল্টেজ বিকল্পের সাথে উপলব্ধ।

প্রতিটি কয়েল বিকল্পটি 3.2W এর রেটেড পাওয়ার খরচের সাথে ডিজাইন করা হয়েছে, যা ইঞ্জিনিয়ারদের রিলে প্ল্যাটফর্ম পরিবর্তন না করেই সবচেয়ে উপযুক্ত নিয়ন্ত্রণ ভোল্টেজ নির্বাচন করতে দেয়। প্রমিত কয়েল ডিজাইন শুধুমাত্র বিভিন্ন কন্ট্রোল সার্কিটের সাথে সামঞ্জস্যের উন্নতি করে না বরং একাধিক ভোল্টেজ প্ল্যাটফর্ম ব্যবহার করে নির্মাতাদের জন্য পণ্যের বিকাশকে সহজ করে।

সমস্ত কয়েল বিকল্প জুড়ে একটি সাধারণ রিলে কাঠামোর সাথে, FH66NE সিরিজ নমনীয় সিস্টেম কনফিগারেশন সমর্থন করার সময় নকশা জটিলতা কমাতে সাহায্য করে।

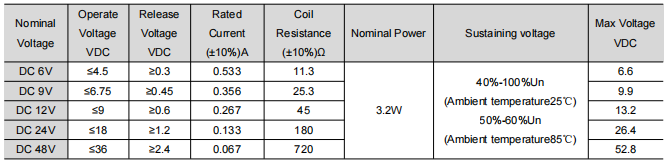

FH66NE 100/160 Coil Specification

সহজ পণ্য আপগ্রেডের জন্য কমপ্যাক্ট প্ল্যাটফর্ম ডিজাইন

FH66NE100 এবং FH66NE160 একই প্ল্যাটফর্মের নকশা ভাগ করে, যা নির্মাতাদের জন্য বিভিন্ন বর্তমান রেটিং সহ পণ্য পরিবারগুলি বিকাশ করা সহজ করে তোলে।

উভয় মডেলেই একই মাউন্টিং কনফিগারেশন, টার্মিনাল লেআউট, নিরোধক কর্মক্ষমতা এবং উপলব্ধ কয়েল স্পেসিফিকেশন সহ 45 × 40 × 43 মিমি অভিন্ন বাহ্যিক মাত্রা রয়েছে। দুটি মডেলের মধ্যে প্রাথমিক পার্থক্য হল তাদের ক্রমাগত বহন করার ক্ষমতা।

এই সাধারণ প্ল্যাটফর্মটি সরঞ্জাম নির্মাতাদের PCB বিন্যাস বা যান্ত্রিক ইনস্টলেশনকে পুনরায় ডিজাইন না করে 100A থেকে 160A তে আপগ্রেড করতে দেয়। ফলস্বরূপ, উন্নয়ন চক্র সংক্ষিপ্ত করা যেতে পারে, প্রকৌশল ব্যয় হ্রাস এবং পণ্য মান উন্নত করা যেতে পারে।

একাধিক পাওয়ার রেটিং জুড়ে স্কেলযোগ্য সমাধান খুঁজছেন নির্মাতাদের জন্য, FH66NE সিরিজ একটি দক্ষ এবং ব্যবহারিক প্ল্যাটফর্ম প্রদান করে।

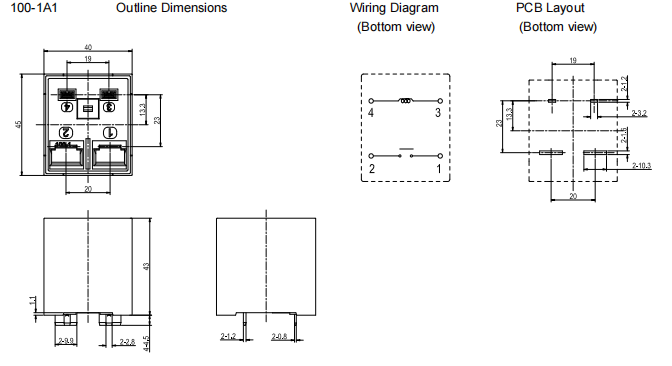

fh66ne-100 Outline Dimension

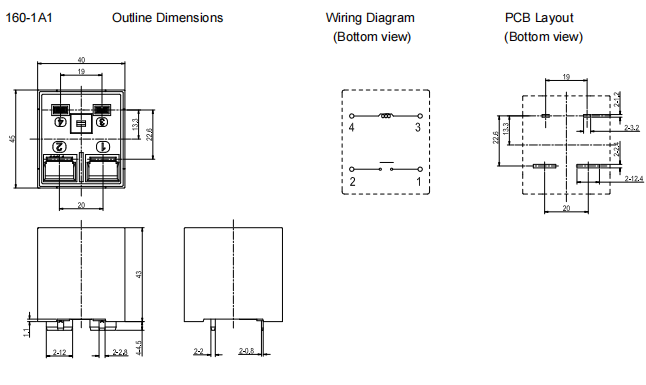

fh66ne-160 Outline Dimension

সাধারণ অ্যাপ্লিকেশন

উচ্চ-কারেন্ট পাওয়ার সুইচিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা, FH66NE সিরিজটি পুনর্নবীকরণযোগ্য শক্তি এবং শিল্প নিয়ন্ত্রণ ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয় যেখানে নির্ভরযোগ্য সুইচিং কর্মক্ষমতা এবং উচ্চ কারেন্ট বহন করার ক্ষমতা প্রয়োজন।

সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

এই সিস্টেমগুলির মধ্যে, রিলে সাধারণত প্রধান পাওয়ার সুইচিং, প্রি-চার্জ সার্কিট নিয়ন্ত্রণ এবং অন্যান্য উচ্চ-বর্তমান সুইচিং ফাংশনগুলির জন্য ব্যবহৃত হয়, যা সিস্টেমের নির্ভরযোগ্যতা এবং অপারেশনাল নিরাপত্তা উন্নত করতে সহায়তা করে।

এর উচ্চ নিরোধক কর্মক্ষমতা, কমপ্যাক্ট প্ল্যাটফর্ম ডিজাইন এবং বিস্তৃত অপারেটিং তাপমাত্রা পরিসরের জন্য ধন্যবাদ, FH66NE সিরিজ আধুনিক শক্তি এবং শিল্প সরঞ্জামগুলিতে পাওয়ার কন্ট্রোল অ্যাপ্লিকেশনের চাহিদার জন্য উপযুক্ত।

কিভাবে FH66NE100 বা FH66NE160 নির্বাচন করবেন

যেহেতু FH66NE100 এবং FH66NE160 একই প্ল্যাটফর্মে তৈরি করা হয়েছে, তাই উপযুক্ত মডেল নির্বাচন করা মূলত নির্ভর করে প্রয়োজনীয় ক্রমাগত বহনকারী কারেন্টের উপর।

FH66NE100 এমন সিস্টেমগুলির জন্য সুপারিশ করা হয় যেগুলির জন্য 100A পর্যন্ত একটি অবিচ্ছিন্ন কারেন্টের প্রয়োজন হয়, এটিকে আদর্শ ফটোভোলটাইক ইনভার্টার এবং শিল্প নিয়ন্ত্রণ সরঞ্জামগুলির জন্য উপযুক্ত করে তোলে।

উচ্চ ক্ষমতার সোলার ইনভার্টার এবং এনার্জি স্টোরেজ সিস্টেমের মতো উচ্চতর বর্তমান ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, FH66NE160 একই ইনস্টলেশন মাত্রা এবং বৈদ্যুতিক ইন্টারফেস বজায় রেখে 160A এর একটি বর্ধিত ক্রমাগত বহনকারী কারেন্ট সরবরাহ করে।

যেহেতু উভয় মডেল একই যান্ত্রিক প্ল্যাটফর্ম ভাগ করে, নির্মাতারা সহজেই সরঞ্জামের কাঠামো পুনরায় ডিজাইন না করে পণ্যের কার্যকারিতা আপগ্রেড করতে পারে। এই প্ল্যাটফর্মের সামঞ্জস্যতা পণ্যের বিকাশকে সহজ করে, নকশা চক্রকে ছোট করে এবং ভবিষ্যতের পণ্য সম্প্রসারণকে সমর্থন করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: FH66NE সিরিজের হাই কারেন্ট নিউ এনার্জি রিলে কি?

FH66NE সিরিজ হল একটি উচ্চ বর্তমান ইলেক্ট্রোম্যাগনেটিক নিউ এনার্জি রিলে যা ফানহার ইলেকট্রনিক্স দ্বারা পুনর্নবীকরণযোগ্য শক্তি এবং শিল্প নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য তৈরি করা হয়েছে। সিরিজে বর্তমানে FH66NE100 এবং FH66NE160 রয়েছে, একই প্ল্যাটফর্ম ডিজাইন বজায় রেখে 100A এবং 160A ক্রমাগত বহনকারী বর্তমান বিকল্পগুলি প্রদান করে। এটি প্রাথমিকভাবে সোলার ইনভার্টার, বৈদ্যুতিন সংকেতের মেরু বদল প্রি-চার্জ সার্কিট এবং শিল্প নিয়ন্ত্রণ সরঞ্জামের জন্য ডিজাইন করা হয়েছে।

প্রশ্ন 2: FH66NE সিরিজ কোন পরিচিতি কনফিগারেশন ব্যবহার করে?

FH66NE সিরিজে AgSnO₂ যোগাযোগের উপাদান সহ একটি 1 ফর্ম A (SPST-NO) যোগাযোগের কনফিগারেশন রয়েছে। রিলে একটি 40A রেটযুক্ত সুইচিং ক্ষমতা প্রদান করে, এটিকে পাওয়ার কন্ট্রোল অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যার জন্য নির্ভরযোগ্য সুইচিং কর্মক্ষমতা প্রয়োজন।

প্রশ্ন 3: যান্ত্রিক এবং বৈদ্যুতিক জীবন রেটিং কি?

নির্দিষ্ট পরীক্ষার শর্তের অধীনে, FH66NE সিরিজ প্রদান করে:

যান্ত্রিক জীবন: 1,000,000 অপারেশন পর্যন্ত
বৈদ্যুতিক জীবন: 30,000 অপারেশন পর্যন্ত (40A চালু / 40A বন্ধ, 277VAC প্রতিরোধী লোড)

এই রেটিংগুলি পাওয়ার কন্ট্রোল অ্যাপ্লিকেশনগুলির দাবিতে নির্ভরযোগ্য দীর্ঘমেয়াদী কর্মক্ষমতা প্রদানের জন্য রিলে এর ক্ষমতা প্রদর্শন করে।

Q4: FH66NE100 এবং FH66NE160 কি সরাসরি প্রতিস্থাপিত হতে পারে?

যেহেতু উভয় মডেল একই যান্ত্রিক প্ল্যাটফর্ম, ইনস্টলেশনের মাত্রা, টার্মিনাল লেআউট এবং কয়েল স্পেসিফিকেশন শেয়ার করে, তাই নির্বাচন প্রাথমিকভাবে প্রয়োজনীয় ক্রমাগত বহনকারী কারেন্টের উপর ভিত্তি করে হওয়া উচিত।

উচ্চতর বর্তমান ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, FH66NE160 হল প্রস্তাবিত পছন্দ। 100A বর্তমান রেটিং এর আশেপাশে ডিজাইন করা সিস্টেমের জন্য, FH66NE100 উপযুক্ত সমাধান প্রদান করে।

প্রশ্ন 5: FH66NE সিরিজের কোন সার্টিফিকেশন আছে?

পণ্যের স্পেসিফিকেশন অনুযায়ী, FH66NE সিরিজটি UL/cUL, TÜV এবং CQC সার্টিফিকেশন পেয়েছে।

এই সার্টিফিকেশনগুলি দেখায় যে রিলে স্বীকৃত সুরক্ষা প্রয়োজনীয়তা পূরণ করে এবং শিল্প শক্তি নিয়ন্ত্রণ এবং পুনর্নবীকরণযোগ্য শক্তি অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যা আন্তর্জাতিকভাবে স্বীকৃত অনুমোদনের প্রয়োজন৷
