FH63NE 120A হাই-কারেন্ট নিউ এনার্জি রিলে – ফটোভোলটাইক এনার্জি স্টোরেজ এবং ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই এর জন্য ডিজাইন করা হয়েছে

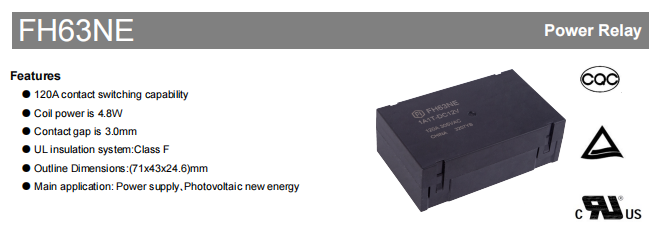

দ FH63NE একটি উচ্চ কর্মক্ষমতা, উচ্চ বর্তমান নতুন শক্তি রিলে ফটোভোলটাইক (PV) নতুন শক্তি এবং পাওয়ার সাপ্লাই সিস্টেমের জন্য FANHAR দ্বারা উন্নত। এটিতে একটি 120A কন্টাক্ট সুইচিং ক্ষমতা, 71mm × 43mm × 24.6mm এর মাত্রা, একটি ক্লাস F UL ইনসুলেশন সিস্টেম এবং 3.0mm যোগাযোগের ফাঁক রয়েছে৷ অসামান্য বৈদ্যুতিক কর্মক্ষমতা, দৃঢ় নিরাপত্তা নকশা, এবং ব্যাপক আন্তর্জাতিক শংসাপত্রের সাথে, FH63NE পিভি ইনভার্টার, শক্তি সঞ্চয় ব্যবস্থা এবং শিল্প বিদ্যুৎ সরবরাহের মতো অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ হয়ে উঠেছে।

নতুন শক্তি শিল্পে দ্রুত বৃদ্ধির পটভূমিতে, পিভি ইনভার্টার এবং পাওয়ার কনভার্সন সিস্টেম (পিসিএস) এর ইনস্টল করা ক্ষমতা উল্লেখযোগ্যভাবে বৃদ্ধি পাচ্ছে, যা নতুন শক্তি রিলেগুলির সাথে মিলের চাহিদাকে চালিত করছে। ইভি চার্জিং পাইলস, পিভি ইনভার্টার এবং এনার্জি স্টোরেজ সিস্টেমে প্রধান ইলেকট্রনিক সুইচিং উপাদান হিসেবে, নতুন এনার্জি এসি রিলেকে অবশ্যই উচ্চ ভোল্টেজ, উচ্চ কারেন্ট, উচ্চ নিরোধক শক্তি এবং দীর্ঘ বৈদ্যুতিক জীবনের জন্য কঠোর প্রয়োজনীয়তা পূরণ করতে হবে। FH63NE সঠিকভাবে এই শিল্প প্রবণতার প্রতিক্রিয়া হিসাবে বিকশিত হয়েছিল, কার্যকরভাবে উচ্চ-বর্তমান, উচ্চ-নির্ভরযোগ্যতা রিলেগুলির জন্য জরুরি বাজারের প্রয়োজনকে মোকাবেলা করে।

মূল বৈদ্যুতিক স্পেস: লোড ক্ষমতা, প্রতিক্রিয়া, নিরোধক এবং যোগাযোগের উপাদান

উচ্চ লোড ক্ষমতা

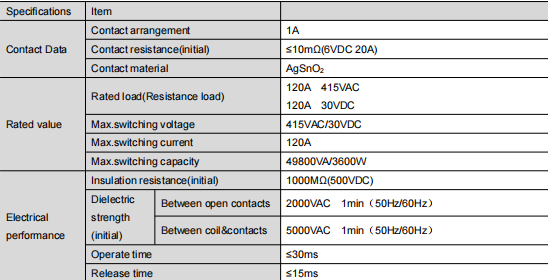

দ FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

দ্রুত প্রতিক্রিয়া এবং দীর্ঘ জীবন

দ রিলে দ্রুত প্রতিক্রিয়ার জন্য একটি অপারেটিং সময় ≤30ms এবং প্রকাশের সময় ≤15ms বৈশিষ্ট্যগুলি রয়েছে৷ যান্ত্রিক সহনশীলতা হল 1×10⁶ অপারেশন। বৈদ্যুতিক জীবনও 120A 415VAC প্রতিরোধী লোড (চালু/বন্ধ = 1s/9s) সহ 85℃ পরিবেষ্টিত তাপমাত্রার অধীনে 1×10⁶ অপারেশনে পৌঁছায়। এই সহনশীলতা অনুরূপ উচ্চ-কারেন্ট রিলেগুলির মধ্যে চমৎকার এবং PV সিস্টেমের দীর্ঘমেয়াদী স্থিতিশীলতার প্রয়োজনীয়তা পূরণ করে।

উচ্চতর অন্তরণ এবং অস্তরক শক্তি

দ FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

উন্নত যোগাযোগ উপাদান

দ FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

কয়েল স্পেসিফিকেশন এবং শক্তি-দক্ষ নকশা

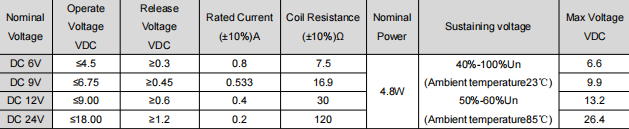

দ FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

নির্বাচন টিপস:

দ coil rated voltage should match the control system supply, considering power fluctuations.

কয়েল হিটিং কমাতে, হোল্ডিং ভোল্টেজ ফাংশন (40%~100% Un) ব্যবহার করুন, তবে নিশ্চিত করুন হোল্ডিং ভোল্টেজটি অপারেটিং ভোল্টেজের চেয়ে কম নয় এবং সর্বোচ্চ ক্রমাগত ভোল্টেজ অতিক্রম করে না।

কুণ্ডলী প্রতিরোধ ক্ষমতা 85℃ এ বৃদ্ধি পায় এবং অপারেট ভোল্টেজ সেই অনুযায়ী পরিবর্তিত হবে; ব্যবহারিক অ্যাপ্লিকেশনগুলিতে পর্যাপ্ত মার্জিনের অনুমতি দিন।

নিরাপত্তা অনুমোদন এবং সম্মতি

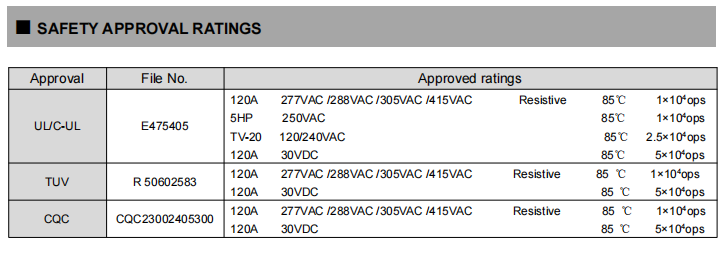

দ FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

পরিবেশগত অভিযোজনযোগ্যতা এবং যান্ত্রিক কর্মক্ষমতা

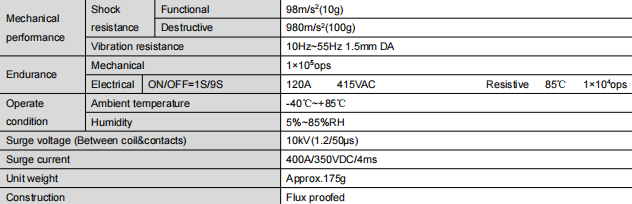

দ FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

দ product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

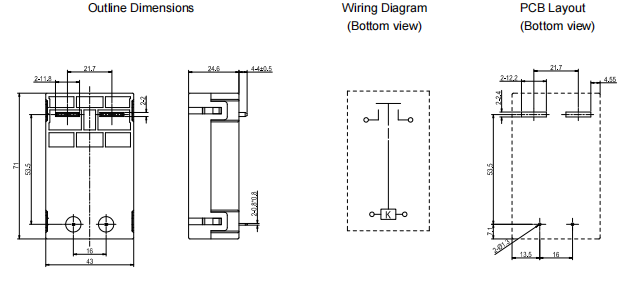

মাত্রা এবং ইনস্টলেশন নোট

রূপরেখার মাত্রা: 71×43×24.6 মিমি (L×W×H)।

পিন ব্যবধান এবং PCB বিন্যাস: নির্দিষ্ট সহনশীলতা ছাড়া মাত্রার জন্য, ≤1মিমি সহনশীলতা ±0.2মিমি, 1মিমি~5মিমি সহনশীলতা ±0.3মিমি, ≥5মিমি সহনশীলতা ±0.5মিমি; PCB লেআউট অনির্দিষ্ট সহনশীলতা সর্বদা ±0.1 মিমি।

সোল্ডারিং: কপার লোড টার্মিনাল - প্রস্তাবিত সোল্ডারিং তাপমাত্রা 260℃±5℃, সময় 3-5 সেকেন্ড; কয়েল বা পরিচিতির ক্ষতি রোধ করতে দীর্ঘায়িত উচ্চ তাপমাত্রা এড়িয়ে চলুন।

সুরক্ষা: ফ্লাক্স-প্রুফ স্ট্রাকচার, ওয়েভ সোল্ডারিং ফ্লাক্স দূষণ প্রতিরোধী, কিন্তু পরিষ্কার দ্রাবকগুলিতে নিমজ্জিত করা উচিত নয়।

হ্যান্ডলিং: যোগাযোগের বিকৃতি বা পরামিতি বিচ্যুতি রোধ করতে ড্রপ বা বাহ্যিক প্রভাব এড়িয়ে চলুন।

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

এর 120A উচ্চ-কারেন্ট সুইচিং ক্ষমতা এবং উচ্চ নির্ভরযোগ্যতার সাথে, FH63NE প্রাথমিকভাবে ব্যবহৃত হয়:

ফটোভোলটাইক নতুন শক্তি : PV স্ট্রিং এবং উচ্চ-বর্তমান লুপ নিয়ন্ত্রণ সমর্থন করে, সৌর শক্তি সিস্টেমে এসি-সাইড সুরক্ষা সংযোগ বিচ্ছিন্ন করার জন্য উপযুক্ত।

পাওয়ার সাপ্লাই : শিল্প শক্তি সরবরাহ এবং UPS সিস্টেমের জন্য লোড সুইচিং.

ইভি চার্জিং পাইলস : বৈদ্যুতিক গাড়ির চার্জিং সরঞ্জামের জন্য বর্তমান চালু/বন্ধ নিয়ন্ত্রণ।

এর বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা এবং চমৎকার নিরোধক এবং ভোল্টেজ সহ্য করার নকশা এটিকে কঠোর বহিরঙ্গন এবং শিল্প পরিবেশের জন্য বিশেষভাবে উপযুক্ত করে তোলে।
