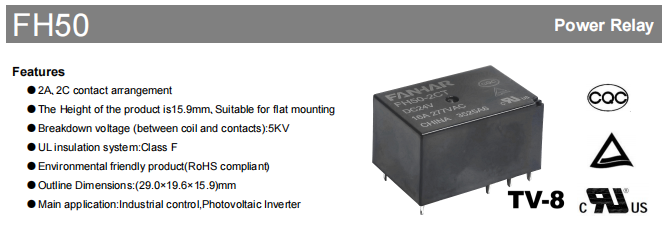

FH50 শিল্প রিলে

শিল্প অটোমেশন এবং পুনর্নবীকরণযোগ্য শক্তির বর্তমান দ্রুত পরিবর্তিত পরিমণ্ডলে, মৌলিক সিস্টেমের উপাদানগুলির প্রয়োজনীয়তা-রিলে-এর মৌলিক ভূমিকাকে ছাড়িয়ে গেছে "সার্কিটগুলি সক্রিয় এবং নিষ্ক্রিয় করার"। তাদের এখন কঠোর পরিবেশ সহ্য করতে হবে, উচ্চ বিদ্যুতের লোড পরিচালনা করতে হবে, দীর্ঘায়ু নিশ্চিত করতে হবে এবং কঠোর বৈশ্বিক পরিবেশগত নিয়ম মেনে চলতে হবে। আজ, আমরা FH50 হাই-পাওয়ার রিলে, একটি 16A উচ্চ-পারফরম্যান্স ডিভাইসের একটি গভীর বিশ্লেষণ প্রদান করি যা বিশেষভাবে শিল্প নিয়ন্ত্রণ এবং ফটোভোলটাইক ইনভার্টারের মতো অ্যাপ্লিকেশনের চাহিদার জন্য তৈরি করা হয়েছে।

মূল সুবিধা

FH50 শুধুমাত্র একটি রিলে থেকে বেশি প্রতিনিধিত্ব করে; এটি সিস্টেমের স্থিতিশীলতার জন্য একটি দৃঢ় প্রতিশ্রুতি। এর মূল শক্তিগুলি নিম্নলিখিত দিকগুলিতে স্পষ্ট:

উচ্চ-ঘনত্বের নকশা, নমনীয় ইনস্টলেশন

মাত্র 29.0mm (L) x 19.6mm (W) x 15.9mm (H) এর কম্প্যাক্ট মাত্রা সহ, এর ছোট পদচিহ্ন এটিকে ফ্ল্যাট মাউন্ট করার জন্য ব্যতিক্রমীভাবে উপযুক্ত করে তোলে। এটি কার্যকরভাবে মূল্যবান PCB স্থান সংরক্ষণ করে, শিল্প সরঞ্জামগুলিতে ক্ষুদ্রকরণ এবং উচ্চ-ঘনত্বের নকশার দিকে আধুনিক প্রবণতার সাথে পুরোপুরি সারিবদ্ধ করে। এর লাইটওয়েট নির্মাণ, আনুমানিক 16.5g, এছাড়াও স্বয়ংক্রিয় সমাবেশ এবং উৎপাদনের সুবিধা দেয়।

বৈদ্যুতিক বিচ্ছিন্নতা এবং নিরাপত্তা

আল্ট্রা-হাই উইস্ট্যান্ড ভোল্টেজ: কয়েল এবং পরিচিতির মধ্যে অস্তরক শক্তি একটি আশ্চর্যজনক 5000VAC অর্জন করে। এটি সিস্টেমের জন্য শক্তিশালী বৈদ্যুতিক বিচ্ছিন্নতা নিশ্চিত করে, যার ফলে উচ্চ-ভোল্টেজের দিকের ত্রুটি থেকে কম-ভোল্টেজ নিয়ন্ত্রণ সার্কিটরিকে সুরক্ষিত করে—ফটোভোলটাইক ইনভার্টারের মতো উচ্চ-ভোল্টেজ অ্যাপ্লিকেশনগুলিতে একটি গুরুত্বপূর্ণ বৈশিষ্ট্য।

ইনসুলেশন রেটিং: প্রাথমিক নিরোধক প্রতিরোধ ক্ষমতা 1000MΩ (500VDC-এ) অর্জন করে, যা নগণ্য ফুটো কারেন্ট নিশ্চিত করে।

ইউএল ক্লাস এফ ইনসুলেশন সিস্টেম: এটি নির্দেশ করে যে নিরোধক উপকরণগুলি 155 ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রা সহ্য করতে পারে, যথেষ্ট নিরাপত্তা মার্জিন এবং উন্নত নির্ভরযোগ্যতা প্রদান করে।

শক্তিশালী লোড হ্যান্ডলিং ক্ষমতা

16A রেটেড লোড: এটি 277VAC-তে একটি 16A প্রতিরোধী লোড সহজেই পরিচালনা করতে পারে, সর্বোচ্চ 4432VA পর্যন্ত সুইচিং পাওয়ার সহ। এটি বিভিন্ন শিল্প যন্ত্রপাতি, মোটর, হিটার এবং আরও ডিভাইসগুলি পরিচালনা করার জন্য যথেষ্ট।

উচ্চ-মানের পরিচিতি: পরিবেশগতভাবে টেকসই AgSnO2 (সিলভার টিন অক্সাইড) যোগাযোগের উপাদান ব্যবহার করে। ঐতিহ্যগত AgCdO-এর তুলনায়, AgSnO2 ঢালাই এবং আর্ক ক্ষয় প্রতিরোধের প্রস্তাব দেয়, যা উচ্চ-বর্তমান, উচ্চ-ইনরাশ অ্যাপ্লিকেশনগুলিতে ব্যতিক্রমী কর্মক্ষমতার দিকে পরিচালিত করে এবং বৈদ্যুতিক আয়ু উল্লেখযোগ্যভাবে প্রসারিত করে।

ন্যূনতম লোড ক্ষমতা: 5VDC 100mA পর্যন্ত ন্যূনতম লোড সমর্থন করে, কিছু সিগন্যাল স্যুইচিং পরিস্থিতিতে এটি ব্যবহার করার অনুমতি দেয়, যার ফলে এটির বহুমুখিতা বৃদ্ধি পায়।

দ্রুত প্রতিক্রিয়া এবং উচ্চ দৃঢ়তা

দ্রুত অপারেশন: অপারেটিং সময় ≤10ms, প্রকাশের সময় ≤5ms, শিল্প নিয়ন্ত্রণ ব্যবস্থায় দ্রুত প্রতিক্রিয়ার জন্য প্রয়োজনীয়তাগুলি সন্তুষ্ট করে।

বিস্তৃত পরিবেশগত অভিযোজনযোগ্যতা: অপারেটিং তাপমাত্রা পরিসীমা -40°C থেকে 85°C, আর্দ্রতা 5% থেকে 85% পর্যন্ত বিস্তৃত। এটি অত্যন্ত ঠান্ডা এবং তীব্র তাপ উভয় ক্ষেত্রেই নির্ভরযোগ্যভাবে কাজ করে।

চমৎকার যান্ত্রিক কর্মক্ষমতা: 10Hz থেকে 55Hz, 1.5mm DA এর কম্পন প্রতিরোধের পাশাপাশি 10g (অপারেশনাল) এবং 100g (বিপর্যয়কর) এর শক প্রতিরোধের প্রদর্শন করে। এটি যান্ত্রিক কম্পন এবং প্রভাবের সংস্পর্শে থাকা শিল্প সেটিংসে নির্ভরযোগ্য কার্যকারিতার গ্যারান্টি দেয়।

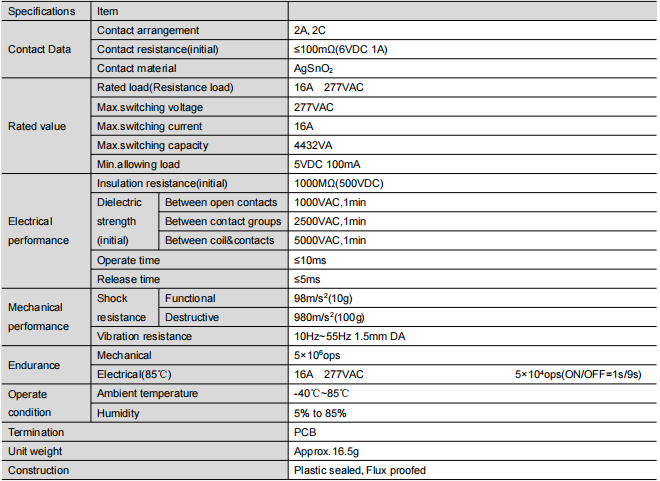

গভীরভাবে প্রযুক্তিগত পরামিতি বিশ্লেষণ (নির্বাচনের জন্য অপরিহার্য)

আরও সুনির্দিষ্ট নির্বাচন করতে আপনাকে সহায়তা করার জন্য, আমরা মূল প্রযুক্তিগত পরামিতিগুলির একটি গভীর ব্যাখ্যা প্রদান করি:

সাধারণ অ্যাপ্লিকেশন: পিভি এবং শিল্প নিয়ন্ত্রণের বাইরে

যদিও এর প্রাথমিক অ্যাপ্লিকেশনগুলি হল শিল্প নিয়ন্ত্রণ এবং ফটোভোলটাইক ইনভার্টার, এর কার্যক্ষমতার উপর ভিত্তি করে, FH50 এছাড়াও ব্যাপকভাবে ব্যবহৃত হয়:

PV ইনভার্টার: সরাসরি কারেন্ট এবং অল্টারনেটিং কারেন্ট উভয় দিকে সুইচিং এবং সুরক্ষা সার্কিটের জন্য। উচ্চ প্রতিরোধী ভোল্টেজ বৈশিষ্ট্য পুরোপুরি PV সিস্টেমের উচ্চ-ভোল্টেজ পরিবেশের সাথে মেলে।

ইন্ডাস্ট্রিয়াল কন্ট্রোল প্যানেল: PLC, টাইমার, তাপমাত্রা নিয়ন্ত্রণ এবং মোটর, সোলেনয়েড ভালভ এবং হিটার সহ বাহ্যিক লোডগুলির মধ্যে মধ্যস্থতাকারী হিসাবে কাজ করা।

স্মার্ট হোম / বিল্ডিং অটোমেশন: হাই-পাওয়ার লাইটিং রেগুলেশন, এইচভিএসি সিস্টেম, পাম্প ম্যানেজমেন্ট ইত্যাদিতে ব্যবহার করা হয়।

ইভি চার্জিং ইকুইপমেন্ট: এসি চার্জিং পাইলে, কন্ট্রোল পাইলট এবং মেইন সার্কিট সুইচিং এর মূল উপাদান হিসেবে কাজ করে।

পাওয়ার ম্যানেজমেন্ট: ইউপিএস এবং ভোল্টেজ নিয়ন্ত্রকদের মতো সরঞ্জামগুলিতে পাওয়ার স্যুইচিং এবং আউটপুট নিয়ন্ত্রণের জন্য।

নির্বাচন এবং ব্যবহার নির্দেশিকা: কিভাবে সেরা পছন্দ করতে?

ডকুমেন্টেশন দুটি কাঠামোগত প্রকারকে হাইলাইট করে, যা নির্বাচন প্রক্রিয়ার মূল বিষয়:

ফ্লাক্স প্রুফ টাইপ:

প্রস্তাবিত পরিবেশ: পরিচ্ছন্ন পরিবেশ, যেমন গৃহস্থালীর যন্ত্রপাতি বা শীতাতপ নিয়ন্ত্রিত বিতরণ ক্যাবিনেটের ভিতরে। এটি কার্যকরভাবে পিসিবি সোল্ডারিং প্রক্রিয়া চলাকালীন রিলেতে প্রবেশ করা থেকে ফ্লাক্স গ্যাসকে বাধা দেয়।

দ্রষ্টব্য: এটি বাহ্যিক ক্ষয়কারী গ্যাস (যেমন H2S, SO2, NO2) এবং কণা পদার্থের অনুপ্রবেশের বিরুদ্ধে সম্পূর্ণ সুরক্ষা প্রদান করে না।

প্লাস্টিক সিল টাইপ:

প্রস্তাবিত পরিবেশ: রাসায়নিক সুবিধা, বহিরঙ্গন যন্ত্রপাতি, বা উচ্চ ধুলো ঘনত্ব সহ ওয়ার্কশপ সহ অপরিষ্কার বা ঘর্ষণকারী অবস্থা। এর অভ্যন্তরীণ পরিচিতিগুলি বাহ্যিক পরিবেশ থেকে সম্পূর্ণ বিচ্ছিন্ন, যা জারা প্রতিরোধ এবং ধুলো সুরক্ষা প্রদান করে।

উপসংহার: যদি আপনার দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য চরম প্রয়োজনীয়তা থাকে বা আপনি চূড়ান্ত অপারেটিং পরিবেশের পূর্বাভাস দিতে না পারেন, তাহলে প্লাস্টিকের সিলযুক্ত ধরনটি বেছে নেওয়া আরও শক্তিশালী সমাধান।

ইনস্টলেশন এবং নকশা অনুস্মারক

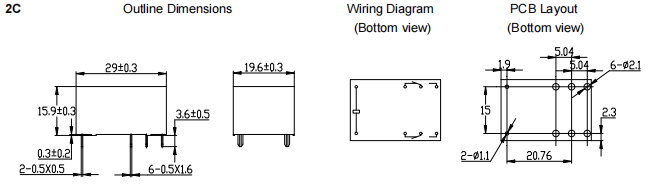

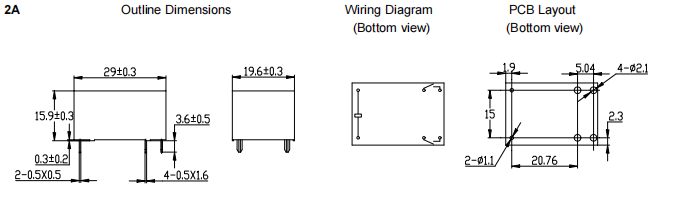

যথাযথ মাউন্টিং এবং সোল্ডারিং গুণমান নিশ্চিত করতে সুপারিশকৃত PCB লেআউট সহনশীলতা (±0.1mm) এবং রূপরেখা মাত্রা সহনশীলতা কঠোরভাবে মেনে চলুন।

প্রোডাক্ট হ্যান্ডলিং এবং ইন্সটলেশনের সময়, এটিকে বাদ দেওয়া বা শক্তিশালী প্রভাবের শিকার হওয়া এড়িয়ে চলুন, কারণ এটি এর অভ্যন্তরীণ প্যারামিটারে পরিবর্তন ঘটাতে পারে।

সারাংশ এবং আউটলুক

FH50 হাই-পাওয়ার রিলে, এর কমপ্যাক্ট আকার, 5KV পর্যন্ত একটি বিচ্ছিন্নতা ভোল্টেজ, 16A এর একটি উল্লেখযোগ্য লোড ক্ষমতা এবং ব্যাপক আন্তর্জাতিক নিরাপত্তা শংসাপত্র (UL, TUV, CQC), শিল্প নিয়ন্ত্রণ এবং পুনর্নবীকরণযোগ্য শক্তি সেক্টরের জন্য একটি শক্তিশালী পছন্দের প্রতিনিধিত্ব করে। এটি একটি সাধারণ স্যুইচিং উপাদান অতিক্রম করে; এটি একটি গুরুত্বপূর্ণ সহযোগী হিসাবে কাজ করে যা আপনার সিস্টেমের দীর্ঘস্থায়ী, নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে এবং আপনার পণ্যের বাজারের প্রতিযোগিতা বাড়ায়।

যারা উচ্চ-কর্মক্ষমতা, উচ্চ-নির্ভরযোগ্য পাওয়ার রিলে, মেধাবী অন্বেষণ এবং মূল্যায়নের চেষ্টা করছেন তাদের জন্য FH50 একটি অনুকরণীয় বিকল্প। নমুনা এবং প্রযুক্তিগত সহায়তা পেতে অবিলম্বে আমাদের সাথে যোগাযোগ করুন এবং FH50 কে আপনার আসন্ন প্রকল্প রক্ষা করার অনুমতি দিন!

দাবিত্যাগ: এই নিবন্ধের পরামিতিগুলি পাবলিক ডেটাশিটের উপর ভিত্তি করে সংকলিত হয়েছে। নির্দিষ্ট নির্বাচন এবং ডিজাইনের জন্য, অনুগ্রহ করে অফিসিয়াল সর্বশেষ ডেটাশীট দেখুন। পণ্যের স্পেসিফিকেশন নোটিশ ছাড়াই পরিবর্তন সাপেক্ষে।
