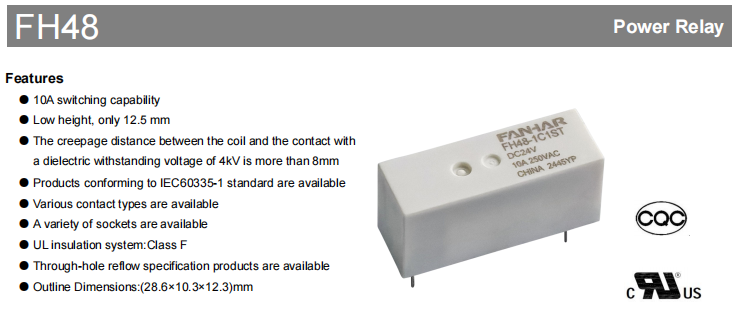

FH48 শিল্প রিলে

অটোমেশন সরঞ্জাম, হোম অ্যাপ্লায়েন্স এবং শিল্প নিয়ন্ত্রণ ব্যবস্থা সবই রিলেগুলির উপর নির্ভর করে কারণ তারা নির্ভরযোগ্য এবং স্থান-দক্ষ। এই উদ্দেশ্য ঠিক কি জন্য FH48 সিরিজ রিলে ডিজাইন করা হয়েছে. এটি উচ্চ সুইচিং ক্ষমতা সংহত করে। এটিতে একটি অতি-পাতলা ডিজাইনও রয়েছে। এটির নিরোধক কর্মক্ষমতা আছে। এটা ব্যাপক সার্টিফিকেশন আছে. এটি একটি শ্রমসাধ্য এবং কম্প্যাক্ট সমাধান সঙ্গে ইঞ্জিনিয়ারদের প্রদান করে.

মূল সুবিধা

FH48 সিরিজের সারাংশ এর সুনির্দিষ্ট প্রকৌশল ভারসাম্যের মধ্যে নিহিত। 28.6×10.3×12.3mm এর কমপ্যাক্ট মাত্রা থাকা সত্ত্বেও, এটি 10A পর্যন্ত লোড পরিবর্তন করতে সক্ষম। মাত্র 12.5 মিমি এর অতি-নিম্ন উচ্চতা বিশেষভাবে লক্ষণীয়, কারণ এটি ক্রমবর্ধমান স্লিম ইলেকট্রনিক ডিভাইস এবং উচ্চ-ঘনত্বের PCB বিন্যাসের জন্য মূল্যবান স্থান খালি করে। পণ্যটি একটি ফ্লাক্স-প্রতিরোধী ডিজাইন বা সম্পূর্ণরূপে প্লাস্টিক-সিলযুক্ত নির্মাণ ব্যবহার করে, কার্যকরভাবে ধূলিকণা, আর্দ্রতা এবং ক্ষয়রোধী করে। SO₂), যার ফলে -40℃ থেকে 85℃ পর্যন্ত বিস্তৃত তাপমাত্রার স্পেকট্রাম জুড়ে স্থিতিশীল অপারেশন নিশ্চিত করা এবং পরিষ্কার কক্ষ থেকে শিল্প সেটিংস পর্যন্ত বিভিন্ন পরিবেশকে মিটমাট করা।

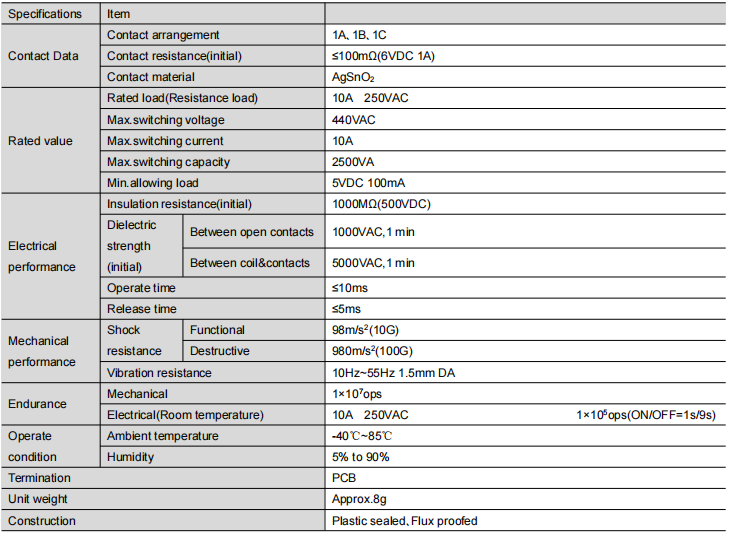

মূল প্রযুক্তিগত পরামিতি এবং কর্মক্ষমতা

এই রিলে সিরিজ অসামান্য কর্মক্ষমতা এবং নির্ভরযোগ্য বিবরণ অফার করে:

বৈদ্যুতিক কর্মক্ষমতা : সিলভার টিন অক্সাইড (AgSnO₂) যোগাযোগ উপাদান ব্যবহার করে, আর্ক ক্ষয়কে শক্তিশালী প্রতিরোধের প্রস্তাব দেয়। প্রাথমিক যোগাযোগ প্রতিরোধ ক্ষমতা কম ≤100mΩ, কম শক্তি খরচ এবং দীর্ঘ জীবন নিশ্চিত করে। নিরোধক প্রতিরোধ ক্ষমতা 1000MΩ ছুঁয়েছে, এবং কয়েল এবং পরিচিতির মধ্যে অস্তরক শক্তি 5000VAC, একটি শক্তিশালী নিরাপত্তা বাধা নিশ্চিত করে।

যান্ত্রিক এবং স্থায়িত্ব : দ্রুত পরিচালনা এবং প্রকাশের সময় (≤10ms / ≤5ms) দ্রুত প্রতিক্রিয়া নিশ্চিত করুন। যান্ত্রিক সহনশীলতা 10 মিলিয়ন অপারেশন পর্যন্ত। 10A 250VAC-এর রেট করা লোডের অধীনে, বৈদ্যুতিক সহনশীলতা 10 মিলিয়ন অপারেশনে পৌঁছায়, দীর্ঘমেয়াদী স্থিতিশীল অপারেশনের চাহিদা পূরণ করে।

নমনীয় ড্রাইভ : DC5V থেকে DC60V পর্যন্ত কুণ্ডলী ভোল্টেজ বিকল্পগুলির একটি বিস্তৃত অ্যারে প্রদান করে, যার শক্তি খরচ 250mW থেকে 300mW পর্যন্ত, বিভিন্ন নিয়ন্ত্রণ সার্কিটের সাথে বিরামবিহীন একীকরণের সুবিধা দেয়৷

নমনীয় কনফিগারেশন এবং নির্বাচন নির্দেশিকা

FH48 সিরিজ বিভিন্ন সার্কিট ডিজাইনের চাহিদা মেটাতে অত্যন্ত নমনীয় কনফিগারেশন প্রদান করে:

যোগাযোগ ফর্ম : তিনটি প্রয়োজনীয় কনফিগারেশন অফার করে: 1A (সাধারণত খোলা), 1B (সাধারণত বন্ধ) এবং 1C (পরিবর্তন)।

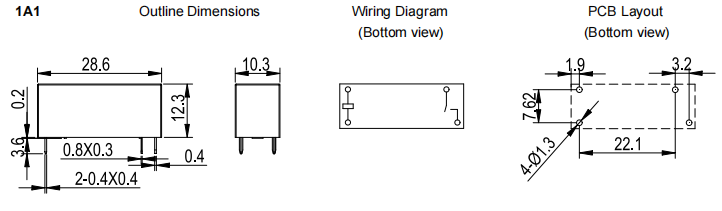

মাউন্ট টাইপ : অনেক PCB পিন কনফিগারেশনগুলিকে (টাইপ 1, 2, 3) সমন্বিত করা হয়েছে, তাদের সম্পূরক করার জন্য ব্যাপক মাত্রার স্কিম্যাটিক্স এবং তারের নির্দেশিকা সহ।

সুরক্ষা স্তর : স্ট্যান্ডার্ড ফ্লাক্স-প্রতিরোধী প্রকার এবং সম্পূর্ণ প্লাস্টিক-সিল করা সংস্করণের মধ্যে পছন্দ অপারেটিং পরিবেশের উপর নির্ভর করে।

অর্ডারিং কোড "FH48-1A1ST-XXXDC12V" স্পষ্টভাবে ধরন, যোগাযোগের ফর্ম, মাউন্টিং শৈলী, নির্মাণ, যোগাযোগের উপাদান এবং কয়েল ভোল্টেজ নির্দেশ করে, সঠিক নির্বাচনের সুবিধা দেয়।

নিরাপত্তা অনুমোদন এবং সম্মতি

পণ্যটি বেশ কয়েকটি আন্তর্জাতিক মূলধারার নিরাপত্তা শংসাপত্র পেয়েছে, যার মধ্যে রয়েছে:

UL / cUL (ফাইল নং E475405)

TÜV (ফাইল নং R 50610371)

CQC (ফাইল নং CQC23002412542)

এই সার্টিফিকেশনগুলি বিভিন্ন ভোল্টেজ রেটিং এবং লোড পরিস্থিতিগুলিকে অন্তর্ভুক্ত করে, এটি প্রদর্শন করে যে FH48 রিলে কঠোর আন্তর্জাতিক নিরাপত্তা মান মেনে চলে এবং বিশ্ব বাজারে ব্যবহারের জন্য উপযুক্ত, বিশেষ করে গৃহস্থালী যন্ত্রপাতি (IEC60335-1) এবং শিল্প নিয়ন্ত্রণের মতো খাতে।

আবেদন এলাকা

এর নির্ভরযোগ্য কর্মক্ষমতা এবং কমপ্যাক্ট ডিজাইনের জন্য ধন্যবাদ, FH48 সিরিজ রিলে ব্যাপকভাবে ব্যবহৃত হয়:

গৃহস্থালী যন্ত্রপাতি : এয়ার কন্ডিশনার, ওয়াশিং মেশিন, ডিশওয়াশার ইত্যাদিতে প্রধান নিয়ন্ত্রণ বা পাওয়ার সুইচিং।

শিল্প নিয়ন্ত্রণ : প্রোগ্রামেবল লজিক কন্ট্রোলার, মোটর কন্ট্রোলার এবং ইন্সট্রুমেন্টেশনের জন্য আউটপুট মডিউল।

পাওয়ার ইকুইপমেন্ট : UPS সিস্টেম, পাওয়ার ডিস্ট্রিবিউশন মডিউল, স্মার্ট মিটার।

যোগাযোগ অবকাঠামো: বেস স্টেশন সরঞ্জাম, নেটওয়ার্ক শক্তি প্রশাসন।

নতুন শক্তি যানবাহন : ব্যাটারি ব্যবস্থাপনা, চার্জিং নিয়ন্ত্রণ ইত্যাদির জন্য সম্পূরক সার্কিট।

উপসংহার

এর বৈদ্যুতিক কর্মক্ষমতা, দৃঢ় যান্ত্রিক নির্মাণ, নমনীয় নকশা বিকল্প, এবং ব্যাপক নিরাপত্তা সার্টিফিকেশন সহ, FH48 সিরিজ রিলে উচ্চ নির্ভরযোগ্যতা এবং স্থান-সঞ্চয় নকশা প্রয়োজন অ্যাপ্লিকেশনের জন্য আদর্শ পছন্দ হয়ে উঠেছে। এটি নিছক একটি উপাদান নয় বরং আপনার সরঞ্জামের নির্ভরযোগ্য এবং নিরাপদ অপারেশনের গ্যারান্টি দেওয়ার জন্য একটি অপরিহার্য সহযোগী৷
