FH39 শিল্প রিলে

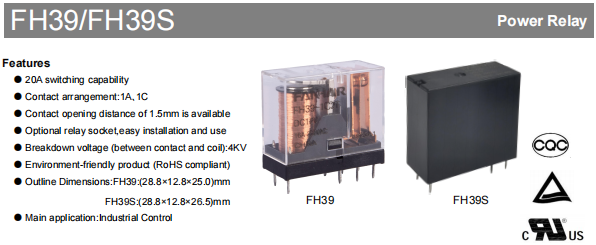

FH39 এবং FH39S সিরিজ রিলে হল উচ্চ-কার্যক্ষমতা সম্পন্ন শিল্প রিলে বিশেষভাবে শিল্প নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। 20A এর সর্বাধিক সুইচিং ক্ষমতা এবং 1A এবং 1C যোগাযোগ ব্যবস্থার সাথে উপলব্ধ, তারা বিভিন্ন সার্কিট নিয়ন্ত্রণের প্রয়োজনীয়তা পূরণ করে। RoHS মানগুলির সাথে সঙ্গতিপূর্ণ, এই পরিবেশ বান্ধব পণ্যগুলি শিল্প পরিবেশের চাহিদার জন্য উপযুক্ত।

আধুনিক শিল্প নিয়ন্ত্রণ ব্যবস্থায়, একটি রিলে নির্ভরযোগ্যতা সরাসরি সমগ্র সরঞ্জামের কর্মক্ষম স্থায়িত্বকে প্রভাবিত করে। FH39 এবং FH39S সিরিজের রিলেগুলি এই উদ্দেশ্যে তৈরি করা হয়েছে - 20A পর্যন্ত সুইচিং ক্ষমতার মূল সুবিধা সহ, নমনীয় যোগাযোগ কনফিগারেশন এবং শক্তিশালী বৈদ্যুতিক নকশার সাথে মিলিত, তারা আত্মবিশ্বাসের সাথে বিভিন্ন জটিল শিল্প অ্যাপ্লিকেশন পরিস্থিতি পরিচালনা করতে পারে।

চাহিদা লোড জন্য উচ্চ সুইচিং ক্ষমতা

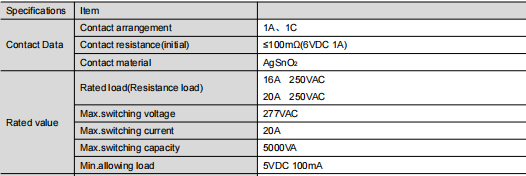

শিল্প রিলে হিসাবে, FH39 সিরিজ বৈদ্যুতিক পরামিতিগুলিতে এক্সেল। তারা দুটি রেটযুক্ত লোড স্পেসিফিকেশন সমর্থন করে: 250VAC-তে 16A এবং 20A, সর্বাধিক সুইচিং ভোল্টেজ 277VAC এবং সর্বাধিক সুইচিং ক্ষমতা 5000VA। এর মানে তারা নির্ভরযোগ্যভাবে মোটর নিয়ন্ত্রণ, পাওয়ার ম্যানেজমেন্ট, HVAC সিস্টেম এবং আরও অনেক কিছু পরিচালনা করতে পারে।

যোগাযোগের উপাদান AgSnO₂ (সিলভার টিন অক্সাইড) ব্যবহার করে, যা ঢালাই এবং চাপ ক্ষয় প্রতিরোধ করার সময় ভাল পরিবাহিতা নিশ্চিত করে। এটি ঘন ঘন স্যুইচিং অ্যাপ্লিকেশনগুলিতে পণ্যের পরিষেবা জীবনকে উল্লেখযোগ্যভাবে প্রসারিত করে। বিভিন্ন নিরাপত্তা মান পূরণের জন্য, FH39 সিরিজটি 1.5 মিমি যোগাযোগের ব্যবধান সহ একটি বিকল্প অফার করে, যা খোলা যোগাযোগের অবস্থায় বৈদ্যুতিক বিচ্ছিন্নতাকে আরও বাড়িয়ে তোলে। যোগাযোগ ব্যবস্থার বিষয়ে, 1A (SPST-NO) এবং 1C (SPDT) কনফিগারেশন উভয়ই উপলব্ধ, বিভিন্ন নিয়ন্ত্রণ লজিক প্রয়োজনীয়তার সাথে নমনীয় অভিযোজনের অনুমতি দেয়।

সিস্টেম নিরাপত্তার জন্য উচ্চ প্রতিরোধ ভোল্টেজ এবং মাল্টি-লেভেল সুরক্ষা

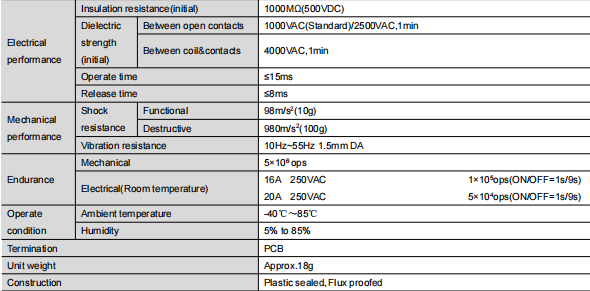

উচ্চ-ভোল্টেজ শিল্প পরিবেশে, কয়েল এবং পরিচিতিগুলির মধ্যে নিরোধক কার্যকারিতা গুরুত্বপূর্ণ। FH39 সিরিজ এই এলাকায় দৃঢ়ভাবে কাজ করে: কয়েল এবং পরিচিতিগুলির মধ্যে অস্তরক শক্তি 4000VAC পর্যন্ত, যখন খোলা পরিচিতিগুলির মধ্যে প্রতিরোধ ভোল্টেজ 1000VAC মানকে পূরণ করে, একটি ঐচ্ছিক 2500VAC উচ্চ-প্রতিরোধ সংস্করণ উপলব্ধ। অধিকন্তু, প্রাথমিক নিরোধক প্রতিরোধ ক্ষমতা 1000MΩ (500VDC-তে পরীক্ষিত) এর চেয়ে বেশি, কার্যকরভাবে ফুটো বর্তমান ঝুঁকি প্রতিরোধ করে এবং সামগ্রিক সিস্টেম নিরাপত্তা নিশ্চিত করে।

পণ্যের ঘের নকশা বাস্তব-বিশ্ব ব্যবহারের পরিবেশের জটিলতাও বিবেচনা করে। পরিষ্কার গৃহমধ্যস্থ পরিবেশের জন্য, ফ্লাক্স প্রুফ টাইপ নির্বাচন করা যেতে পারে। H₂S, SO₂, NO₂, বা উল্লেখযোগ্য ধুলোর মতো ক্ষয়কারী গ্যাস ধারণকারী শিল্প সাইটগুলিতে যদি সরঞ্জামগুলি স্থাপন করা হয়, তাহলে ভাল আর্দ্রতা, ধূলিকণা এবং দূষণ প্রতিরোধের জন্য প্লাস্টিকের সিলযুক্ত ধরনের সুপারিশ করা হয়।

নমনীয় অভিযোজনের জন্য একাধিক কয়েল ভোল্টেজ বিকল্প

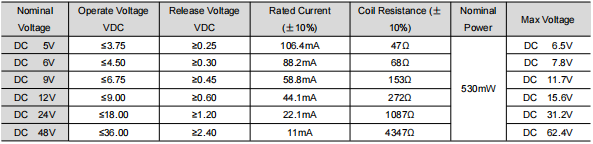

FH39 সিরিজটি 5V থেকে 48V DC পর্যন্ত বিভিন্ন ধরনের কয়েল ভোল্টেজের স্পেসিফিকেশন অফার করে, সবগুলোই 530mW এর একীভূত নামমাত্র শক্তি সহ। এটি একটি কম-ভোল্টেজ ইলেকট্রনিক কন্ট্রোল মডিউল বা একটি শিল্প-মান 24V বা 48V কন্ট্রোল সিস্টেম হোক না কেন, একটি ম্যাচিং মডেল উপলব্ধ। প্রতিটি ভোল্টেজ গ্রেডের জন্য অপারেট এবং রিলিজ ভোল্টেজগুলি ভোল্টেজ ওঠানামার সময়ও নির্ভরযোগ্য পিক-আপ এবং ড্রপ-আউট নিশ্চিত করার জন্য যুক্তিসঙ্গতভাবে ডিজাইন করা হয়েছে। কাজের সময় হল ≤15ms, এবং মুক্তির সময় হল ≤8ms, বেশিরভাগ শিল্প নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির প্রতিক্রিয়া গতির প্রয়োজনীয়তা পূরণ করে৷

সহজ ইনস্টলেশনের জন্য কম্প্যাক্ট কাঠামো

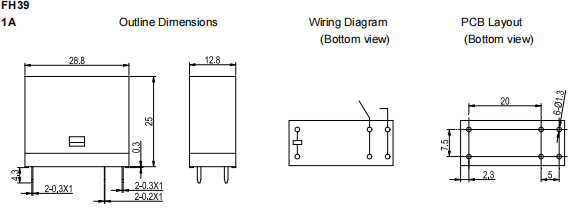

সীমিত ইনস্টলেশন স্থান সহ সরঞ্জামগুলিতে, উপাদানগুলির শারীরিক মাত্রাগুলি প্রায়শই একটি মূল নির্বাচনের ফ্যাক্টর হয়ে ওঠে। FH39-এর বাহ্যিক মাত্রা 28.8 x 12.8 x 25.0 মিমি, যখন FH39S 28.8 x 12.8 x 26.5 মিমি-এ সামান্য লম্বা। উভয় বৈশিষ্ট্য স্বয়ংক্রিয় সন্নিবেশ এবং উত্পাদন জন্য উপযুক্ত PCB টার্মিনাল. তাদের কমপ্যাক্ট ডিজাইনটি স্থান-সীমাবদ্ধ কন্ট্রোল বোর্ডে বা ডিস্ট্রিবিউশন বাক্সের মধ্যে সহজে ইনস্টলেশনের অনুমতি দেয়, সামগ্রিক বিন্যাসের জন্য আরও জায়গা রেখে দেয়।

এটি উল্লেখ করার মতো যে এই সিরিজের জন্য একটি ঐচ্ছিক ডেডিকেটেড রিলে সকেট উপলব্ধ। এটি সোল্ডারিং ছাড়াই দ্রুত ওয়্যারিং এবং প্রতিস্থাপনের অনুমতি দেয়, উল্লেখযোগ্যভাবে সরঞ্জাম কমিশনিং এবং রক্ষণাবেক্ষণের সময় হ্রাস করে, সাইটের রক্ষণাবেক্ষণের খরচ কমায় এবং ব্যবহারের নমনীয়তা বাড়ায়।

স্থায়িত্ব এবং পরিবেশগত অভিযোজনযোগ্যতা

5 মিলিয়নেরও বেশি অপারেশনের যান্ত্রিক সহনশীলতা এবং রেট করা লোডের অধীনে চমৎকার বৈদ্যুতিক সহনশীলতার সাথে, FH39 সিরিজটি ঘন ঘন কর্মের সাথে জড়িত নিয়ন্ত্রণ কাজের জন্য উপযুক্ত। অপারেটিং তাপমাত্রার পরিসর হল -40°C থেকে 85°C, যা বেশিরভাগ অন্দর এবং বহিরঙ্গন শিল্প পরিবেশকে কভার করে। 5% থেকে 85% পর্যন্ত আর্দ্রতার মাত্রার সাথে এর অভিযোজনযোগ্যতা স্যাঁতসেঁতে পরিস্থিতিতেও স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

যান্ত্রিক চাপ প্রতিরোধের ক্ষেত্রে, FH39 সিরিজ 98 m/s² এর কার্যকরী ধাক্কা এবং 980 m/s² এর ধ্বংসাত্মক শক সহ্য করতে পারে। এটি কম্পন অবস্থার অধীনে স্থিতিশীল কর্মক্ষমতা বজায় রাখে (10 Hz থেকে 55 Hz, 1.5 মিমি ডবল প্রশস্ততা), পরিবহন এবং অপারেশনের সময় এর কাঠামোগত নির্ভরযোগ্যতা প্রদর্শন করে।

নির্বাচন এবং ব্যবহারের সুপারিশ

FH39 সিরিজের রিলেগুলির কার্যকারিতা সম্পূর্ণরূপে লাভ করার জন্য, ইনস্টলেশন এবং ব্যবহারের সময় বেশ কয়েকটি পয়েন্ট লক্ষ্য করা উচিত: প্রথমত, অভ্যন্তরীণ কাঠামোগত নির্ভুলতাকে প্রভাবিত না করতে রিলেকে শক্তিশালী প্রভাবের জন্য বাদ দেওয়া বা সাবজেক্ট করা এড়িয়ে চলুন। দ্বিতীয়ত, প্রকৃত পরিবেশের উপর ভিত্তি করে উপযুক্ত ঘেরের ধরন নির্বাচন করুন; ভারী দূষিত অবস্থানের জন্য, প্লাস্টিকের সিল টাইপ অপরিহার্য। অবশেষে, PCB লেআউট ডিজাইন করার সময়, স্পেসিফিকেশনে সহনশীলতার প্রয়োজনীয়তাগুলি দেখুন: বাহ্যিক মাত্রা ≤1 মিমি, সহনশীলতা ±0.2 মিমি হওয়া উচিত; 1mm এবং 5mm এর মধ্যে মাত্রার জন্য, সহনশীলতা হল ±0.3mm; মাত্রার জন্য ≥5 মিমি, সহনশীলতা হল ±0.5 মিমি। পিসিবি লেআউটের জন্য ±0.1 মিমি এর মধ্যে সহনশীলতা নিয়ন্ত্রণ করার পরামর্শ দেওয়া হয়।

সারাংশ

এর 20A উচ্চ কারেন্ট বহন ক্ষমতা, 4000VAC উচ্চ বিচ্ছিন্নতা ভোল্টেজ, কুণ্ডলী নির্বাচনের বিস্তৃত পরিসর এবং কমপ্যাক্ট স্ট্রাকচারাল ডিজাইনের সাথে, FH39 এবং FH39S রিলেগুলি শিল্প নিয়ন্ত্রণ ক্ষেত্রে নির্ভরযোগ্য পণ্য হিসাবে আলাদা, কার্যক্ষমতা এবং নমনীয়তা উভয়ই প্রদান করে। অটোমেশন সরঞ্জাম, পাওয়ার সিস্টেম, বা হোম অ্যাপ্লায়েন্স কন্ট্রোল মডিউল ব্যবহার করা হোক না কেন, তারা স্থিতিশীল এবং নিরাপদ সুইচিং নিশ্চয়তা প্রদান করে। আপনি যদি আপনার পরবর্তী প্রকল্পের জন্য একটি সাশ্রয়ী শিল্প রিলে খুঁজছেন, তাহলে FH39 সিরিজ অবশ্যই বিবেচনা করার মতো।
