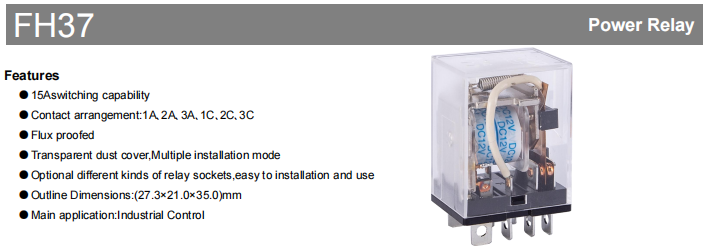

FH37 Industrial Relay

দ FH37 রিলে একটি উচ্চ-নির্ভরযোগ্যতা নিয়ন্ত্রণ উপাদান যা প্রাথমিকভাবে গুরুতর শিল্প পরিস্থিতির জন্য নির্মিত। এটি 15A ​​পর্যন্ত উচ্চ সুইচিং ক্ষমতা, নমনীয় যোগাযোগ কনফিগারেশন, একটি শক্তিশালী যান্ত্রিক কাঠামো এবং সুবিধাজনক ইনস্টলেশন বৈশিষ্ট্যগুলিকে একীভূত করে। পণ্যটি একটি ফ্লাক্স-প্রুফ ডিজাইন অন্তর্ভুক্ত করে এবং একটি স্বচ্ছ ধুলোর আবরণের সাথে আসে, একাধিক ইনস্টলেশন মোড সমর্থন করে এবং বিভিন্ন রিলে সকেটের সাথে সামঞ্জস্যপূর্ণ। এটি শিল্প অটোমেশন সিস্টেমের জন্য একটি নির্ভরযোগ্য, দীর্ঘস্থায়ী, এবং সহজেই রক্ষণাবেক্ষণযোগ্য লোড নিয়ন্ত্রণ সমাধান প্রদান করতে চায়। এই স্পেসিফিকেশন আপনার নির্বাচন এবং আবেদন সমর্থন করার জন্য এর প্রযুক্তিগত বৈশিষ্ট্য এবং কর্মক্ষমতা পরামিতিগুলির একটি ব্যাপক ওভারভিউ প্রদান করে।

মূল পণ্য বৈশিষ্ট্য

দ main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.

দ design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.

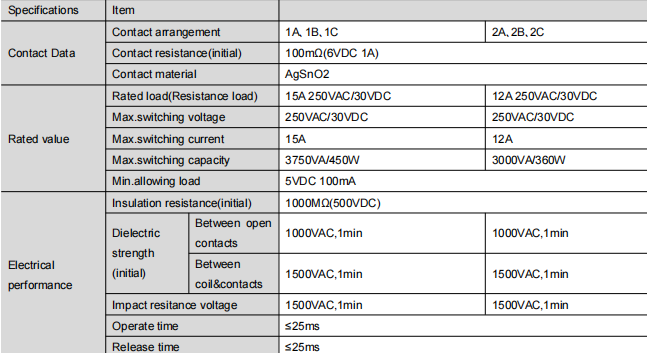

বিস্তারিত প্রযুক্তিগত বিশেষ উল্লেখ

বৈদ্যুতিক কর্মক্ষমতা

কনট্যাক্ট কনফিগারেশন: 1A, 1B, 1C, ইত্যাদি ফর্মে পাওয়া যায়।

প্রাথমিক যোগাযোগ প্রতিরোধ: ≤ 100mΩ (6VDC, 1A এ পরিমাপ করা হয়)।

রেটেড লোড: 15A @ 250VAC / 30VDC (প্রতিরোধী লোড)।

সর্বাধিক সুইচিং ভোল্টেজ: 250VAC / 30VDC।

সর্বাধিক সুইচিং বর্তমান: 15A।

অন্তরণ প্রতিরোধের: ≥ 1000MΩ (500VDC এ)।

অস্তরক শক্তি:

খোলা পরিচিতিগুলির মধ্যে: 1 মিনিটের জন্য 1000VAC।

কয়েল এবং পরিচিতির মধ্যে: 1 মিনিটের জন্য 1500VAC।

স্যুইচিং স্পিড: অপারেট টাইম ≤ 25ms, রিলিজ টাইম ≤ 25ms।

বৈদ্যুতিক জীবন: 100,000 রেট রেজিস্টিভ লোডে অপারেশন (15A, 250VAC/30VDC), ঘরের তাপমাত্রায় 1s/9s এর একটি চালু/বন্ধ চক্রের সাথে।

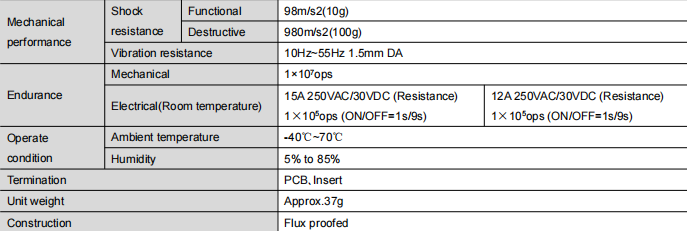

যান্ত্রিক এবং পরিবেশগত কর্মক্ষমতা

যান্ত্রিক জীবন: 10,000,000 অপারেশন পর্যন্ত।

শক প্রতিরোধের:

কার্যকরী: 98 m/s² (10g)।

ধ্বংসাত্মক: 980 m/s² (100g)।

কম্পন প্রতিরোধ: 10Hz–55Hz, 1.5mm DA।

অপারেটিং তাপমাত্রা: -40 ℃ থেকে 70 ℃।

অপারেটিং আর্দ্রতা: 5% থেকে 85% RH (অ ঘনীভূত)।

শারীরিক বৈশিষ্ট্য

টার্মিনাল টাইপ: PCB সন্নিবেশ শৈলী।

ওজন: প্রায় 37 গ্রাম।

নির্মাণ: ফ্লাক্স-প্রুফ সিল করা নকশা।

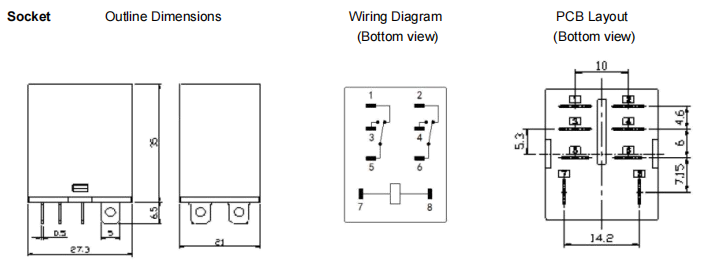

ইনস্টলেশন এবং মাত্রিক তথ্য

বিস্তারিত মাউন্টিং হোল পজিশন এবং লেআউট মাত্রার জন্য, অনুগ্রহ করে পণ্যের অঙ্কনগুলি দেখুন (রেফারেন্স সূচক: [38, 113, 925, 346])।

সহনশীলতা নোট:

রূপরেখা মাত্রা সহনশীলতা:

≤ 1 মিমি: ±0.2 মিমি

1 মিমি এবং <5 মিমি: ±0.3 মিমি

≥5 মিমি: ±0.5 মিমি

PCB লেআউট সহনশীলতা (নির্দিষ্ট না থাকলে): ±0.1 মিমি

সারাংশ

দ FH37 series relay stands as a reliable foundation for শিল্প নিয়ন্ত্রণ অ্যাপ্লিকেশন, এর উচ্চ সুইচিং ক্ষমতা, ব্যতিক্রমী যান্ত্রিক এবং বৈদ্যুতিক দীর্ঘায়ু, শক্তিশালী পরিবেশগত স্থিতিস্থাপকতা এবং ব্যবহারকারী-কেন্দ্রিক ইনস্টলেশন ডিজাইনের জন্য ধন্যবাদ। এটি শুধুমাত্র কঠিন পরিবেশে নির্ভরযোগ্য অপারেশনের কঠোর চাহিদা পূরণ করে না বরং এর স্বচ্ছ এবং মডুলার আর্কিটেকচারের মাধ্যমে সিস্টেম রক্ষণাবেক্ষণযোগ্যতাও বাড়ায়। আপনি যখন FH37 বেছে নেবেন, তখন আপনি আপনার নিয়ন্ত্রণ ব্যবস্থার জন্য একটি মৌলিক অংশ পাচ্ছেন যা স্থায়ী হবে এবং স্থিতিশীল হবে৷
