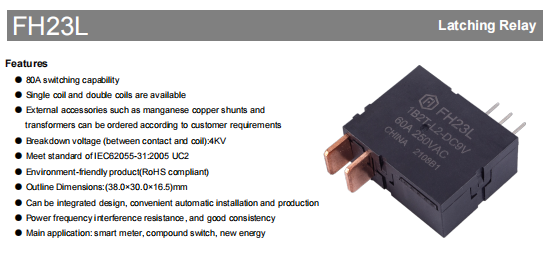

দ FH23L একটি উচ্চ কর্মক্ষমতা বৈদ্যুতিক latching রিলে স্মার্ট মিটার, যৌগিক সুইচ এবং নতুন শক্তি প্রয়োগের জন্য ডিজাইন করা হয়েছে। 80A এর শক্তিশালী সুইচিং ক্ষমতা এবং চমৎকার বৈদ্যুতিক কর্মক্ষমতা সহ, FH23L কঠোর পরিবেশে স্থিতিশীল অপারেশন বজায় রাখে এবং IEC62055-31:2005 UC2 স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।

মূল সুবিধা

শক্তি দক্ষ: চৌম্বক ধারণ নকশার জন্য শুধুমাত্র স্যুইচিং অবস্থায় বৈদ্যুতিক শক্তি প্রয়োজন, উল্লেখযোগ্যভাবে শক্তি খরচ হ্রাস করে

আল্ট্রা লোড: 80A সর্বাধিক সুইচিং কারেন্ট, 15,000VA সুইচিং ক্ষমতা, উচ্চ বিদ্যুতের চাহিদা পূরণ করে

দীর্ঘস্থায়ী: যান্ত্রিক জীবন 100,000 চক্র পর্যন্ত, বৈদ্যুতিক জীবন 5,000 চক্র (UC2 মান)

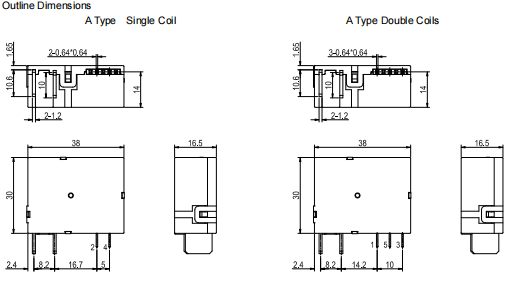

কমপ্যাক্ট ডিজাইন: 38.0 x 30.0 x 16.5 মিমি কমপ্যাক্ট আকার, অটোমেশন ইনস্টলেশনের জন্য সহজ

পরিবেশগত সম্মতি: RoHS অনুগত, সবুজ পণ্য

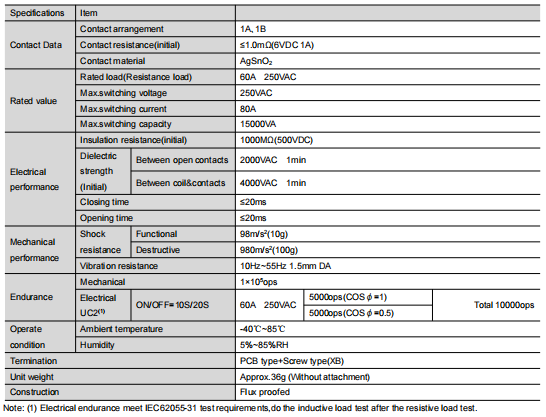

প্রযুক্তিগত পরামিতি হাইলাইট

বৈদ্যুতিক বৈশিষ্ট্য

যোগাযোগ প্রতিরোধ: ≤1.0mΩ (প্রাথমিক মান)

নিরোধক প্রতিরোধ: 1000MΩ (500VDC)

ভোল্টেজ সহ্য করার শক্তি: 2000VAC (1 মিনিট)

স্যুইচিং সময়: ≤20ms (বন্ধ/সংযোগ বিচ্ছিন্ন)

পরিবেশগত অভিযোজন

অপারেটিং তাপমাত্রা: -40℃~85℃ প্রশস্ত তাপমাত্রা পরিসীমা

আর্দ্রতার সীমা: 5% ~85% RH

কম্পন প্রতিরোধের: 10Hz~55Hz, 1.5 মিমি প্রশস্ততা

প্রভাব প্রতিরোধী: কার্যকরী 98m/s²(10g), ধ্বংসাত্মক 980m/s²(100g)

বহুমুখী কনফিগারেশন

দ FH23L provides flexible configuration options to meet the needs of different applications:

কয়েল টাইপ অপশন

একক কুণ্ডলী সংস্করণ: স্থান সংরক্ষণ, তারের সরলীকরণ

ডুয়াল কয়েল সংস্করণ: খোলা এবং বন্ধ করার স্বাধীন নিয়ন্ত্রণ, আরো নির্ভরযোগ্য অপারেশন নির্ভরযোগ্য

ভোল্টেজ স্পেসিফিকেশন

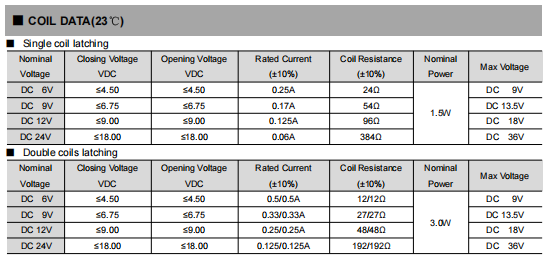

বিভিন্ন ডিসি ভোল্টেজ সমর্থন করে: 6V/9V/12V/24V, প্রতিটি ভোল্টেজ স্পেসিফিকেশন বিস্তারিত ব্লকিং/রিলিজিং ভোল্টেজ প্যারামিটার প্রদান করে

ঐচ্ছিক জিনিসপত্র

বাহ্যিক জিনিসপত্র যেমন ম্যাঙ্গানিজ-কপার শান্ট এবং ট্রান্সফরমার গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ

সাধারণ প্রয়োগের পরিস্থিতি

স্মার্ট মিটারিং সিস্টেম: সুনির্দিষ্ট নিয়ন্ত্রণ, কম শক্তি খরচ অপারেশন

নতুন শক্তি সরঞ্জাম: সৌর ইনভার্টার, বায়ু শক্তি নিয়ন্ত্রণ ব্যবস্থা

যৌগিক সুইচিং ডিভাইস: উচ্চ নির্ভরযোগ্যতা সার্কিট সুইচিং

স্মার্ট হোম সিস্টেম: ডিআইএন-রেল মাউন্টিং, স্থান সংরক্ষণ

ইনস্টলেশন এবং ব্যবহারের সুপারিশ

প্রস্তাবিত ড্রাইভিং ভোল্টেজ রেট করা ভোল্টেজের 1~1.5 গুণ

পালস প্রস্থ ≥50ms, দীর্ঘায়িত শক্তি এড়িয়ে চলুন (1 মিনিটের বেশি)

লোড টার্মিনালের জন্য স্পট সোল্ডারিং সুপারিশ করা হয়, রিফ্লো সোল্ডারিং বা ওয়েভ সোল্ডারিং এড়িয়ে চলুন

ব্যবহারের আগে রিলেগুলির স্থিতি নিশ্চিত করুন এবং প্রয়োজনে পুনরায় সেট করুন

কাস্টমাইজড পরিষেবা

FH23L যোগাযোগের উপাদান, PCB মাউন্টিং টাইপ, কয়েল কনফিগারেশন ইত্যাদি সহ ব্যক্তিগতকৃত কাস্টমাইজেশন সমর্থন করে। আমাদের ইঞ্জিনিয়ারিং টিম আপনাকে পেশাদার প্রযুক্তিগত সহায়তা এবং সমাধান প্রদান করতে পারে।

FH23L বৈদ্যুতিক ল্যাচিং রিলেগুলির সর্বোত্তম কনফিগারেশনের জন্য আজই আমাদের সাথে যোগাযোগ করুন, আপনার স্মার্ট মিটার এবং নতুন শক্তি প্রকল্পগুলির জন্য নির্ভরযোগ্য সুইচিং সমাধান প্রদান করে!

দ FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
