একটি সময়ে যখন নতুন শক্তি উৎপাদন, শক্তি সঞ্চয় ব্যবস্থা, এবং বৈদ্যুতিক গাড়ির চার্জিং পাইলগুলি দ্রুত বিস্তৃত হচ্ছে, নতুন শক্তি রিলে, সার্কিটের মূল স্যুইচিং উপাদান হিসাবে, তাদের বর্তমান-বহন ক্ষমতা, নিরাপত্তা বিচ্ছিন্নতা স্তর এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার মাধ্যমে সম্পূর্ণ সরঞ্জামের স্থিতিশীল অপারেশনকে সরাসরি প্রভাবিত করে। FH20T একটি উচ্চ-শক্তি পিসিবি রিলে এই প্রয়োজনের জন্য ডিজাইন করা হয়েছে। এটি 43A স্যুইচিং ক্ষমতা, 1 ফর্ম এ পরিচিতি, একটি 2.0 মিমি যোগাযোগের ফাঁক বিকল্প এবং কয়েল এনার্জি-সেভিং হোল্ডিং ফাংশন অফার করে, এটি ফটোভোলটাইক ইনভার্টার, চার্জিং পাইলস এবং অন্যান্য অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ করে তোলে।

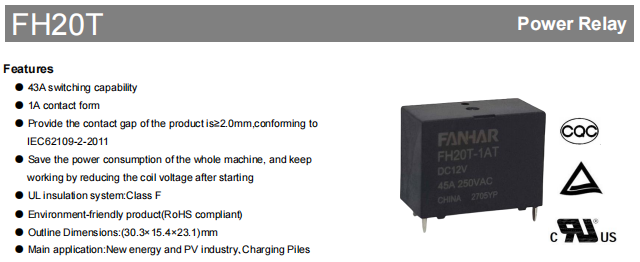

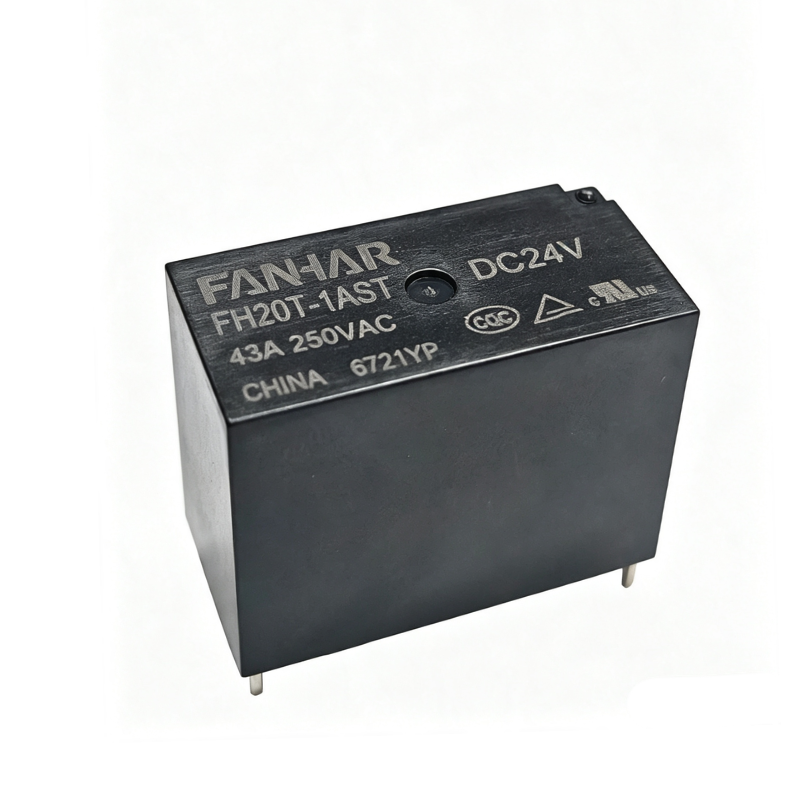

FH20T 43A নতুন শক্তি রিলে FANHAR FH20T হল একটি PCB রিলে যার 43A স্যুইচিং ক্ষমতা, 1 ফর্ম A পরিচিতি এবং একটি ঐচ্ছিক 2.0mm যোগাযোগের ব্যবধান। এটি IEC62109-2:2011 এর সাথে সামঞ্জস্যপূর্ণ এবং নতুন শক্তি, ফটোভোলটাইক, চার্জিং পাইল এবং অন্যান্য অ্যাপ্লিকেশনের জন্য উপযুক্ত। এটি অপারেশন বজায় রাখার জন্য স্টার্টআপের পরে কয়েল ভোল্টেজ কমাতে সমর্থন করে, সামগ্রিক বিদ্যুত খরচ সাশ্রয় করে। এটিতে একটি UL ক্লাস এফ নিরোধক সিস্টেম রয়েছে এবং এটি RoHS অনুগত। পণ্য দেখুন → মূল সুবিধা: নিরাপদ, দক্ষ, উচ্চ-তাপমাত্রা প্রতিরোধী
পর্যাপ্ত যোগাযোগের ফাঁক, ফটোভোলটাইক নিরাপত্তা মান পূরণ
একটি রিলে খোলার অভ্যন্তরীণ পরিচিতিগুলির পরে ব্যবধান সরাসরি বিচ্ছিন্নতার সুরক্ষাকে প্রভাবিত করে। FH20T দুটি কন্টাক্ট গ্যাপ বিকল্প অফার করে: স্ট্যান্ডার্ড Nil টাইপ হল 1.8mm, এবং BG টাইপ হল 2.0mm৷ যখন পণ্যের যোগাযোগের ব্যবধান ≥2.0mm হয়, তখন এটি IEC62109-2:2011-এর সাথে সঙ্গতিপূর্ণ হয়, "ফটোভোলটাইক পাওয়ার সিস্টেমের জন্য পাওয়ার কনভার্টারগুলির জন্য নিরাপত্তা প্রয়োজনীয়তা।" ফটোভোলটাইক ইনভার্টার এবং চার্জিং পাইলসের মতো উচ্চ-ভোল্টেজ অ্যাপ্লিকেশনগুলির জন্য, বিজি সংস্করণ নির্বাচন করা নিরাপত্তা বিচ্ছিন্নতার প্রয়োজনীয়তাগুলি আরও ভালভাবে পূরণ করতে পারে।
হোল্ডিংয়ের জন্য স্টার্টআপের পরে ভোল্টেজ হ্রাস করা, সামগ্রিক বিদ্যুতের ব্যবহার উল্লেখযোগ্যভাবে হ্রাস করা
FH20T অপারেশন বজায় রাখার জন্য স্টার্টআপের পরে কয়েল ভোল্টেজ হ্রাস করার একটি কার্যকরী কৌশল সমর্থন করে। রিলে টানার পরে, পরিচিতিগুলি বন্ধ রাখতে শুধুমাত্র একটি নিম্ন কয়েল ভোল্টেজ বজায় রাখতে হবে। ক্রমাগত পূর্ণ-ভোল্টেজ ড্রাইভিংয়ের সাথে তুলনা করে, এটি কার্যকরভাবে কয়েল পাওয়ার খরচ কমাতে পারে। ডেটাশীটে প্রদত্ত হোল্ডিং ভোল্টেজের সুপারিশগুলি হল:
- পরিবেষ্টিত তাপমাত্রা 23°C: হোল্ডিং ভোল্টেজ 40%–70% Un
- পরিবেষ্টিত তাপমাত্রা 85°C: হোল্ডিং ভোল্টেজ 40%–55% Un
এই ফাংশনটি সিস্টেমের তাপমাত্রা বৃদ্ধি এবং বিদ্যুতের ক্ষতি কমাতে সাহায্য করে, এটিকে পাইলস, ইনভার্টার এবং দীর্ঘমেয়াদী স্ট্যান্ডবাই বা ক্রমাগত অপারেশনের প্রয়োজন এমন অন্যান্য সরঞ্জাম চার্জ করার জন্য উপযুক্ত করে তোলে।
UL ক্লাস এফ নিরোধক সিস্টেম, উচ্চ-তাপমাত্রার পরিবেশে অভিযোজিত
FH20T একটি UL ক্লাস F নিরোধক সিস্টেম ব্যবহার করে, যা উচ্চ-তাপমাত্রার পরিবেশে নিরোধক নির্ভরযোগ্যতা বজায় রাখতে সাহায্য করে। এর অপারেটিং পরিবেষ্টিত তাপমাত্রা পরিসীমা হল -40°C থেকে 85°C, নতুন শক্তি এবং শিল্প নিয়ন্ত্রণ পরিস্থিতির ব্যাপক-তাপমাত্রার প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেয়।
পরিবেশগতভাবে বন্ধুত্বপূর্ণ উপকরণ, RoHS অনুগত
পণ্যটি RoHS পরিবেশগত প্রয়োজনীয়তা মেনে চলে এবং এতে সীসা, পারদ এবং হেক্সাভ্যালেন্ট ক্রোমিয়ামের মতো ক্ষতিকারক পদার্থ থাকে না। এটি রপ্তানির জন্য ইউরোপীয় ইউনিয়নের মতো কঠোর পরিবেশগত প্রবিধান সহ অঞ্চলগুলির প্রয়োজনীয়তা পূরণ করতে পারে।
লোড ক্ষমতা এবং বৈদ্যুতিক পরামিতি
FH20T এর যোগাযোগ ব্যবস্থা AgSnO₂ উপাদান ব্যবহার করে, ঢালাই এবং চাপ ক্ষয় প্রতিরোধের সমন্বয় করে। প্রাথমিক যোগাযোগ প্রতিরোধ ≤100mΩ এ নিয়ন্ত্রিত হয় (6ভিডিসি 1A পরীক্ষার অবস্থার অধীনে), কম পরিবাহী ক্ষতি নিশ্চিত করে। নিরোধক কর্মক্ষমতার ক্ষেত্রে, প্রাথমিক নিরোধক প্রতিরোধ ক্ষমতা 1000MΩ (500ভিডিসি) এ পৌঁছায়, খোলা পরিচিতিগুলির মধ্যে অস্তরক শক্তি 2500VAC/1min, এবং কয়েল এবং পরিচিতির মধ্যে অস্তরক শক্তি 4500VAC/1min, উচ্চ-নিম্ন ভোল্টেজ বিচ্ছিন্নতার জন্য পর্যাপ্ত নিরাপত্তা মার্জিন প্রদান করে। অপারেটিং সময় হল ≤20ms, এবং প্রকাশের সময় হল ≤10ms, বেশিরভাগ শিল্প নিয়ন্ত্রণ এবং পাওয়ার ইলেকট্রনিক্স অ্যাপ্লিকেশনগুলির প্রতিক্রিয়া গতির প্রয়োজনীয়তা পূরণ করে৷
প্রধান লোড এবং বৈদ্যুতিক পরামিতি
| আইটেম | প্যারামিটার |
|---|---|
| যোগাযোগ ফর্ম | 1A |
| যোগাযোগ উপাদান | AgSnO₂ |
| রেট লোড | 43A 250VAC |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 277VAC |
| সর্বোচ্চ স্যুইচিং কারেন্ট | 43A |
| সর্বোচ্চ স্যুইচিং ক্ষমতা | 11250VA |
| মিন. অনুমোদিত লোড | 5VDC 100mA |
| প্রতিরোধের সাথে যোগাযোগ করুন | ≤100mΩ (6VDC 1A) |
| অন্তরণ প্রতিরোধের | 1000MΩ (500VDC) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 2500VAC, 1 মিনিট; কয়েল এবং পরিচিতির মধ্যে: 4500VAC, 1 মিনিট |
| সময় কাজ | ≤20ms |
| মুক্তির সময় | ≤10ms |
| সমাপ্তি | PCB |
কয়েল স্পেসিফিকেশন এবং এনার্জি সেভিং হোল্ডিং
FH20T তিনটি স্ট্যান্ডার্ড কয়েল ভোল্টেজ প্রদান করে: DC5V, DC12V, এবং DC24V, সবই 3800mW এর নামমাত্র শক্তি সহ। বিভিন্ন কয়েল ভোল্টেজগুলি বিভিন্ন অপারেটিং ভোল্টেজ, রিলিজ ভোল্টেজ, রেট করা কারেন্ট এবং কয়েল প্রতিরোধের সাথে সামঞ্জস্যপূর্ণ, যা ব্যবহারকারীদের সিস্টেম কন্ট্রোল ভোল্টেজ অনুযায়ী দ্রুত মেলে। অপারেটিং ভোল্টেজ হল রিলে নির্ভরযোগ্য পুল-ইন করার জন্য প্রয়োজনীয় ন্যূনতম ভোল্টেজ, এবং ডিজাইনটি নিশ্চিত করা উচিত যে ড্রাইভ ভোল্টেজ এই মানের থেকে কম নয়; রিলিজ ভোল্টেজ পাওয়ার-অফ রিসেটের সংবেদনশীলতা নির্ধারণ করে।
কয়েল স্পেসিফিকেশন
| নামমাত্র ভোল্টেজ | ভোল্টেজ পরিচালনা করুন VDC | রিলিজ ভোল্টেজ VDC | রেট করা বর্তমান (±10%) | Coll Resis tance (±10%) | নামমাত্র শক্তি | সর্বোচ্চ ভোল্টেজ |
|---|---|---|---|---|---|---|
| DC 5V | ≤3.75 | 0.25 | 760mA | 6.60Ω | 3800mW | DC 6.0V |
| DC 12V | ≤9.00 | 0.60 | 316.7mA | 37.9 | DC 14.4V | |
| সহনশীলতা | 0.1% থেকে 5% | 1.20 | 158.3mA | 151.6 | DC 28.8V |
হোল্ডিং ভোল্টেজ সুপারিশ: 23°C এর পরিবেষ্টিত তাপমাত্রায়, হোল্ডিং ভোল্টেজ হয় 40%–70% Un; 85°C এ, এটা 40%–55% Un. হোল্ডিংয়ের জন্য স্টার্টআপের পরে ভোল্টেজ হ্রাস করে, রিলে কার্যকরভাবে কয়েল পাওয়ার খরচ হ্রাস করার সময় টানা থাকতে পারে, সম্পূর্ণ সরঞ্জামগুলিকে শক্তি-সাশ্রয়ী নকশা অর্জনে সহায়তা করে। যদি সিস্টেমের বিদ্যুৎ খরচের জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তা থাকে, তাহলে একটি উচ্চতর কয়েল ভোল্টেজ (যেমন 24V) নির্বাচন করা যেতে পারে। এর অপারেটিং কারেন্ট ছোট, এবং ভোল্টেজ-হ্রাসকারী হোল্ডিং ফাংশন সহ, মোট বিদ্যুত খরচ আরও কমানো যেতে পারে।
যান্ত্রিক শক্তি এবং পরিবেশগত অভিযোজনযোগ্যতা
নতুন শক্তি সরঞ্জাম প্রায়ই কম্পন, শক, এবং ব্যাপক তাপমাত্রা পরিবর্তন সম্মুখীন. FH20T যান্ত্রিক পারফরম্যান্সে ভাল পারফরম্যান্স করে: কার্যকরী শক প্রতিরোধ ক্ষমতা 196m/s² (20g) এ পৌঁছাতে পারে এবং ধ্বংসাত্মক শক প্রতিরোধ ক্ষমতা 980m/s² (100g) এ পৌঁছায়, যা পরিবহন এবং ইনস্টলেশনের সময় দুর্ঘটনাজনিত সংঘর্ষ মোকাবেলা করার জন্য যথেষ্ট। কম্পন প্রতিরোধ ক্ষমতা হল 10Hz–55Hz যার প্রশস্ততা 1.5mm, যা কম্পন উৎস যেমন ফ্যান এবং কম্প্রেসারের কাছাকাছি স্থিতিশীল অপারেশন নিশ্চিত করে। অপারেটিং তাপমাত্রা পরিসীমা -40°C থেকে 85°C, এবং আর্দ্রতা সহনশীলতা 5% – 85%, আর্দ্র পরিবেশের সাথে খাপ খাইয়ে নেয়।
| আইটেম | প্যারামিটার |
|---|---|
| শক প্রতিরোধের | কার্যকরী: 196m/s² (20g); ধ্বংসাত্মক: 980m/s² (100g) |
| কম্পন প্রতিরোধের | 10Hz–55Hz, 1.5mm DA |
| -40°C থেকে 85°C | 0.1% থেকে 5% |
| অপারেটিং আর্দ্রতা | 5%–85% |
| যান্ত্রিক জীবন | 2×10⁵ অপস |
| বৈদ্যুতিক জীবন | 43A 250VAC, 2×10⁴ ops (চালু/বন্ধ=1s/9s, ঘরের তাপমাত্রা) |
| ওজন | প্রায় 23 গ্রাম |
জীবনের পরিপ্রেক্ষিতে, যান্ত্রিক জীবন হল 2×10⁵ ক্রিয়াকলাপ, এবং বৈদ্যুতিক জীবন হল 2×10⁴ ক্রিয়াকলাপ 43A 250VAC, চালু/বন্ধ অনুপাত 1s/9s, এবং ঘরের তাপমাত্রার অবস্থার অধীনে। উপরের লাইফ ডেটাগুলি ডেটাশিটে নির্দিষ্ট করা পরীক্ষার শর্তের অধীনে রেফারেন্স মান। প্রকৃত জীবন লোডের ধরন, স্যুইচিং ফ্রিকোয়েন্সি, পরিবেষ্টিত তাপমাত্রা এবং অন্যান্য কারণের দ্বারা প্রভাবিত হবে। পাইলস এবং ইনভার্টার চার্জ করার মতো সরঞ্জামগুলির জন্য, এই জীবন স্তরটি বেশ কয়েক বছরের স্বাভাবিক ব্যবহারের চক্র পূরণ করতে পারে।
অপারেটিং পরিবেশের উপর ভিত্তি করে নির্মাণ এবং নির্বাচন
FH20T দুটি অভ্যন্তরীণ কাঠামো সুরক্ষা পদ্ধতি সরবরাহ করে, যা প্রকৃত কাজের পরিবেশের পরিচ্ছন্নতা অনুসারে নির্বাচন করা যেতে পারে:
- ফ্লাক্স প্রুফড: পরিচ্ছন্ন পরিবেশের জন্য উপযুক্ত, ক্ষয়কারী গ্যাস যেমন H₂S, SO₂, NO₂ এবং পরিবাহী ধুলোমুক্ত। এই ধরনের সোল্ডারিং এর সময় ফ্লাক্স ভেদ করা থেকে প্রতিরোধ করতে পারে এবং একটি খরচ সুবিধা আছে।
- প্লাস্টিক সিল করা: অ-পরিষ্কার পরিবেশের জন্য সুপারিশ করা হয় যেমন শিল্প সাইট এবং বহিরঙ্গন ক্যাবিনেট যাতে ক্ষয়কারী গ্যাস বা ধুলো থাকতে পারে। প্লাস্টিক-সিল করা কাঠামোটি আরও কার্যকরভাবে বাহ্যিক দূষণকারীদের বিচ্ছিন্ন করতে পারে এবং দীর্ঘমেয়াদী কম যোগাযোগ প্রতিরোধের নিশ্চিত করতে পারে।
দুটি কাঠামোর একই রূপরেখার মাত্রা রয়েছে: 30.3mm (L) × 15.4mm (W) × 23.1mm (H)। তারা স্ট্যান্ডার্ড PCB পিন মাউন্টিং ব্যবহার করে। PCB লেআউট সহনশীলতা ±0.1mm এর মধ্যে নিয়ন্ত্রণ করার পরামর্শ দেওয়া হয়। রূপরেখা মাত্রা সহনশীলতার জন্য, অনুগ্রহ করে ডেটাশীটে বিশদ টীকাগুলি পড়ুন৷
সাধারণ অ্যাপ্লিকেশন
FH20T মূলত নতুন শক্তি, পিভি শিল্প এবং চার্জিং পাইলসের জন্য ডিজাইন করা হয়েছে। এই অ্যাপ্লিকেশনগুলিতে, এটি লোড স্যুইচিং এবং পাওয়ার কন্ট্রোলের জন্য একটি PCB-মাউন্ট করা পাওয়ার রিলে হিসাবে ব্যবহৃত হয় যেখানে 43A স্যুইচিং ক্ষমতা, উচ্চ নিরোধক কর্মক্ষমতা এবং একটি কমপ্যাক্ট ফুটপ্রিন্ট প্রয়োজন।
ফটোভোলটাইক ইনভার্টার এবং পিভি সিস্টেম
FH20T লোড সুইচিং, অক্জিলিয়ারী পাওয়ার কন্ট্রোল এবং আউটপুট নিয়ন্ত্রণের জন্য ফটোভোলটাইক ইনভার্টার এবং পিভি সিস্টেমে ব্যবহার করা যেতে পারে। যখন ডিজাইনটিকে IEC62109-2:2011-এর সাথে সামঞ্জস্য করতে হবে, তখন 2.0mm যোগাযোগের ফাঁক সহ BG সংস্করণটি নির্বাচন করা যেতে পারে।
চার্জিং পাইলস
চার্জিং পাইলে, FH20T অভ্যন্তরীণ পাওয়ার স্যুইচিং, আউটপুট নিয়ন্ত্রণ এবং অক্জিলিয়ারী লোড নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে। এর 43A স্যুইচিং ক্ষমতা এবং PCB মাউন্টিং এটিকে কমপ্যাক্ট চার্জিং সরঞ্জাম ডিজাইনের জন্য উপযুক্ত করে তোলে।
নতুন শক্তি সরঞ্জাম
অন্যান্য নতুন শক্তি সরঞ্জামের জন্য, FH20T পাওয়ার কন্ট্রোল এবং লোড স্যুইচিংয়ের জন্য একটি সুইচিং সমাধান প্রদান করে। যদি রিলে ক্রমাগত কারেন্ট বহনের জন্য ব্যবহার করা হয়, তাহলে পরিবেষ্টিত তাপমাত্রা, PCB কপার ফয়েল এবং টার্মিনাল তাপমাত্রা বৃদ্ধির উপর ভিত্তি করে derating মূল্যায়ন করা উচিত।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: FH20T কোন কয়েল ভোল্টেজ স্পেসিফিকেশন প্রদান করে?
স্ট্যান্ডার্ড কয়েল ভোল্টেজের মধ্যে রয়েছে DC5V, DC12V, এবং DC24V, সবকটির নামমাত্র শক্তি 3800mW। নির্দিষ্ট অপারেটিং ভোল্টেজ, রিলিজ ভোল্টেজ এবং কয়েল রেজিস্ট্যান্সের জন্য, অনুগ্রহ করে উপরের "কয়েল স্পেসিফিকেশন" টেবিলটি পড়ুন।
প্রশ্ন 2: ফ্লাক্স প্রুফ এবং প্লাস্টিক সিল এর মধ্যে কীভাবে নির্বাচন করবেন?
পরিচালন পরিবেশের পরিচ্ছন্নতা অনুসারে বিচার করুন: পরিচ্ছন্ন পরিবেশ (ক্ষয়কারী গ্যাস যেমন H₂S, SO₂, NO₂, ধুলো এবং অন্যান্য দূষণমুক্ত) ফ্লাক্স প্রুফ ব্যবহার করার পরামর্শ দেওয়া হয়; অ-পরিষ্কার পরিবেশে (উপরের ক্ষয়কারী গ্যাস বা দূষণকারী) প্লাস্টিক সিল ব্যবহার করার পরামর্শ দেওয়া হয়।
প্রশ্ন 3: পণ্য কি পরিবেশগত প্রয়োজনীয়তা পূরণ করে?
হ্যাঁ, FH20T একটি RoHS অনুগত পণ্য।
প্রশ্ন 4: FH20T-এর 43A কি একটানা কারেন্ট-বহন ক্ষমতা নাকি স্যুইচিং ক্ষমতা?
ডেটাশিটটি 43A 250VAC (প্রতিরোধী লোড), সর্বাধিক সুইচিং কারেন্ট 43A এবং সর্বাধিক 11250VA এর সুইচিং ক্ষমতার একটি রেটযুক্ত লোড নির্দিষ্ট করে। যদি ক্রমাগত কারেন্ট বহনের জন্য ব্যবহার করা হয়, তাহলে পরিবেষ্টিত তাপমাত্রা, PCB কপার ফয়েল এবং টার্মিনাল তাপমাত্রা বৃদ্ধির সাথে একত্রে ডিরেটিং মূল্যায়ন করা উচিত।
উপসংহার
FH20T নতুন এনার্জি রিলে 43A স্যুইচিং ক্ষমতা, BG সংস্করণ ≥2.0mm নিরাপত্তা ফাঁক, IEC62109-2:2011 কনফার্মিটি, UL ক্লাস F নিরোধক সিস্টেম, এবং কয়েল ভোল্টেজ-হ্রাসকারী হোল্ডিং ফাংশনকে এর মূল প্রতিযোগিতা হিসাবে গ্রহণ করে। এটি শুধুমাত্র ফটোভোলটাইক ইনভার্টারগুলির কঠোর নিরাপত্তা বিচ্ছিন্নতার প্রয়োজনীয়তা পূরণ করে না, তবে বৈদ্যুতিক গাড়ির চার্জিং পাইলগুলিতে উচ্চ কারেন্ট এবং দীর্ঘ জীবন অর্জনের জন্যও অভিযোজিত হয়। এর কমপ্যাক্ট PCB ডিজাইন এবং নমনীয় পরিবেশগত অভিযোজনযোগ্যতা এটিকে নতুন শক্তি পাওয়ার পণ্যগুলিতে একটি নির্ভরযোগ্য সুইচিং উপাদান করে তোলে।
আরও কয়েল ভোল্টেজ মডেল বা কাস্টমাইজেশন পরিষেবার জন্য, আমাদের প্রযুক্তিগত সহায়তা দলের সাথে যোগাযোগ করুন। স্পেসিফিকেশন নোটিশ ছাড়াই পরিবর্তন সাপেক্ষে. অনুগ্রহ করে সর্বশেষ অফিসিয়াল ডেটাশীট পড়ুন৷৷
