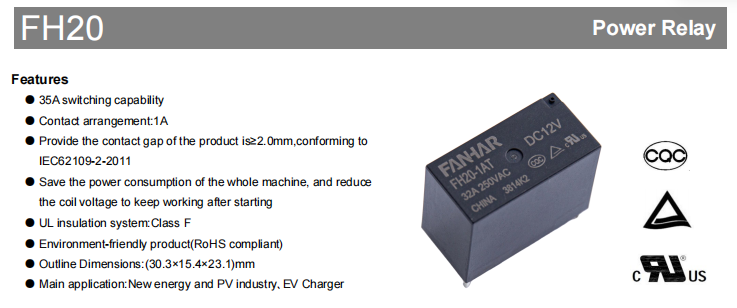

FH20 সিরিজের নতুন শক্তি রিলে: নতুন শক্তি এবং চার্জিং সুবিধার জন্য একটি উচ্চ-নির্ভরযোগ্যতা সুইচিং সমাধান

মূল সুবিধা: নিরাপদ, দক্ষ এবং তাপ-প্রতিরোধী

ফটোভোলটাইক নিরাপত্তা মান পূরণের জন্য পর্যাপ্ত যোগাযোগের ফাঁক

রিলে খোলার পরে যোগাযোগের ফাঁক সরাসরি বিচ্ছিন্নতার সুরক্ষাকে প্রভাবিত করে। FH20 সিরিজে ≥2.0 মিমি যোগাযোগের ব্যবধান রয়েছে, যা IEC 62109-2-2011 স্ট্যান্ডার্ড "ফটোভোলটাইক পাওয়ার সিস্টেমে ব্যবহারের জন্য পাওয়ার কনভার্টারগুলির নিরাপত্তা প্রয়োজনীয়তা" এর সাথে সম্পূর্ণরূপে মেনে চলে। ফটোভোলটাইক ইনভার্টারগুলির জন্য, এই মানটি বাধ্যতামূলক। 2.0 মিমি ব্যবধান ওভারভোল্টেজ অবস্থার মধ্যেও কার্যকর আর্ক বাধা নিশ্চিত করে, ডাউনস্ট্রিম সার্কিট এবং অপারেটর নিরাপত্তা রক্ষা করে।

হোল্ড-আফটার-স্টার্ট ভোল্টেজ হ্রাস সিস্টেম পাওয়ার খরচ উল্লেখযোগ্যভাবে কম করুন

FH20 একটি কার্যকরী কৌশল নিযুক্ত করে যা প্রাথমিক বাছাইয়ের পরে কয়েল ভোল্টেজ হ্রাস করেআপ একবার রিলে বন্ধ হয়ে গেলে, যোগাযোগের অবস্থা বজায় রাখার জন্য শুধুমাত্র একটি নিম্ন কয়েল ভোল্টেজের প্রয়োজন হয়, যা ক্রমাগত পূর্ণতার তুলনায় কয়েলের বিদ্যুৎ খরচ যথেষ্ট পরিমাণে হ্রাস করে।ভোল্টেজ ড্রাইভ। উদাহরণস্বরূপ, 12 V মডেলের সাথে, ধারণ ক্ষমতা পিক-আপের জন্য প্রয়োজনীয় 1400 মেগাওয়াটের চেয়ে অনেক কম। এই বৈশিষ্ট্যটি চার্জার এবং ইনভার্টারগুলির জন্য বিশেষভাবে উপকারী যেগুলির জন্য দীর্ঘ স্ট্যান্ডবাই বা ক্রমাগত অপারেশন প্রয়োজন, কার্যকরভাবে সিস্টেমের তাপমাত্রা বৃদ্ধি এবং শক্তি হ্রাস কমায়৷

উচ্চ তাপমাত্রা সহনশীলতার জন্য UL ক্লাস F নিরোধক সিস্টেম

নিরোধক সিস্টেমের তাপ প্রতিরোধের রেটিং উচ্চ-তাপমাত্রার অবস্থার অধীনে রিলে জীবন নির্ধারণ করে। FH20 সিরিজ একটি UL-স্বীকৃত ক্লাস F নিরোধক সিস্টেম ব্যবহার করে, যা সর্বাধিক কয়েল গরম করার অনুমতি দেয়স্পট তাপমাত্রা 155 °C—25 °C সাধারণ ক্লাস B (130 °C) থেকে বেশি। এর মানে হল যে 85 ডিগ্রি সেলসিয়াসের পরিবেষ্টিত তাপমাত্রায়, রিলেতে এখনও যথেষ্ট তাপীয় মার্জিন রয়েছে, যা এটিকে বিশেষভাবে আবদ্ধ, দুর্বল বায়ুচলাচল বা বাইরের উচ্চ-তাপমাত্রা পরিবেশে ইনস্টল করা সরঞ্জামগুলির জন্য উপযুক্ত করে তোলে।

পরিবেশগতভাবে বন্ধুত্বপূর্ণ উপকরণ, RoHS অনুগত

পরিচিতি থেকে আবাসন পর্যন্ত, পণ্যটি এমন উপকরণ ব্যবহার করে যা RoHS-এর প্রয়োজনীয়তা পূরণ করে, সীসা, পারদ, হেক্সাভ্যালেন্ট ক্রোমিয়াম এবং অন্যান্য বিপজ্জনক পদার্থ থেকে মুক্ত, বাধা নিশ্চিত করেকঠোর পরিবেশগত প্রবিধান সহ অঞ্চলগুলিতে বিনামূল্যে রপ্তানি, যেমন ইইউ।

লোড ক্ষমতা এবং বৈদ্যুতিক পরামিতি

FH20 সিরিজ AgSnO₂ (সিলভার টিন অক্সাইড) যোগাযোগ উপাদান সহ একটি 1A যোগাযোগ ব্যবস্থা গ্রহণ করে (একক-পোল একক-নিক্ষেপ, সাধারণত খোলা),। এই উপাদানটি ঢালাই এবং চাপ ক্ষয়ের জন্য চমৎকার প্রতিরোধের প্রস্তাব করে, এটি উচ্চ-কারেন্ট প্রতিরোধক লোডগুলির ঘন ঘন স্যুইচিংয়ের জন্য বিশেষভাবে উপযুক্ত করে তোলে।

মূল বৈদ্যুতিক রেটিংগুলি নীচের সারণীতে সংক্ষিপ্ত করা হয়েছে:

কম যোগাযোগ প্রতিরোধের ন্যূনতম পরিবাহী ক্ষতি নিশ্চিত করে, যখন উচ্চ অস্তরক শক্তি উচ্চ-নিম্ন ভোল্টেজ বিচ্ছিন্নতার জন্য যথেষ্ট নিরাপত্তা মার্জিন প্রদান করে। পরিচালনা এবং প্রকাশের সময়গুলি বেশিরভাগ শিল্প নিয়ন্ত্রণ এবং পাওয়ার ইলেকট্রনিক্স অ্যাপ্লিকেশনগুলির প্রতিক্রিয়া গতির প্রয়োজনীয়তা পূরণ করে।

কয়েল স্পেসিফিকেশন এবং সিলেকশন গাইড

FH20 5 V থেকে 24 V পর্যন্ত একাধিক স্ট্যান্ডার্ড কয়েল ভোল্টেজ অফার করে, সবকটিই 1400 mW এর রেটেড পাওয়ার সহ। সাধারণত ব্যবহৃত মডেলগুলির মূল বৈদ্যুতিক পরামিতিগুলি আপনার সিস্টেম নিয়ন্ত্রণ ভোল্টেজের সাথে দ্রুত মিলের জন্য নীচে সংক্ষিপ্ত করা হয়েছে:

নির্বাচন টিপ : অপারেট ভোল্টেজ নির্ভরযোগ্য পিক-আপের জন্য প্রয়োজনীয় সর্বনিম্ন; ড্রাইভ ভোল্টেজ এই মানের নিচে না পড়ে ডিজাইন করা উচিত। রিলিজ ভোল্টেজ ড্রপের জন্য সংবেদনশীলতা নির্ধারণ করেপাওয়ার অফ অন যদি অতি-নিম্ন বিদ্যুতের ব্যবহার সমালোচনামূলক হয়, একটি উচ্চতর কয়েল ভোল্টেজ (যেমন, 24 V) বেছে নেওয়া যেতে পারে, কারণ এর অপারেটিং কারেন্ট কম, এবং হোল্ড-আফটার-স্টার্ট বৈশিষ্ট্যের সাথে মিলিত হলে, মোট বিদ্যুতের খরচ আরও কমানো যেতে পারে।

যান্ত্রিক দৃঢ়তা এবং পরিবেশগত অভিযোজনযোগ্যতা

নতুন শক্তির সরঞ্জামগুলি প্রায়শই কম্পন, শক এবং বিস্তৃত তাপমাত্রার তারতম্যের মুখোমুখি হয়। FH20 সিরিজ যান্ত্রিক কর্মক্ষমতা শ্রেষ্ঠ:

শক প্রতিরোধের : 196 m/s² (20 গ্রাম) পর্যন্ত কার্যকরী শক, 980 m/s² (100 গ্রাম) পর্যন্ত ধ্বংসাত্মক শক, পরিবহন এবং ইনস্টলেশনের সময় দুর্ঘটনাজনিত প্রভাব সহ্য করার জন্য যথেষ্ট।

কম্পন প্রতিরোধের : 10 Hz ~ 55 Hz 1.5 মিমি প্রশস্ততায়, কম্পন উত্স যেমন ফ্যান এবং কম্প্রেসারের কাছাকাছি স্থিতিশীল অপারেশন নিশ্চিত করে।

অপারেটিং তাপমাত্রা পরিসীমা : -40 °C ~ 85 °C, চীনের বেশিরভাগ অঞ্চলে বহিরঙ্গন অবস্থা কভার করে; স্যাঁতসেঁতে পরিবেশের জন্য আর্দ্রতা সহনশীলতা 5% থেকে 85% পর্যন্ত।

সহনশীলতার পরিপ্রেক্ষিতে, যান্ত্রিক জীবন হল 2×10⁵ ক্রিয়াকলাপ, যখন বৈদ্যুতিক জীবন (প্রতিরোধী লোড, 32 A 250 VAC, ON/OFF = 1 s / 9 s) 3×10⁴ ক্রিয়াকলাপগুলিতে পৌঁছে যা চার্জার, ইনভার্টার এবং অনুরূপ সরঞ্জামগুলিতে বেশ কয়েক বছরের স্বাভাবিক ব্যবহারকে সন্তুষ্ট করে৷

ঘের শৈলী এবং পরিবেশগত নির্বাচন

FH20 দুটি অভ্যন্তরীণ সুরক্ষা প্রকারে উপলব্ধ, যা আপনাকে প্রকৃত কাজের পরিবেশের পরিচ্ছন্নতা অনুযায়ী বেছে নিতে দেয়:

ফ্লাক্স প্রুফ টাইপ : ক্ষয়কারী গ্যাস (H₂S, SO₂, NO₂, ইত্যাদি) এবং পরিবাহী ধূলিকণা থেকে মুক্ত পরিচ্ছন্ন অন্দর পরিবেশের জন্য উপযুক্ত। এই ধরনের সোল্ডারিং এর সময় ফ্লাক্স প্রবেশ রোধ করে এবং খরচ সুবিধা প্রদান করে।

প্লাস্টিক সিল টাইপ : অপরিষ্কার পরিবেশের জন্য প্রস্তাবিত যেখানে ক্ষয়কারী গ্যাস বা ধুলো থাকতে পারে, যেমন শিল্প সাইট বা আউটডোর ক্যাবিনেট। সিল করা নির্মাণ আরও কার্যকরভাবে বহিরাগত দূষকগুলিকে বিচ্ছিন্ন করে, দীর্ঘকাল নিশ্চিত করেমেয়াদ কম যোগাযোগ প্রতিরোধের.

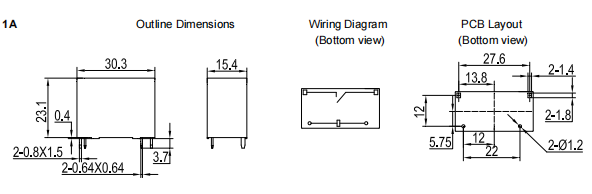

উভয় প্রকার একই বাহ্যিক মাত্রা ভাগ করে: 30.3 মিমি (L) × 15.4 মিমি (W) × 23.1 মিমি (H)। এগুলি আদর্শ PCB পিন মাউন্ট করার জন্য ডিজাইন করা হয়েছে এবং প্রায় 20.7 গ্রাম ওজনের। PCB লেআউট সহনশীলতা ±0.1 মিমি এর মধ্যে নিয়ন্ত্রণ করা উচিত; রূপরেখার মাত্রা সহনশীলতার জন্য, অনুগ্রহ করে ডেটাশীটে বিশদ নোটগুলি পড়ুন।

এক নজরে আন্তর্জাতিক অনুমোদন

FH20 সিরিজ প্রধান বিশ্ব বাজারের জন্য প্রয়োজনীয় নিরাপত্তা শংসাপত্র প্রাপ্ত করেছে, আপনার শেষ পণ্য রপ্তানির সুবিধার্থে:

তিনটি সার্টিফিকেশনই AgSnO₂ পরিচিতি ব্যবহার করে এবং 85 ডিগ্রি সেলসিয়াস তাপমাত্রায় ক্রমাগত 32 A এবং সর্বোচ্চ 35 A রেটিং উভয়ই কভার করে, চরম অপারেটিং অবস্থার অধীনে সম্মতি নিশ্চিত করে।
